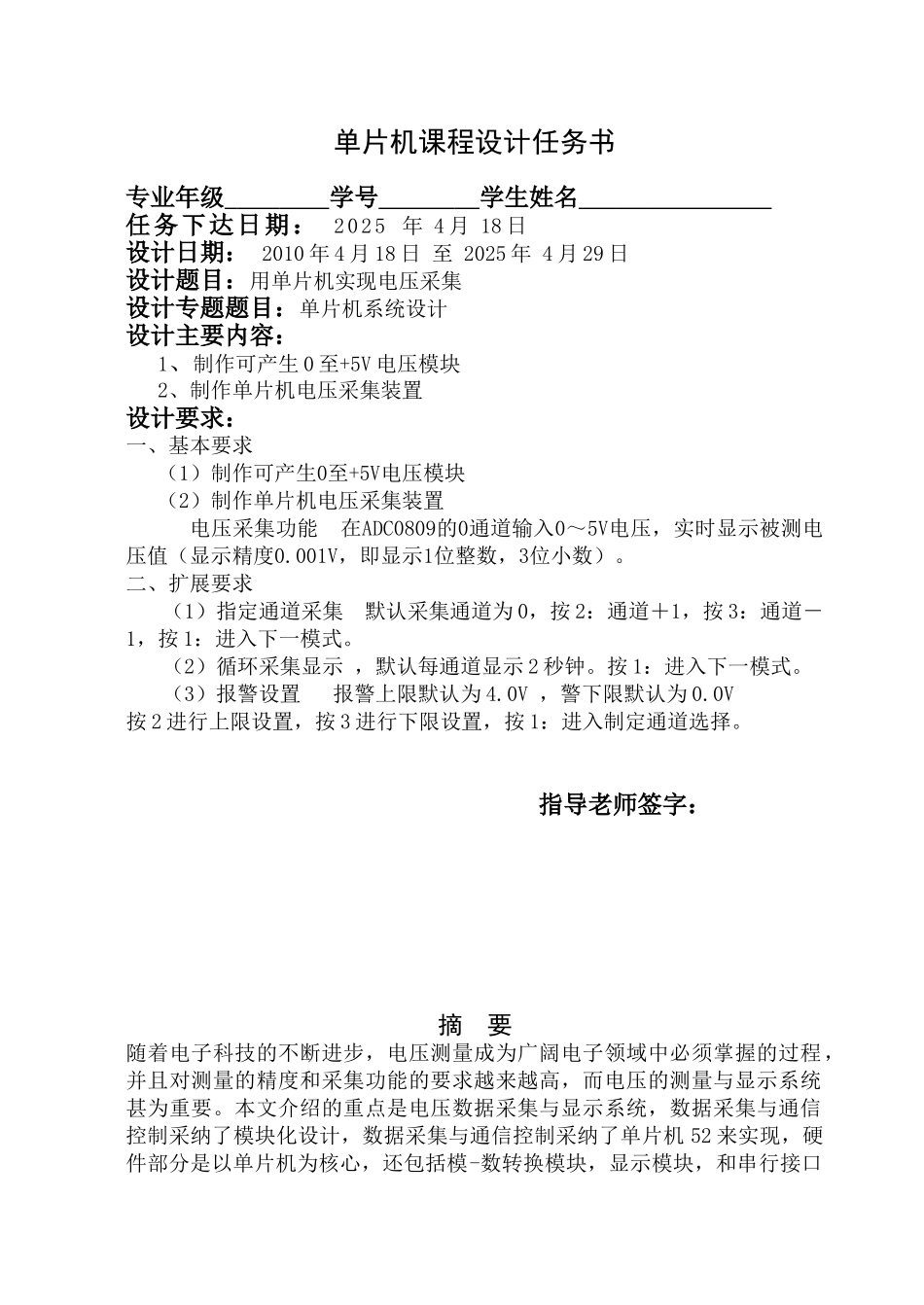

中国矿业大学单片机课程设计姓 名： 学 号： 专 业： 电子科学与技术 题 目： 用单片机实现电压采集 专 题： 单片机系统设计 指导老师： 设计地点： 时 间： 2025-04 2025 年 4 月单片机课程设计任务书专业年级 学号 学生姓名 任务下达日期： 2025 年 4 月 18 日设计日期： 2010 年 4 月 18 日 至 2025 年 4 月 29 日设计题目：用单片机实现电压采集设计专题题目：单片机系统设计设计主要内容：1、制作可产生 0 至+5V 电压模块2、制作单片机电压采集装置设计要求：一、基本要求（1）制作可产生0至+5V电压模块（2）制作单片机电压采集装置电压采集功能 在ADC0809的0通道输入0～5V电压，实时显示被测电压值（显示精度0.001V，即显示1位整数，3位小数）。二、扩展要求（1）指定通道采集 默认采集通道为 0，按 2：通道＋1，按 3：通道－1，按 1：进入下一模式。（2）循环采集显示 ，默认每通道显示 2 秒钟。按 1：进入下一模式。 （3）报警设置 报警上限默认为 4.0V ，警下限默认为 0.0V按 2 进行上限设置，按 3 进行下限设置，按 1：进入制定通道选择。指导老师签字：摘 要随着电子科技的不断进步，电压测量成为广阔电子领域中必须掌握的过程，并且对测量的精度和采集功能的要求越来越高，而电压的测量与显示系统甚为重要。本文介绍的重点是电压数据采集与显示系统，数据采集与通信控制采纳了模块化设计，数据采集与通信控制采纳了单片机 52 来实现，硬件部分是以单片机为核心，还包括模-数转换模块，显示模块，和串行接口部分，还有一些简单的外围电路。8 路被测电压通过通用 ADC0809 模-数转换，实现对采集到的数据进行模拟量到数字量的转换，由单片机对数据进行处理，用数码管显示模块来显示所采集的结果，由相关控制器完成数据接收和显示。本系统主要包括四大模块：数据采集、控制模块、显示模块、A/D 转换模块。绘制电路原理图与工作流程图，并进行调试，最终设计完成了该系统的硬件电路。在软件编程上，采纳了 C 语言进行编程，开发环境使用相关集成开发环境。开发了显示模块程序、通道切换程序、A/D 转换程序。关键词：单片机 ADC0809 A/D 转换 模块显示 电压测量目 录一 绪论.................................................................. 11.1 系 统 概 述 ...................................................... 11.1.1 设计性质、目...
