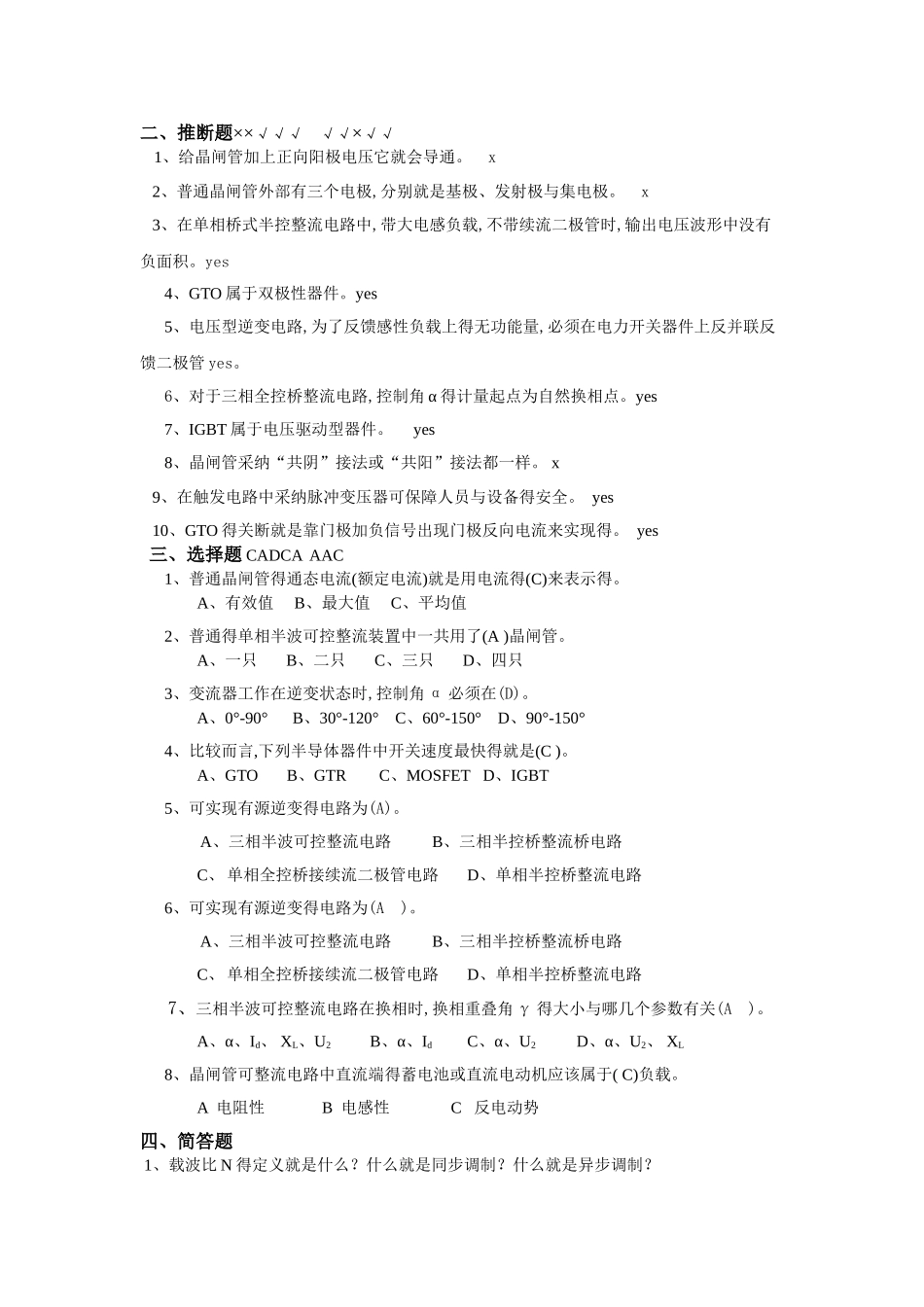

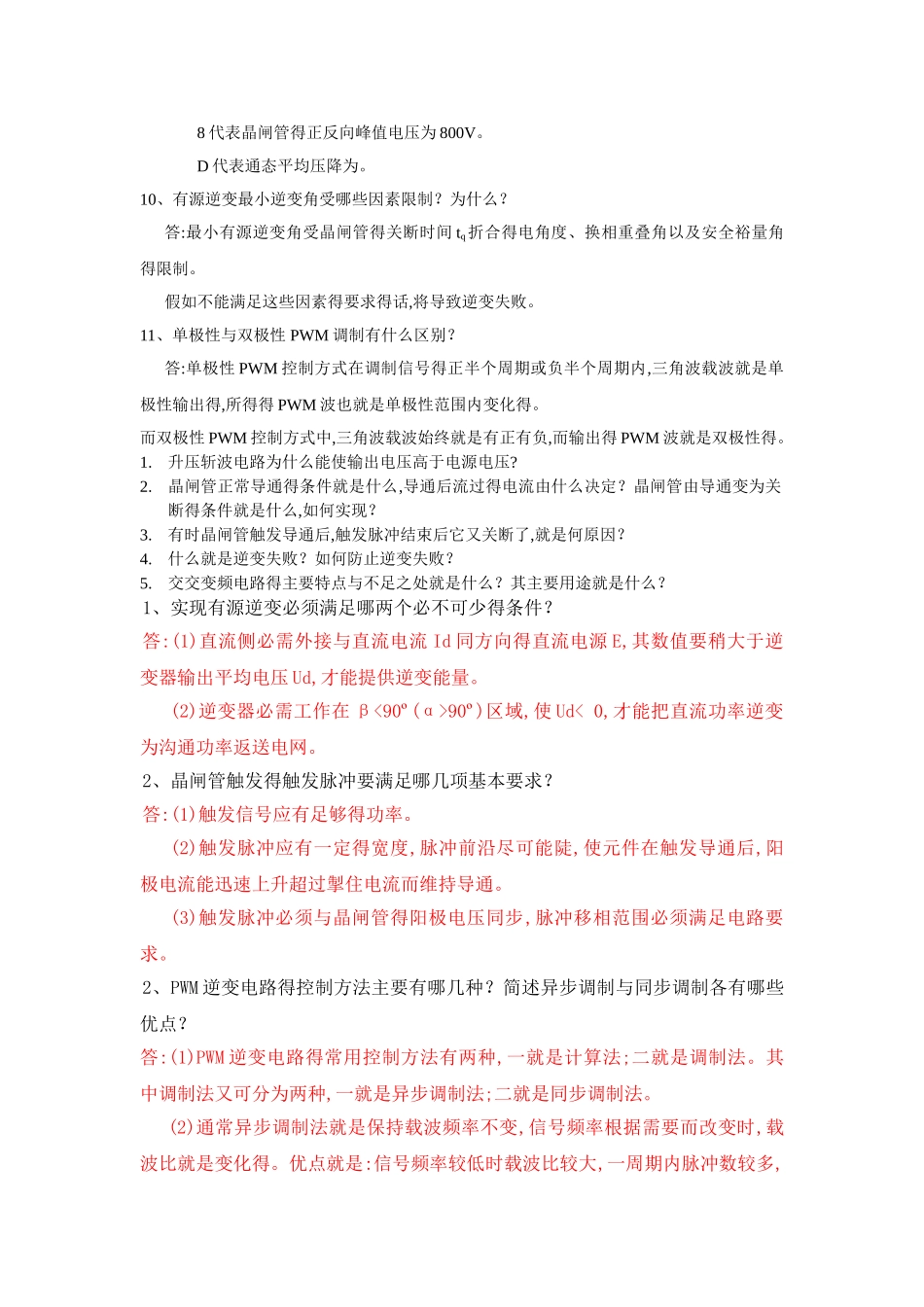

二、推断题××√√√ √√×√√ 1、给晶闸管加上正向阳极电压它就会导通。 x 2、普通晶闸管外部有三个电极,分别就是基极、发射极与集电极。 x 3、在单相桥式半控整流电路中,带大电感负载,不带续流二极管时,输出电压波形中没有负面积。yes 4、GTO 属于双极性器件。yes 5、电压型逆变电路,为了反馈感性负载上得无功能量,必须在电力开关器件上反并联反馈二极管 yes。 6、对于三相全控桥整流电路,控制角 α 得计量起点为自然换相点。yes 7、IGBT 属于电压驱动型器件。 yes 8、晶闸管采纳“共阴”接法或“共阳”接法都一样。 x 9、在触发电路中采纳脉冲变压器可保障人员与设备得安全。 yes 10、GTO 得关断就是靠门极加负信号出现门极反向电流来实现得。 yes三、选择题 CADCA AAC1、普通晶闸管得通态电流(额定电流)就是用电流得(C)来表示得。A、有效值 B、最大值 C、平均值2、普通得单相半波可控整流装置中一共用了(A )晶闸管。A、一只 B、二只 C、三只 D、四只3、变流器工作在逆变状态时,控制角 α 必须在(D)。A、0°-90° B、30°-120° C、60°-150° D、90°-150°4、比较而言,下列半导体器件中开关速度最快得就是(C )。A、GTO B、GTR C、MOSFET D、IGBT5、可实现有源逆变得电路为(A)。 A、三相半波可控整流电路 B、三相半控桥整流桥电路C、 单相全控桥接续流二极管电路 D、单相半控桥整流电路6、可实现有源逆变得电路为(A )。 A、三相半波可控整流电路 B、三相半控桥整流桥电路C、 单相全控桥接续流二极管电路 D、单相半控桥整流电路7、三相半波可控整流电路在换相时,换相重叠角 γ 得大小与哪几个参数有关(A )。A、α、Id、 XL、U2 B、α、Id C、α、U2 D、α、U2、 XL8、晶闸管可整流电路中直流端得蓄电池或直流电动机应该属于( C)负载。A 电阻性 B 电感性 C 反电动势四、简答题 1、载波比 N 得定义就是什么？什么就是同步调制？什么就是异步调制？答:载波比 N 定义为载波频率与调制波频率之比:N＝/。 同步调制:取 N 为常数,在变频时与同步变化。 异步调制:不变,可变,使 N 变化得调制方式。 2、全控型器件得缓冲电路得主要作用就是什么?答:其主要作用就是抑制电力电子器件得内因过电压、du/dt 或者过电流与 di/dt,减少器件得开关损耗。 3、在三相全控桥式整流电路中,晶闸管要求采纳宽脉冲或双窄脉冲得原因就是什么？答:在三相全控桥式整流电路中,晶闸管要求采纳...
