电力电子技术简答题汇总

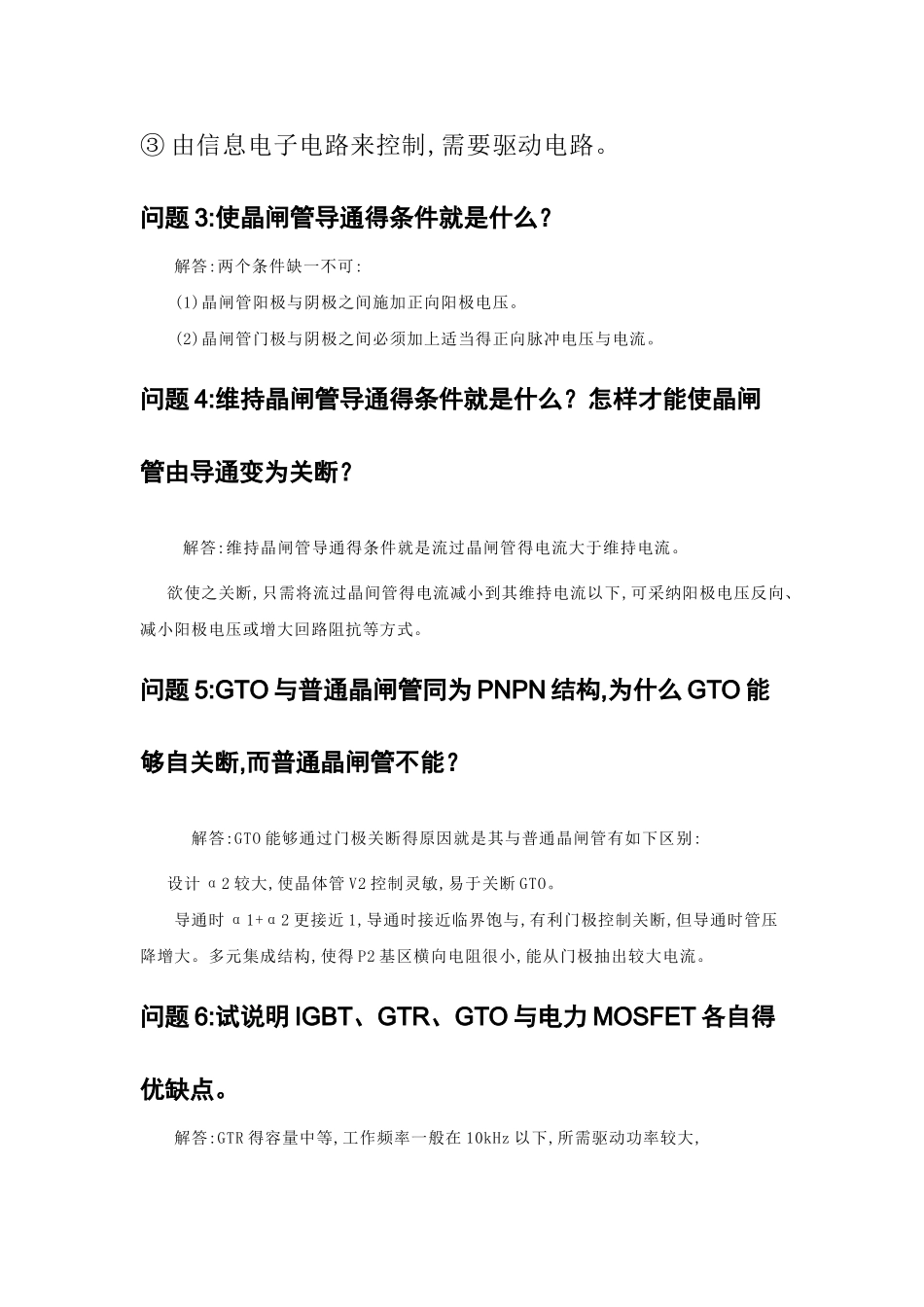

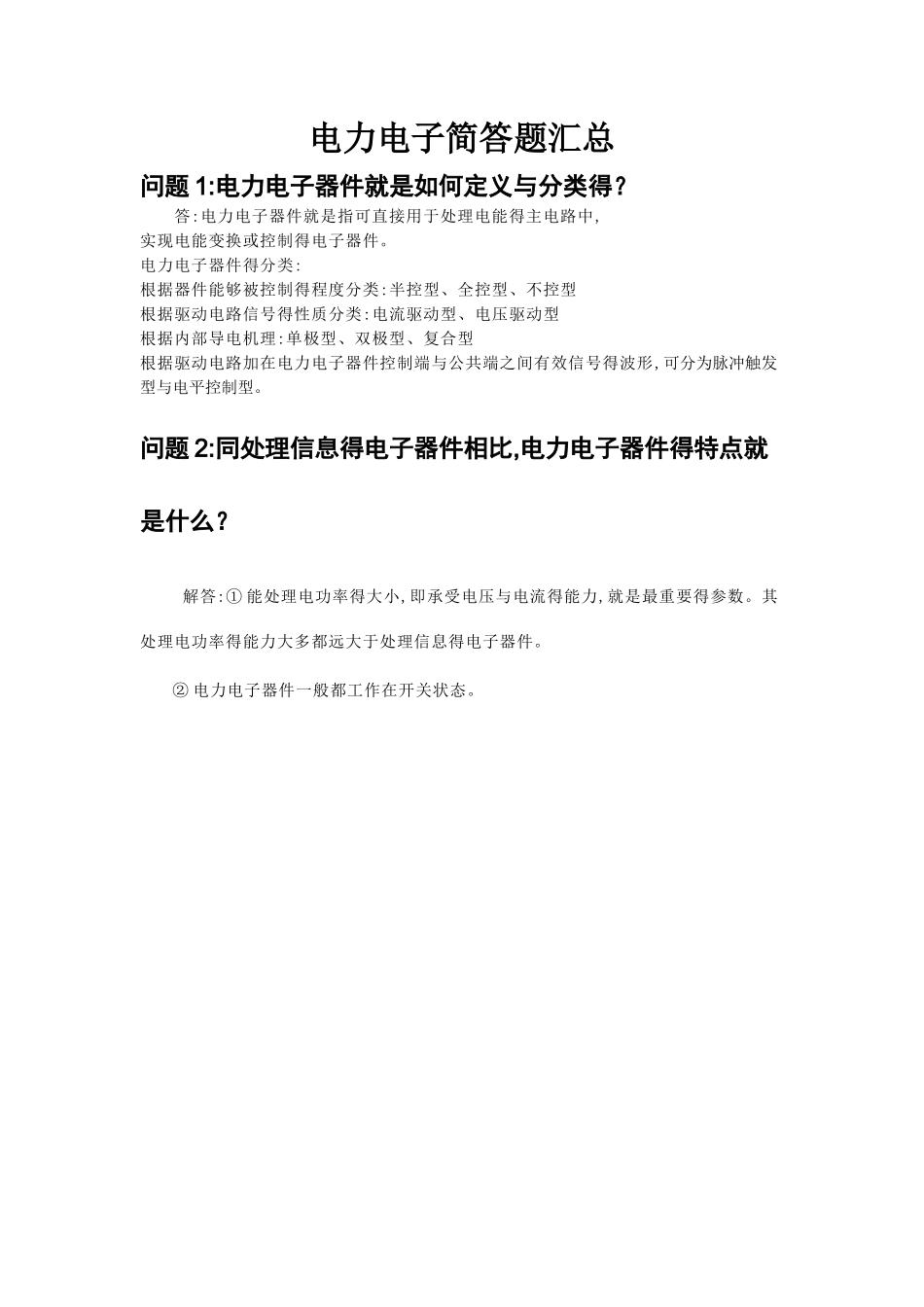

电力电子简答题汇总问题 1:电力电子器件就是如何定义与分类得？ 答:电力电子器件就是指可直接用于处理电能得主电路中,实现电能变换或控制得电子器件。电力电子器件得分类: 根据器件能够被控制得程度分类:半控型、全控型、不控型 根据驱动电路信号得性质分类:电流驱动型、电压驱动型 根据内部导电机理:单极型、双极型、复合型根据驱动电路加在电力电子器件控制端与公共端之间有效信号得波形,可分为脉冲触发型与电平控制型。问题 2:同处理信息得电子器件相比,电力电子器件得特点就是什么？ 解答:① 能处理电功率得大小,即承受电压与电流得能力,就是最重要得参数。其处理电功率得能力大多都远大于处理信息得电子器件。② 电力电子器件一般都工作在开关状态。③ 由信息电子电路来控制,需要驱动电路。问题 3:使晶闸管导通得条件就是什么？ 解答:两个条件缺一不可: (1)晶闸管阳极与阴极之间施加正向阳极电压。 (2)晶闸管门极与阴极之间必须加上适当得正向脉冲电压与电流。问题 4:维持晶闸管导通得条件就是什么？怎样才能使晶闸管由导通变为关断？ 解答:维持晶闸管导通得条件就是流过晶闸管得电流大于维持电流。 欲使之关断,只需将流过晶间管得电流减小到其维持电流以下,可采纳阳极电压反向、减小阳极电压或增大回路阻抗等方式。问题 5:GTO 与普通晶闸管同为 PNPN 结构,为什么 GTO 能够自关断,而普通晶闸管不能？ 解答:GTO 能够通过门极关断得原因就是其与普通晶闸管有如下区别: 设计 α2 较大,使晶体管 V2 控制灵敏,易于关断 GTO。 导通时 α1+α2 更接近 1,导通时接近临界饱与,有利门极控制关断,但导通时管压降增大。多元集成结构,使得 P2 基区横向电阻很小,能从门极抽出较大电流。问题 6:试说明 IGBT、GTR、GTO 与电力 MOSFET 各自得优缺点。 解答:GTR 得容量中等,工作频率一般在 10kHz 以下,所需驱动功率较大,耐压高,电流大,开关特性好,。 GTO:容量大,但驱动复杂,速度低,电流关断增益很小,功耗达,效率较低。 MOSFET 器件:工作频率最高,所需驱动功率最小,热稳定性好,但其容量较小、通态压降大,开通损耗相应较大,耐压低。 IGBT:容量与 GTR 得容量属同一等级,但属电压控制型器件,驱动功率小,工作频率高,通态压降低,输入阻抗高。问题 7:换流方式各有那几种？各有什么特点？ 解答:共有四种换流方式: ①器件换流:利用全控型器件得自关断能力进行换流。 ②电网换流:由电网提供换流电压不需要器件具...
