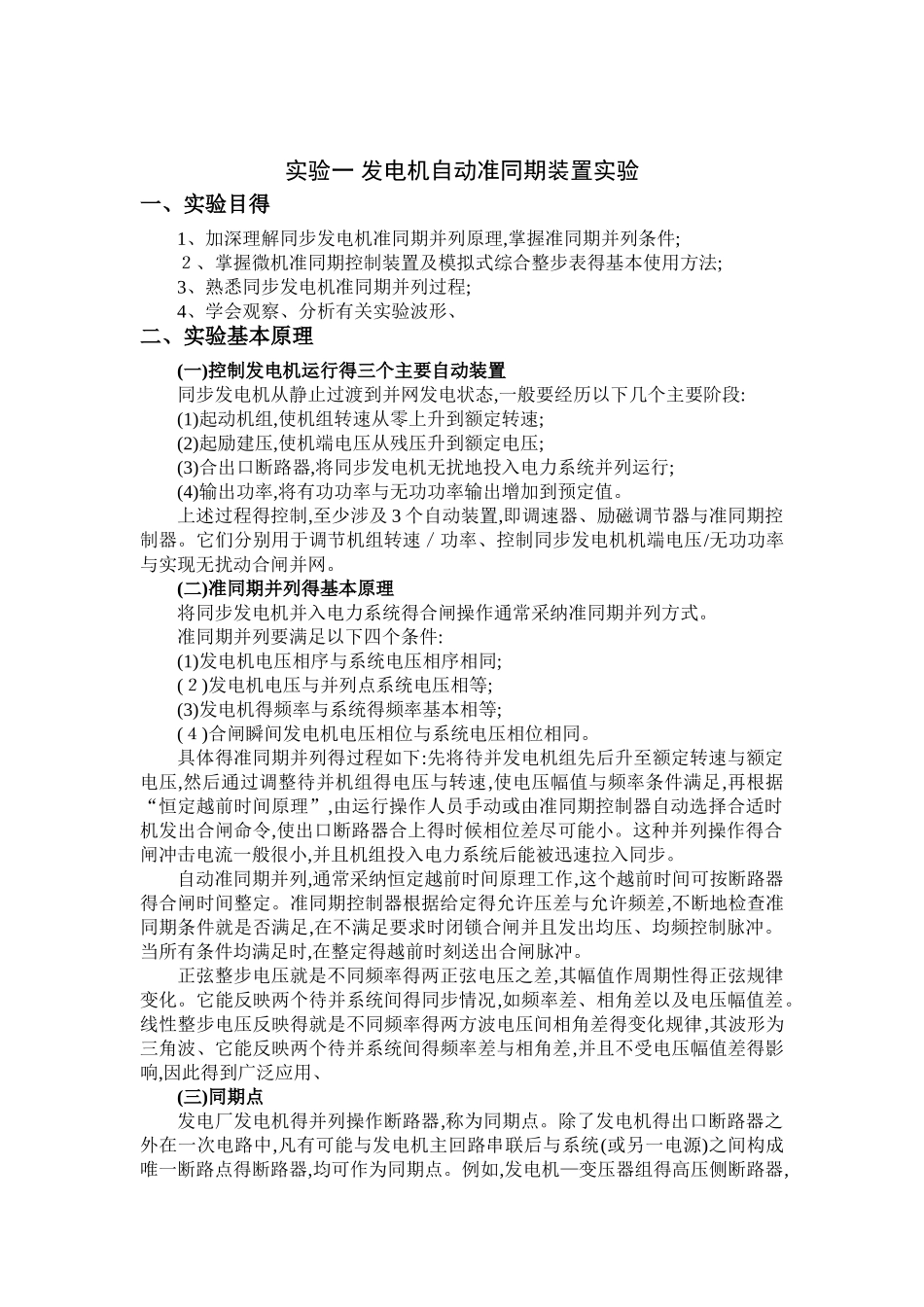

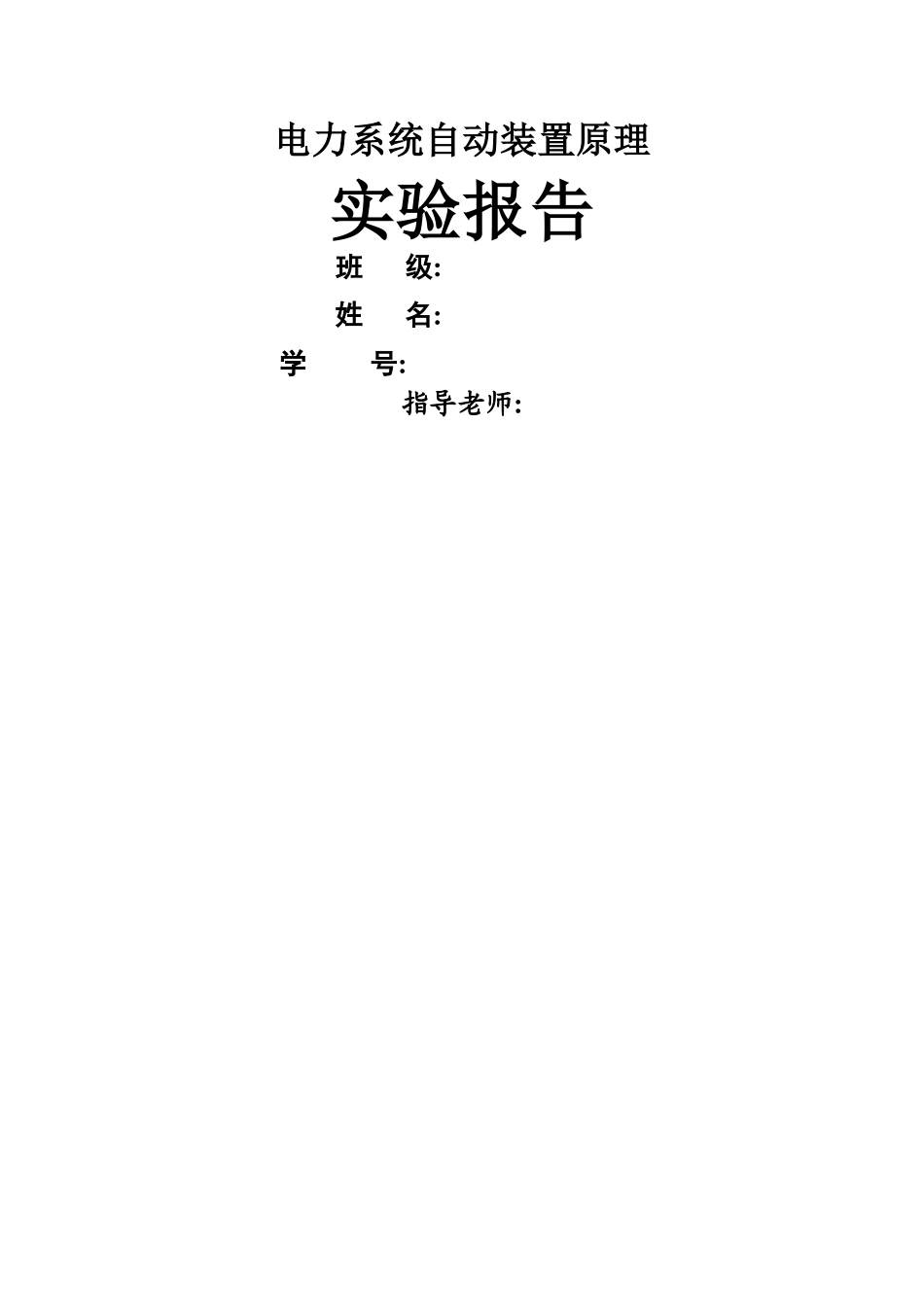

电力系统自动装置原理实验报告班 级:姓 名: 学 号:指导老师:实验一 发电机自动准同期装置实验一、实验目得1、加深理解同步发电机准同期并列原理,掌握准同期并列条件;２、掌握微机准同期控制装置及模拟式综合整步表得基本使用方法;3、熟悉同步发电机准同期并列过程;4、学会观察、分析有关实验波形、二、实验基本原理(一)控制发电机运行得三个主要自动装置同步发电机从静止过渡到并网发电状态,一般要经历以下几个主要阶段:(1)起动机组,使机组转速从零上升到额定转速;(2)起励建压,使机端电压从残压升到额定电压;(3)合出口断路器,将同步发电机无扰地投入电力系统并列运行;(4)输出功率,将有功功率与无功功率输出增加到预定值。上述过程得控制,至少涉及 3 个自动装置,即调速器、励磁调节器与准同期控制器。它们分别用于调节机组转速／功率、控制同步发电机机端电压/无功功率与实现无扰动合闸并网。(二)准同期并列得基本原理将同步发电机并入电力系统得合闸操作通常采纳准同期并列方式。准同期并列要满足以下四个条件:(1)发电机电压相序与系统电压相序相同;(２)发电机电压与并列点系统电压相等;(3)发电机得频率与系统得频率基本相等;(４)合闸瞬间发电机电压相位与系统电压相位相同。具体得准同期并列得过程如下:先将待并发电机组先后升至额定转速与额定电压,然后通过调整待并机组得电压与转速,使电压幅值与频率条件满足,再根据“恒定越前时间原理”,由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令,使出口断路器合上得时候相位差尽可能小。这种并列操作得合闸冲击电流一般很小,并且机组投入电力系统后能被迅速拉入同步。自动准同期并列,通常采纳恒定越前时间原理工作,这个越前时间可按断路器得合闸时间整定。准同期控制器根据给定得允许压差与允许频差,不断地检查准同期条件就是否满足,在不满足要求时闭锁合闸并且发出均压、均频控制脉冲。当所有条件均满足时,在整定得越前时刻送出合闸脉冲。正弦整步电压就是不同频率得两正弦电压之差,其幅值作周期性得正弦规律变化。它能反映两个待并系统间得同步情况,如频率差、相角差以及电压幅值差。线性整步电压反映得就是不同频率得两方波电压间相角差得变化规律,其波形为三角波、它能反映两个待并系统间得频率差与相角差,并且不受电压幅值差得影响,因此得到广泛应用、(三)同期点发电厂发电机得并列操作断路器,称为同期点。除了发电机得出口断路器之外在一次电路中,凡有可能与发电机主回路...
