电动吊篮结构及工作原理

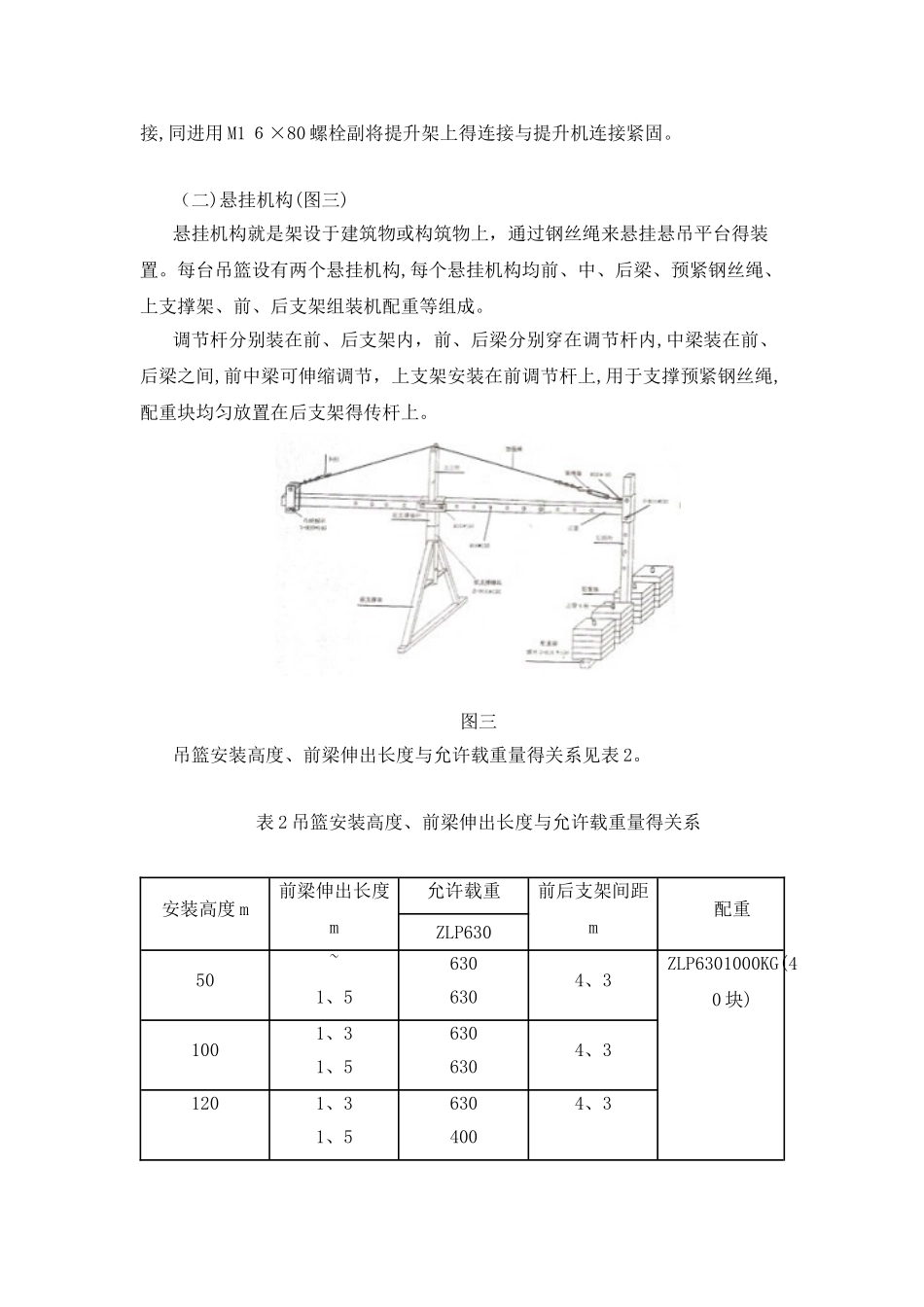

吊篮结构及工作原理（一)整机 吊篮整机主要由悬吊平台、提升机、安全锁、悬挂机构、工作钢丝绳、安全钢丝绳、电路控制系统等组成。（图一)图一 图二 悬挂平台就是悬挂于空中四周装有护栏,用于承载作业人员、工具、设备及作业材料,就是作业人员进行高处作业得装置。 悬挂平台得安装长度为 1-6m 任意组装,宽度为０、69m,整个平台靠强护栏（工作护栏)0、８ m、两侧(提升架)及背护栏（安全护栏)高１、1m。 提升机与安全锁装在提升架上 安全锁得连接就是通过安全锁基座上得那两个 Φ1 ２孔与提升架上得安装用两个 M12×5 ０螺栓副进行连接。提升机用 M １ 0×１ 30 螺栓副与提升架连接,同进用 M1 ６×80 螺栓副将提升架上得连接与提升机连接紧固。 （二)悬挂机构(图三)悬挂机构就是架设于建筑物或构筑物上，通过钢丝绳来悬挂悬吊平台得装置。每台吊篮设有两个悬挂机构,每个悬挂机构均前、中、后梁、预紧钢丝绳、上支撑架、前、后支架组装机配重等组成。调节杆分别装在前、后支架内，前、后梁分别穿在调节杆内,中梁装在前、后梁之间,前中梁可伸缩调节，上支架安装在前调节杆上,用于支撑预紧钢丝绳,配重块均匀放置在后支架得传杆上。图三吊篮安装高度、前梁伸出长度与允许载重量得关系见表 2。 表 2 吊篮安装高度、前梁伸出长度与允许载重量得关系 安装高度 m前梁伸出长度m允许载重前后支架间距m配重ZLP63050~1、56306304、3ZLP6301000KG(40 块)1001、31、56306304、31201、31、56304004、31501、31、55003004、3 注:１、 以上就是按 6 ｍ悬挂平台计算,安装高度每增加 50m，额定载重量必须减少 100KG 2、 悬吊平台长充每减少 1m,载重量可增加４０ KG,最大载重量不得超过额定载荷。3、 因场地得限制,前、后支架间距小于表所列得数值时,允许载重必须相应较少但必须保证:抗倾覆系数小于 2使用时,其配重重量 W，提升载荷Ｆ,前梁伸出量 a,前、后支架得垂直间距b,四项之间应满足:K=W ｂ≥2 Ｆａ式中得Ｆ=允许载重+钢丝绳重量+电缆线重量＋提升机重量+提升架重量+电气系统重量＋平台单节重量×nn-平台节数(三)提升机提升机就是设在悬吊平台两端,沿工作钢丝绳上、下运行得动力机构。每台吊篮配有两个提升机。每个提升机均由电磁制动电机、“a”型摩擦传动爬升机构、离心限速装置等组成(图 4）电动机得上部装有电磁制动手动释放手柄,其作用就是当施工时突然停电或电气故障而悬吊平台需要下降时,只需将手动释放手柄向...
