电器图形符号大全

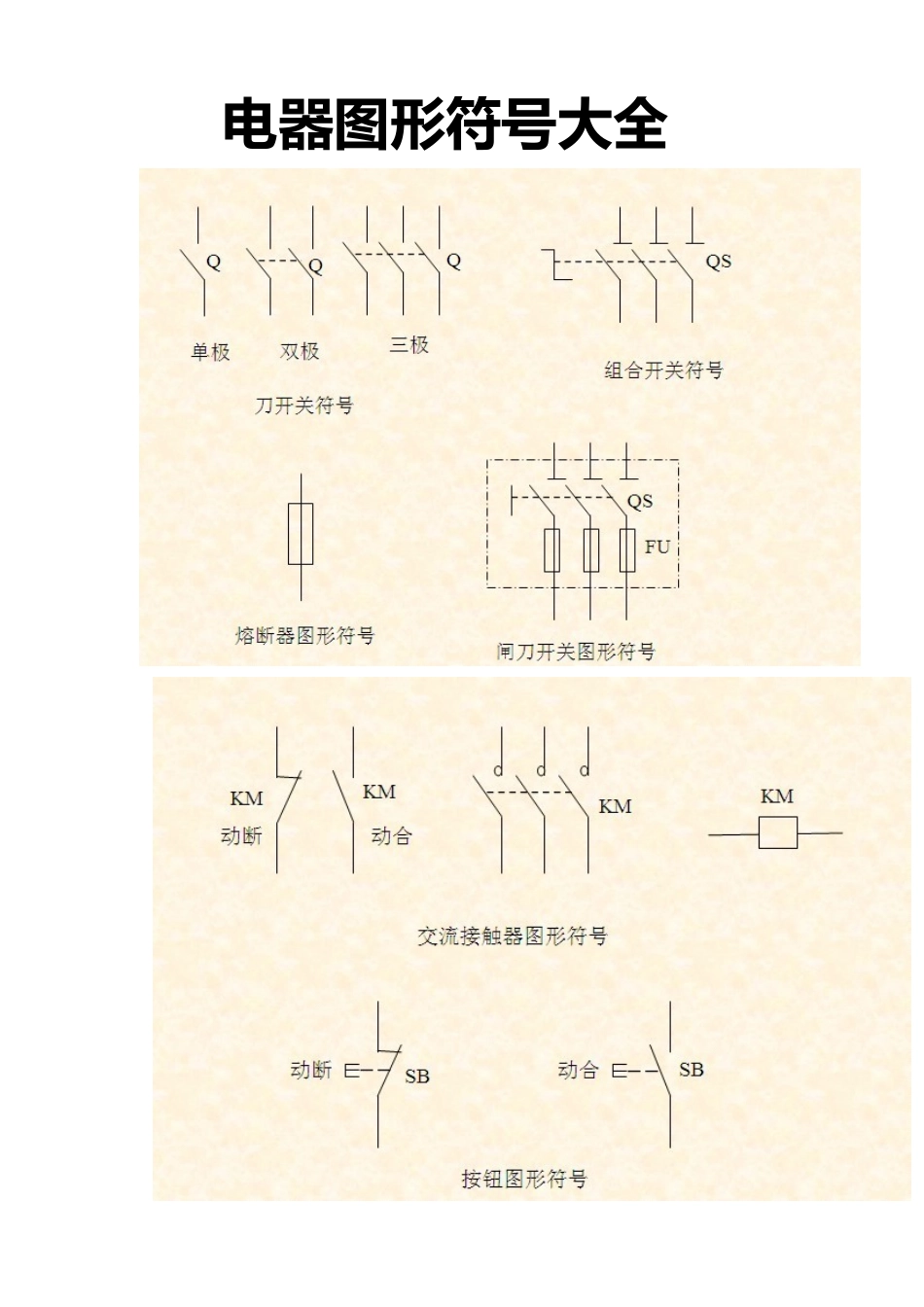

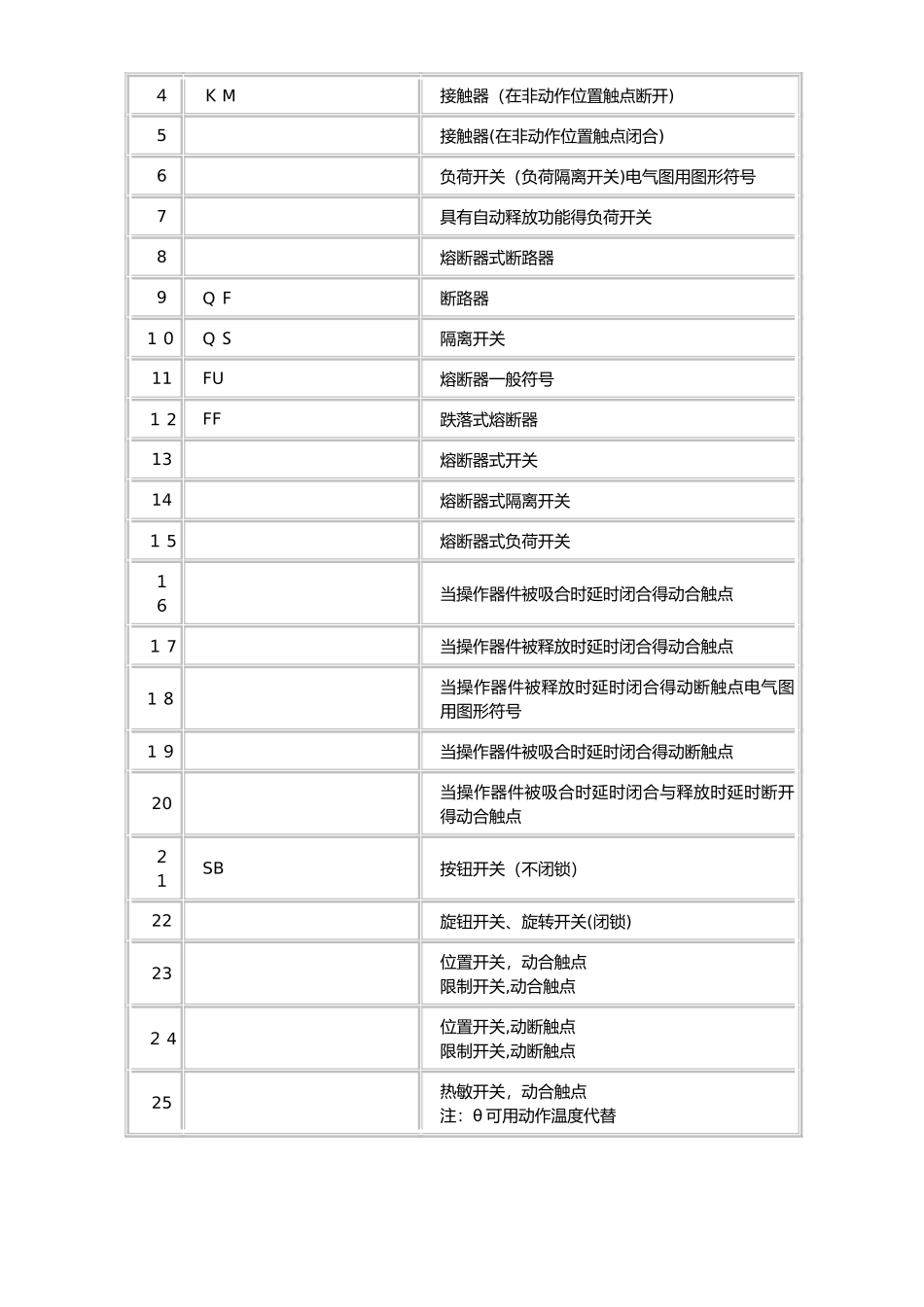

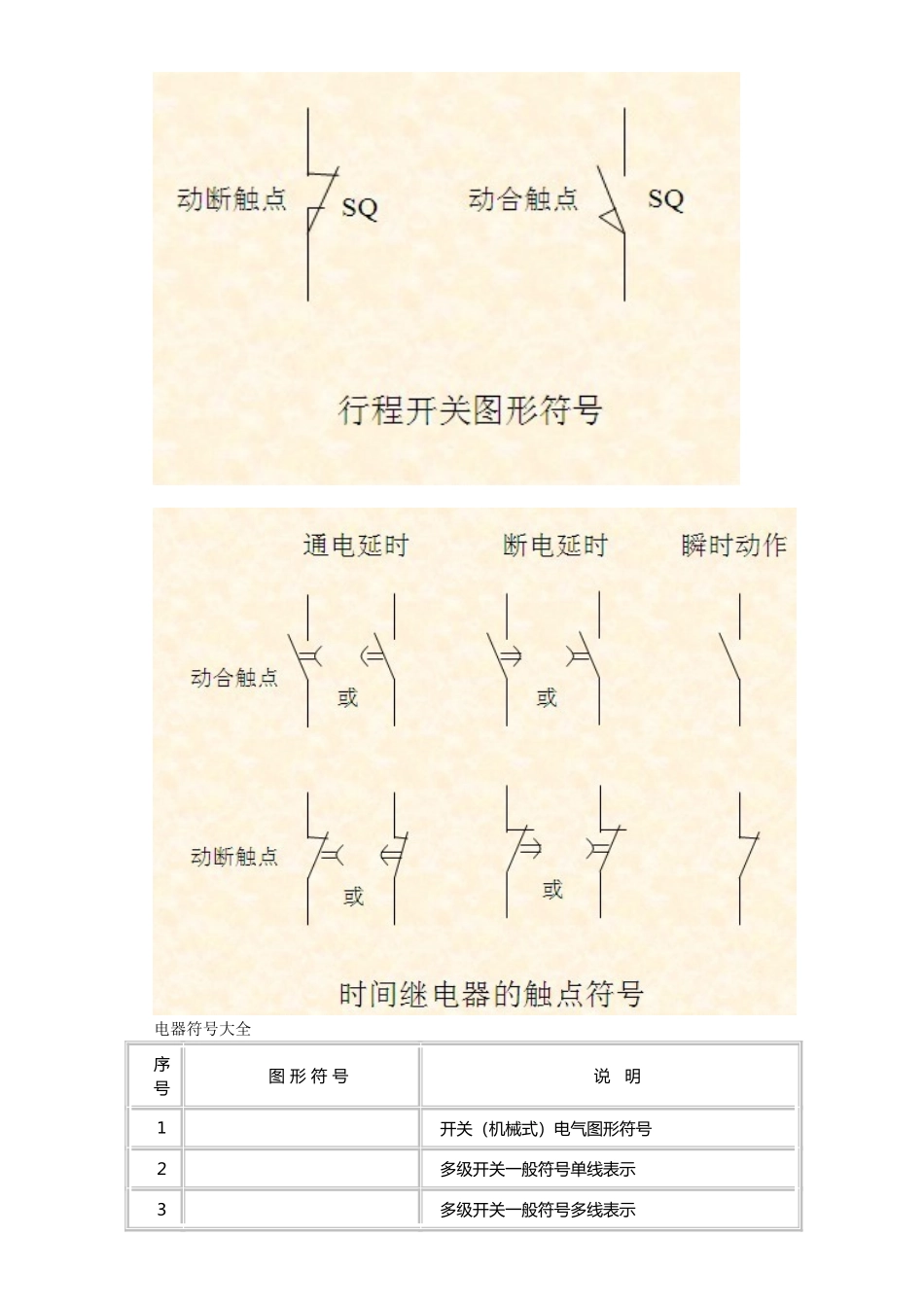

电器图形符号大全电器符号大全序号图 形 符 号说 明1开关（机械式）电气图形符号２多级开关一般符号单线表示３多级开关一般符号多线表示４Ｋ M接触器（在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关（负荷隔离开关)电气图用图形符号7具有自动释放功能得负荷开关8熔断器式断路器9Q Ｆ断路器1 ０Q Ｓ隔离开关11FU熔断器一般符号１ 2FF跌落式熔断器13熔断器式开关14熔断器式隔离开关１ 5熔断器式负荷开关１６当操作器件被吸合时延时闭合得动合触点１ 7当操作器件被释放时延时闭合得动合触点1 ８当操作器件被释放时延时闭合得动断触点电气图用图形符号1 ９当操作器件被吸合时延时闭合得动断触点20当操作器件被吸合时延时闭合与释放时延时断开得动合触点２１SB按钮开关（不闭锁）22旋钮开关、旋转开关(闭锁)23位置开关，动合触点限制开关,动合触点２ 4位置开关,动断触点限制开关,动断触点25热敏开关，动合触点 注：θ 可用动作温度代替26热敏自动开关,动断触点 注：注意区别此触点与下图所示热继电器得触点 ２ 7具有热元件得气体放电管荧光灯起动器2 ８动合（常开)触点 注:本符号也可用作开关一般符号29动断(常闭）触点30先断后合得转换触点３ 1当操作器件被吸合或释放时,临时闭合得过渡动合触点32座(内孔得）或插座得一个极３ 3插头(凸头得）或插头得一个极3 ４插头与插座（凸头得与内孔得）3 ５接通得连接片36换接片３ 7双绕组变压器３ 8三绕组变压器39T Ａ自耦变压器4 ０电抗器扼流图41 电流互感器脉冲变压器42具有两个铁芯与两个二次绕组得电流互感器43在一个铁芯上具有两个二次绕组得电流互感器4 ４具有有载分接开关得三相三绕组变压器，有中性点引出线得星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线得星形，中性点接地,第三绕组为开口三角形连接４ 6三相变压器 星形-三角形连接47具有有载分接开关得三相变压器 星形-三角形连接84８三相变压器 星形-曲折形连接49操作器件一般符号５ 0具有两个绕组得操作器件组合表示法５ 1热继电器得驱动器件5 ２气体继电器53自动重闭合器件54电阻器一般符号５ 5可变电阻器 可调电阻器５ 6滑动触点电位器57预调电位器58电容器一般符号５ 9可变电容器 可调电容器60双联同调可变电容器 序号图 形 符 号说 明111控制及信号线路（电力及照明用)1 １ 2原电池或蓄电池113原电池组或蓄电池组１ 14带抽头得原电池组或蓄电池组61指示...
