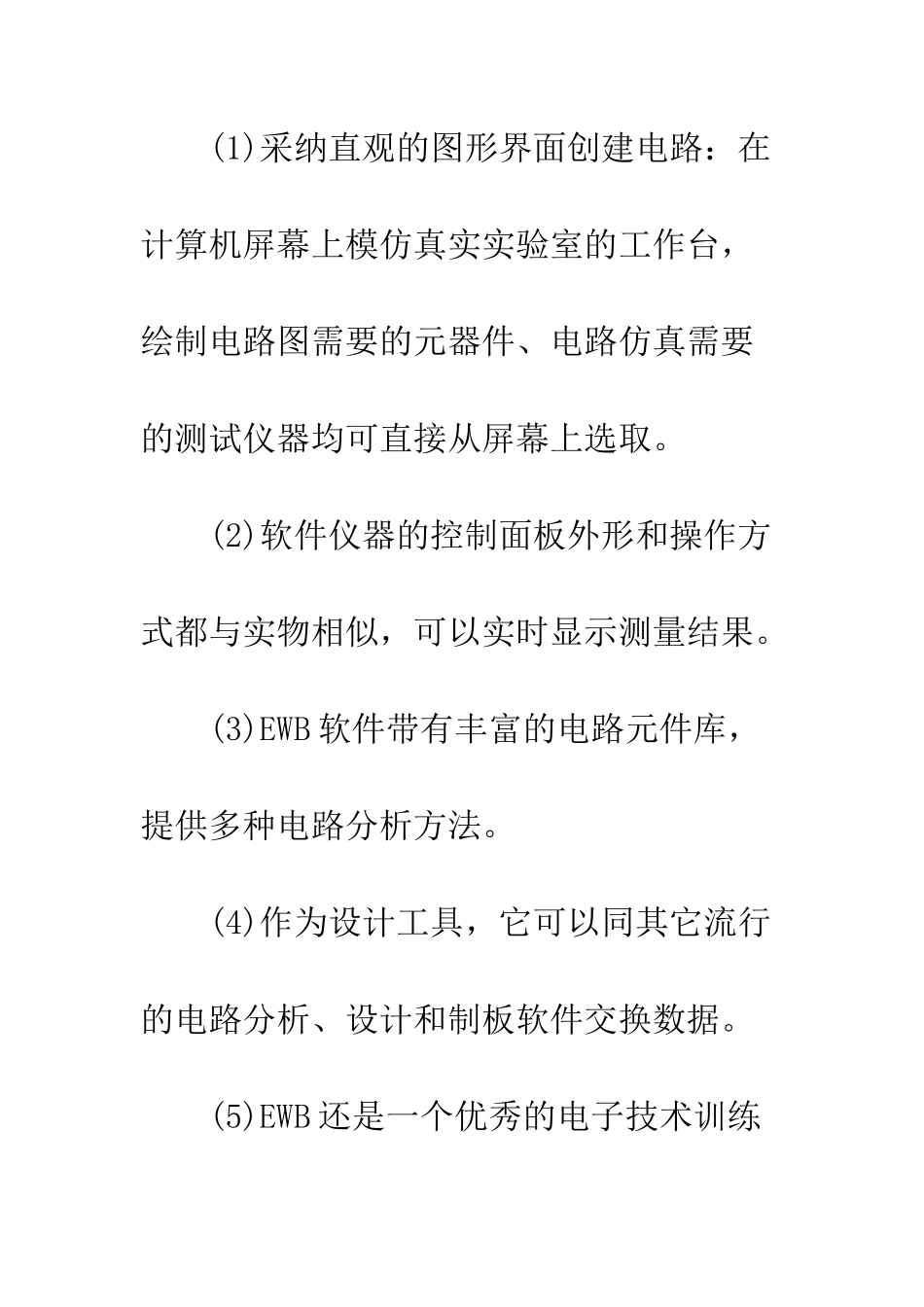

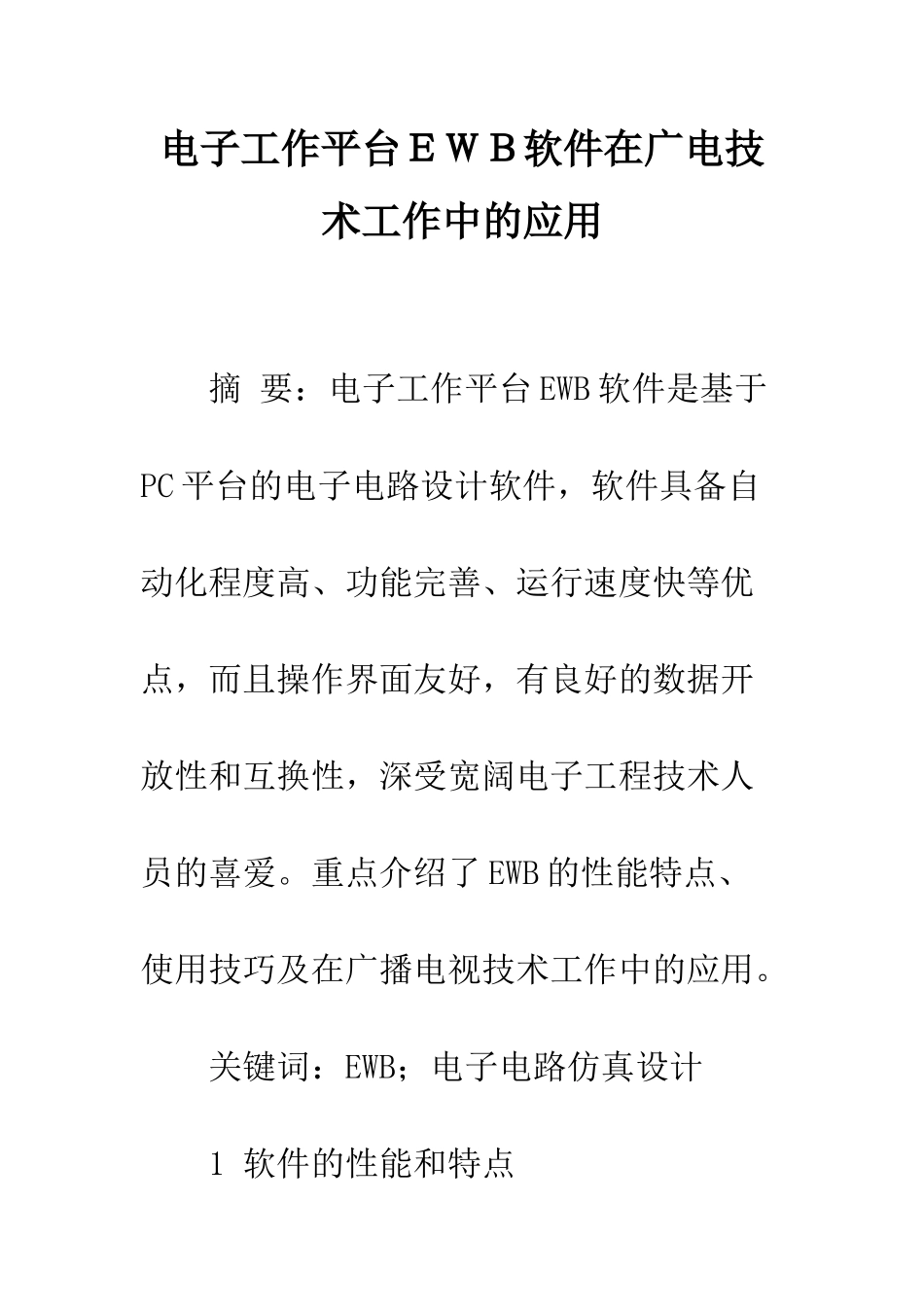

电子工作平台ＥＷＢ软件在广电技术工作中的应用 摘 要：电子工作平台 EWB 软件是基于PC 平台的电子电路设计软件，软件具备自动化程度高、功能完善、运行速度快等优点，而且操作界面友好，有良好的数据开放性和互换性，深受宽阔电子工程技术人员的喜爱。重点介绍了 EWB 的性能特点、使用技巧及在广播电视技术工作中的应用。 关键词：EWB；电子电路仿真设计 1 软件的性能和特点 (1)采纳直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取。 (2)软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。 (3)EWB 软件带有丰富的电路元件库，提供多种电路分析方法。 (4)作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。 (5)EWB 还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。 2 软件的操作说明 元件与信号源 EWB 软件的工作界面具备美观大方、简捷明了的特点。在基本工作区上方有菜单栏、工具栏、元件库栏。从菜单栏可以选择所需的各种命令，从元件库栏中根据图标选择所需要的的元件或仪表，使用鼠标拖放操作安放元器件到工作平台，完成实验电路连接。选中虚拟仪器图标，通过使用鼠标拖放操作，可以安放仪器仪表，设置好仪器仪表的参数后，按下仿真开关控制电路的运行与停止，即可观察测试结果，在基本工作区下方是电路描述窗口，可根据需要输入有关电路的介绍或说明。 EWB 提供了丰富的元器件库，根据不同类型可分成：信号源和电源库，基本元件库、二极管库、三极管库、模拟集成电路库、数字集成电路库、逻辑门电路库、数字触发器库、指示器件库、控制器件库、杂元件库和自定义库。 在设计电路时，设计人员根据需要从该库中进行查找与选取元器件，对选中的元件用鼠标左键将其拖放到电子平台工作区，同时可利用旋转、平翻、直翻调整元件方向。为了使电路便于连线，图形整齐，还可以通过鼠标操作对元件进行移动、复制与删除。为了使电路连接简单明了，还可以将一些常用电路定为子电路，子电路相当于用户自己定义的小型模块电路，存放在自己定义的元件图标库里，供以后反复调用。 虚拟仪器仪表的使用 EWB 提供七种虚拟仪器，每种只有一台，在电路设计中，每种仪器只可使用一次，这是其软件设计的...
