电梯plc控制学士学位论文

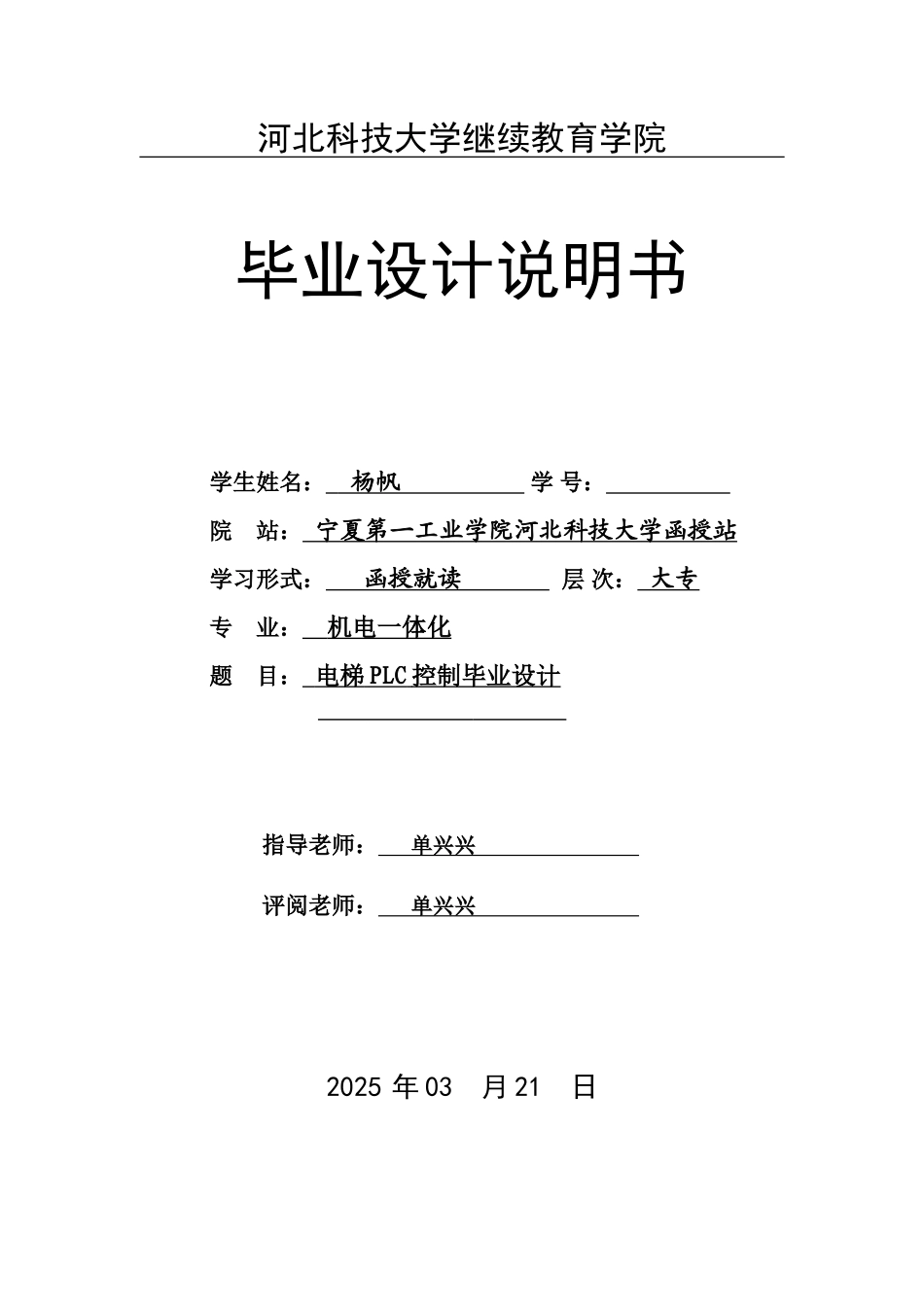

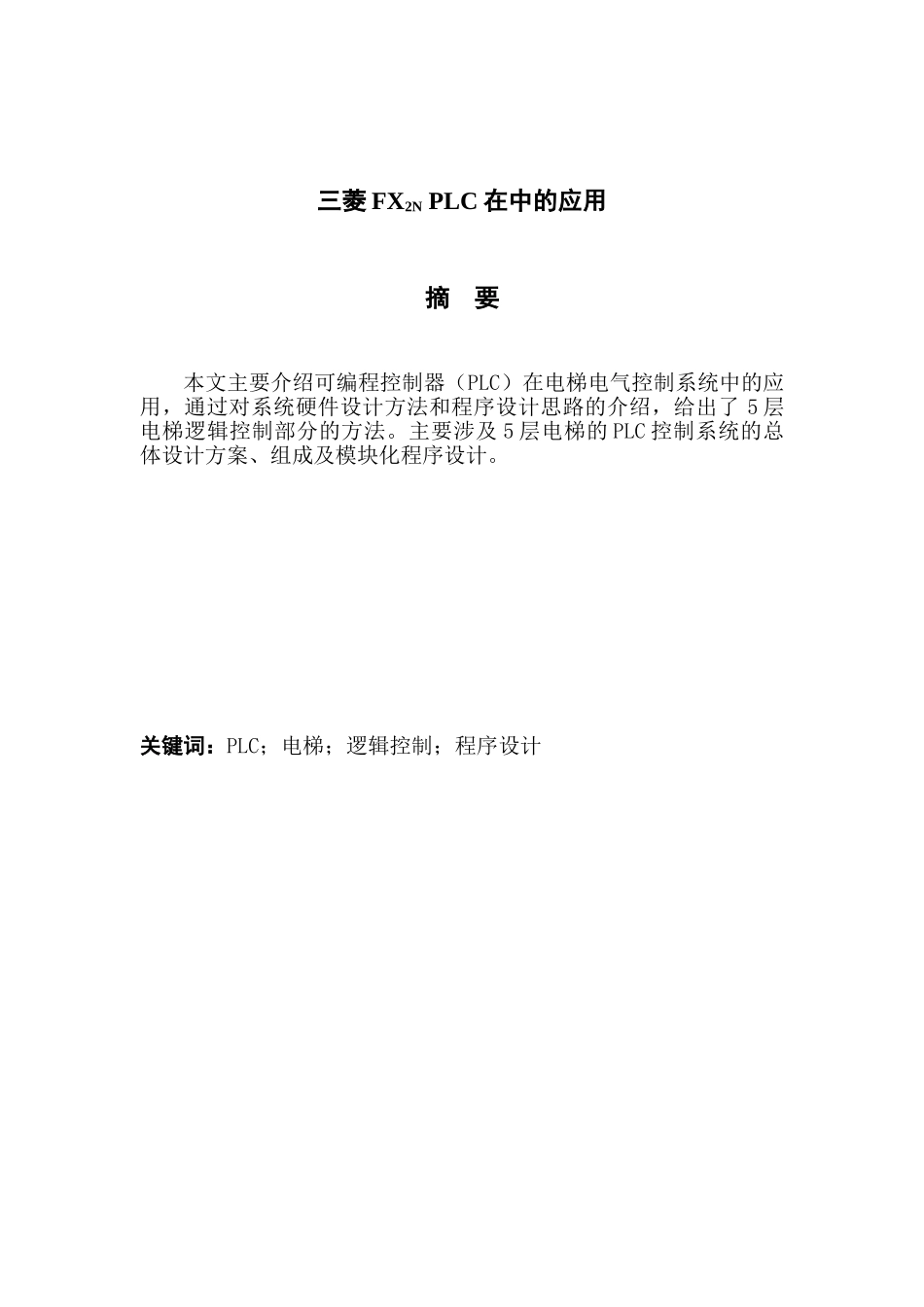

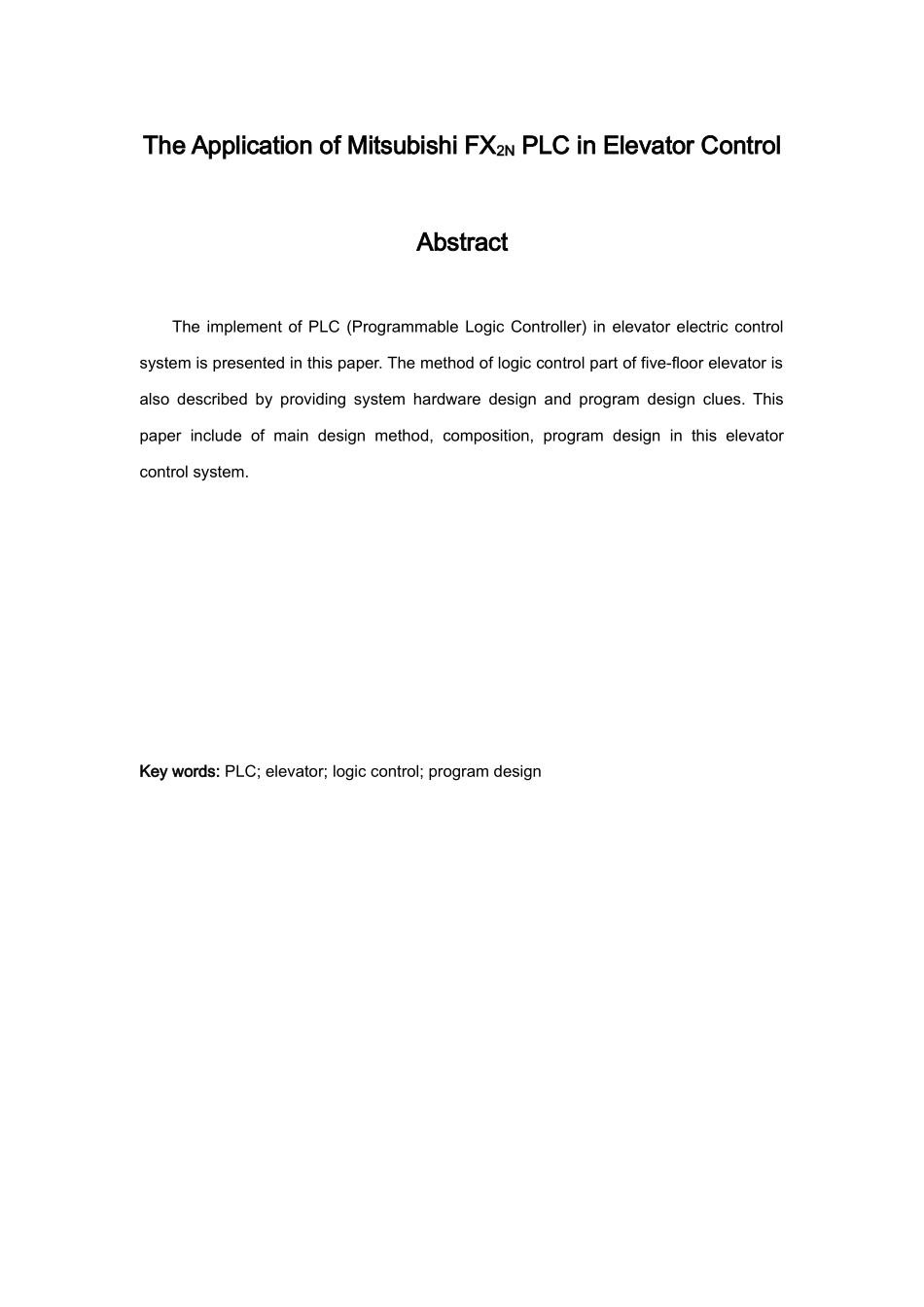

河北科技大学继续教育学院毕业设计说明书学生姓名： 杨帆 学 号： 院 站： 宁夏第一工业学院河北科技大学函授站 学习形式： 函授就读 层 次： 大专 专 业： 机电一体化 题 目： 电梯 PLC 控制毕业设计 指导老师： 单兴兴 评阅老师： 单兴兴 2025 年 03 月 21 日三菱 FX2N PLC 在中的应用摘 要本文主要介绍可编程控制器（PLC）在电梯电气控制系统中的应用，通过对系统硬件设计方法和程序设计思路的介绍，给出了 5 层电梯逻辑控制部分的方法。主要涉及 5 层电梯的 PLC 控制系统的总体设计方案、组成及模块化程序设计。关键词：PLC；电梯；逻辑控制；程序设计The Application of Mitsubishi FX2N PLC in Elevator Control AbstractThe implement of PLC (Programmable Logic Controller) in elevator electric control system is presented in this paper. The method of logic control part of five-floor elevator is also described by providing system hardware design and program design clues. This paper include of main design method, composition, program design in this elevator control system.Key words: PLC; elevator; logic control; program design三菱 FX2N PLC 在电梯控制中的应用随着人口的增加，科学技术日新月异地进展，人们物质文化生活水平的逐步提高，建筑业得以迅速进展，大批的高楼大厦拔地而起，十几层至几十层的宾馆、饭店、办公楼、住宅楼鳞次栉比。伴随建筑业的进展，为建筑内提供上下交通运输的电梯工业也在日新月异地进展着。电梯已不仅是一种生产环节中的重要设备，更是一种工作和生活中的必需设备，完全可以预想到，随着社会的进展，电梯产品在人们物质文化生活中的地位将和汽车一样，成为重要的运输设备之一。一、电梯的概述（一）电梯的进展简史据国外有关资料介绍，公元前 2800 年在古代埃及，为了建筑当时的金字塔，曾使用过由人力驱动的升降机械。公元 1765 年瓦特发明了蒸汽机后，1858 年美国研制出以蒸汽为动力，并通过带传动和蜗轮减速装置驱动的电梯。1878 年英国的阿姆斯特朗发明了水压梯。并随着水压梯的进展，淘汰了蒸汽梯。后来又出现了液压泵和控制阀以及直接柱塞式和侧柱塞式结构的液压梯。这种液压梯至今仍为人们所采纳。但是，电梯得以兴盛进展的根本原因在于采纳了...
