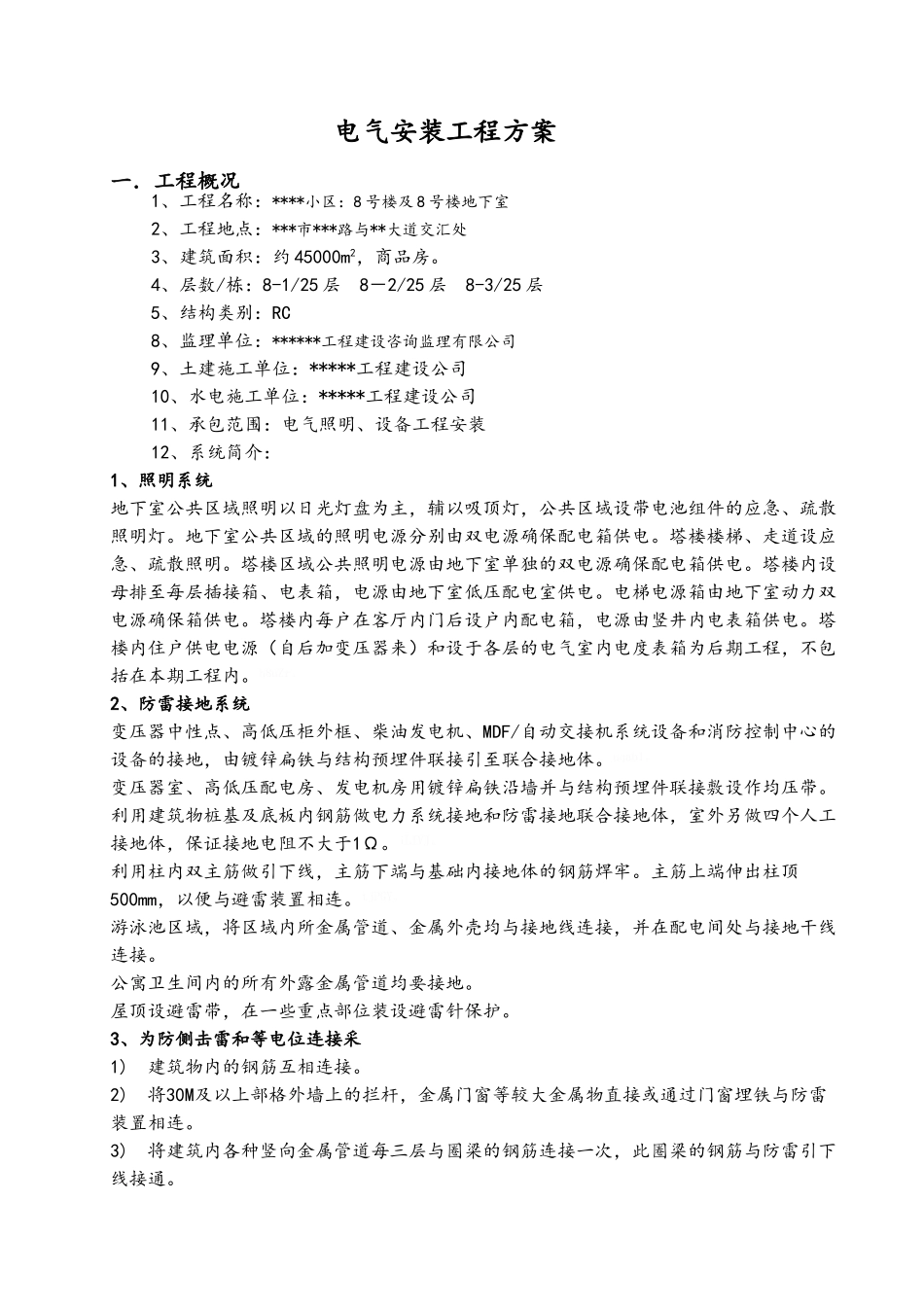

电气安装工程方案一．工程概况1、工程名称：****小区：8 号楼及 8 号楼地下室2、工程地点：***市***路与**大道交汇处3、建筑面积：约 45000m2，商品房。4、层数/栋：8-1/25 层 8－2/25 层 8-3/25 层5、结构类别：RC8、监理单位：******工程建设咨询监理有限公司9、土建施工单位：*****工程建设公司10、水电施工单位：*****工程建设公司11、承包范围：电气照明、设备工程安装12、系统简介：1、照明系统地下室公共区域照明以日光灯盘为主，辅以吸顶灯，公共区域设带电池组件的应急、疏散照明灯。地下室公共区域的照明电源分别由双电源确保配电箱供电。塔楼楼梯、走道设应急、疏散照明。塔楼区域公共照明电源由地下室单独的双电源确保配电箱供电。塔楼内设母排至每层插接箱、电表箱，电源由地下室低压配电室供电。电梯电源箱由地下室动力双电源确保箱供电。塔楼内每户在客厅内门后设户内配电箱，电源由竖井内电表箱供电。塔楼内住户供电电源（自后加变压器来）和设于各层的电气室内电度表箱为后期工程，不包括在本期工程内。h8uZr。2、防雷接地系统变压器中性点、高低压柜外框、柴油发电机、MDF/自动交接机系统设备和消防控制中心的设备的接地，由镀锌扁铁与结构预埋件联接引至联合接地体。nqab1。变压器室、高低压配电房、发电机房用镀锌扁铁沿墙并与结构预埋件联接敷设作均压带。利用建筑物桩基及底板内钢筋做电力系统接地和防雷接地联合接地体，室外另做四个人工接地体，保证接地电阻不大于1Ω。iLIVJ。利用柱内双主筋做引下线，主筋下端与基础内接地体的钢筋焊牢。主筋上端伸出柱顶500mm，以便与避雷装置相连。tjPGY。游泳池区域，将区域内所金属管道、金属外壳均与接地线连接，并在配电间处与接地干线连接。公寓卫生间内的所有外露金属管道均要接地。屋顶设避雷带，在一些重点部位装设避雷针保护。3、为防侧击雷和等电位连接采1) 建筑物内的钢筋互相连接。2) 将30M及以上部格外墙上的拦杆，金属门窗等较大金属物直接或通过门窗埋铁与防雷装置相连。3) 将建筑内各种竖向金属管道每三层与圈梁的钢筋连接一次，此圈梁的钢筋与防雷引下线接通。4) 所有高出屋面的金属物体及管道等均与避雷带做电气连接。二．施工准备做好施工准备是保证工程质量、工期及进行安全生产的重要前提，结合本工程的特点，做好如下的工作：1、组织强有力的项目班子，明确分工，责任到人，明确在架构图上，并悬挂墙上。严格把好安全、质量关，使各个工序顺利展开...
