电气技师鉴定范围鉴定范围电气控制设计知识

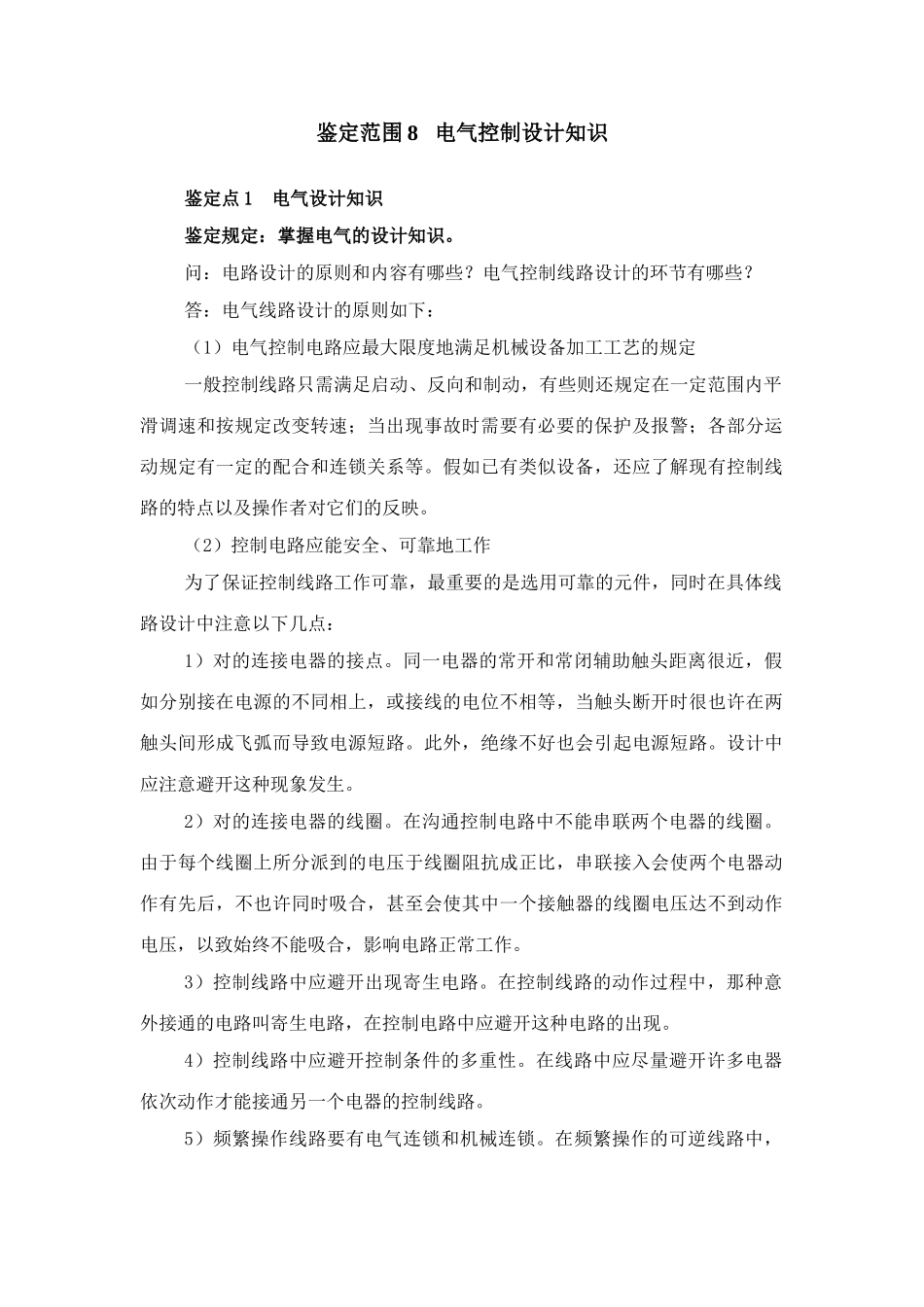

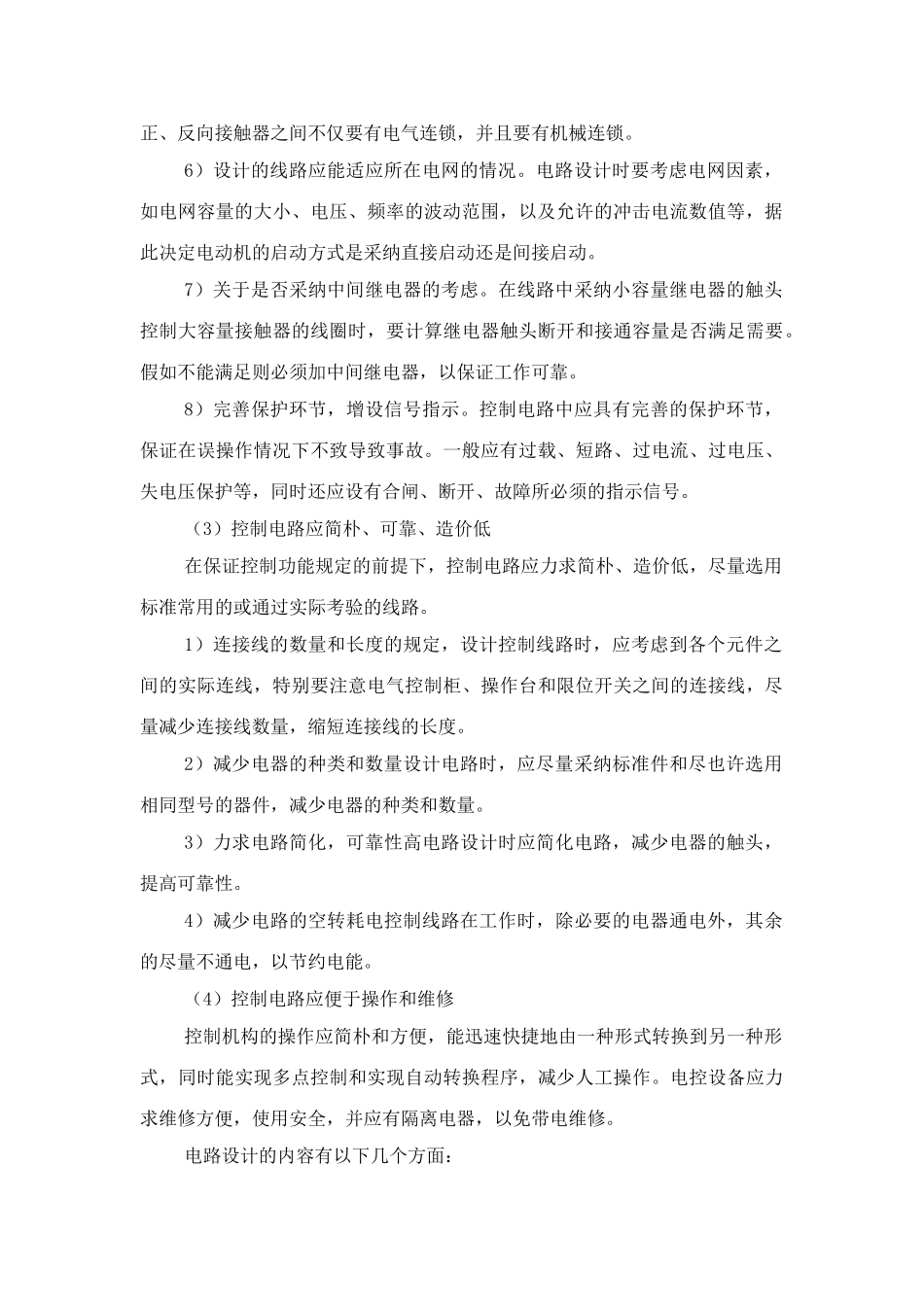

鉴定范围 8 电气控制设计知识鉴定点 1 电气设计知识鉴定规定：掌握电气的设计知识。问：电路设计的原则和内容有哪些？电气控制线路设计的环节有哪些？答：电气线路设计的原则如下：（1）电气控制电路应最大限度地满足机械设备加工工艺的规定 一般控制线路只需满足启动、反向和制动，有些则还规定在一定范围内平滑调速和按规定改变转速；当出现事故时需要有必要的保护及报警；各部分运动规定有一定的配合和连锁关系等。假如已有类似设备，还应了解现有控制线路的特点以及操作者对它们的反映。（2）控制电路应能安全、可靠地工作为了保证控制线路工作可靠，最重要的是选用可靠的元件，同时在具体线路设计中注意以下几点：1）对的连接电器的接点。同一电器的常开和常闭辅助触头距离很近，假如分别接在电源的不同相上，或接线的电位不相等，当触头断开时很也许在两触头间形成飞弧而导致电源短路。此外，绝缘不好也会引起电源短路。设计中应注意避开这种现象发生。2）对的连接电器的线圈。在沟通控制电路中不能串联两个电器的线圈。由于每个线圈上所分派到的电压于线圈阻抗成正比，串联接入会使两个电器动作有先后，不也许同时吸合，甚至会使其中一个接触器的线圈电压达不到动作电压，以致始终不能吸合，影响电路正常工作。3）控制线路中应避开出现寄生电路。在控制线路的动作过程中，那种意外接通的电路叫寄生电路，在控制电路中应避开这种电路的出现。4）控制线路中应避开控制条件的多重性。在线路中应尽量避开许多电器依次动作才能接通另一个电器的控制线路。5）频繁操作线路要有电气连锁和机械连锁。在频繁操作的可逆线路中，正、反向接触器之间不仅要有电气连锁，并且要有机械连锁。6）设计的线路应能适应所在电网的情况。电路设计时要考虑电网因素，如电网容量的大小、电压、频率的波动范围，以及允许的冲击电流数值等，据此决定电动机的启动方式是采纳直接启动还是间接启动。7）关于是否采纳中间继电器的考虑。在线路中采纳小容量继电器的触头控制大容量接触器的线圈时，要计算继电器触头断开和接通容量是否满足需要。假如不能满足则必须加中间继电器，以保证工作可靠。8）完善保护环节，增设信号指示。控制电路中应具有完善的保护环节，保证在误操作情况下不致导致事故。一般应有过载、短路、过电流、过电压、失电压保护等，同时还应设有合闸、断开、故障所必须的指示信号。（3）控制电路应简朴、可靠、造价低在保证控制功能规定的前提下，...
