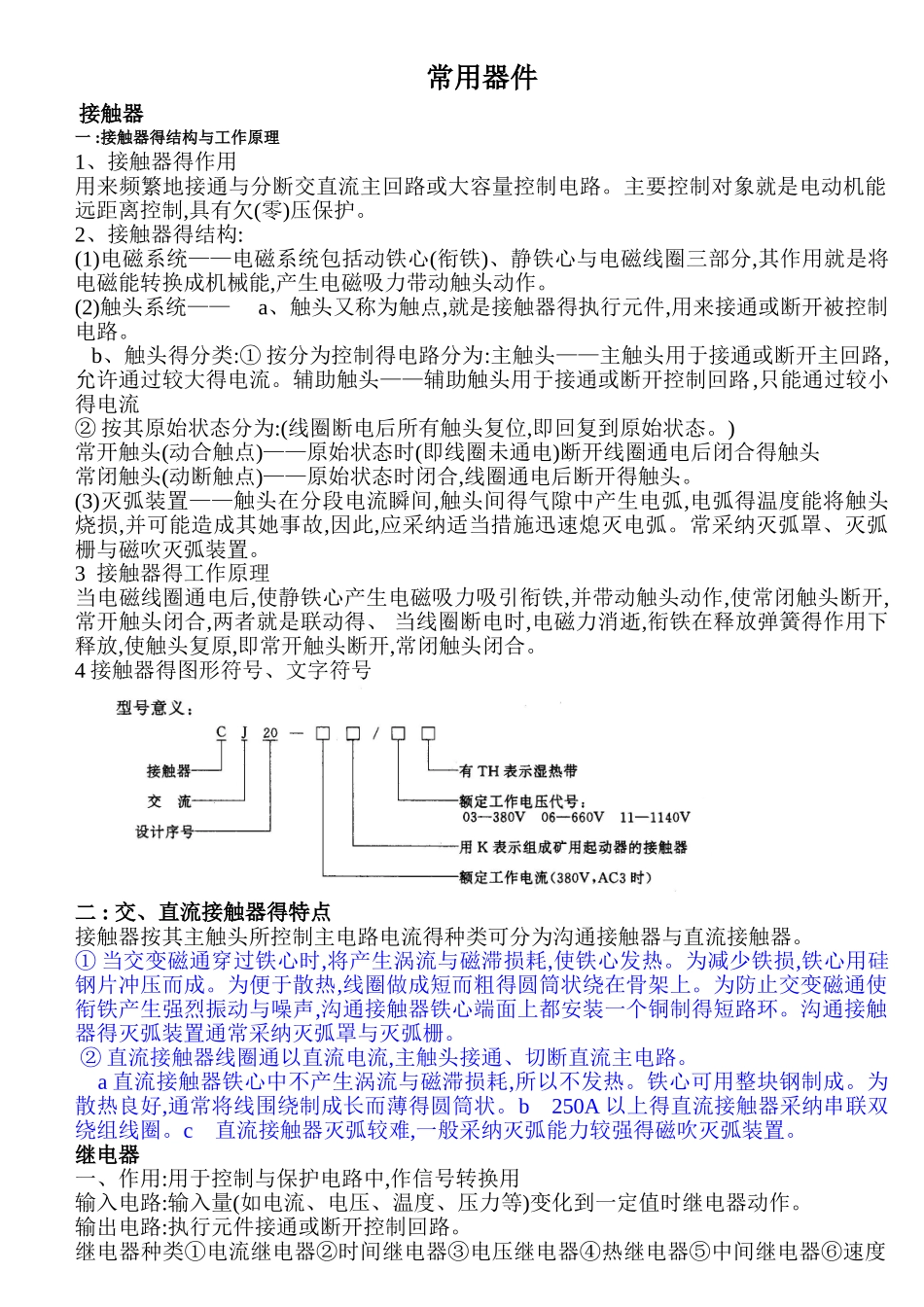

常用器件 接触器一 :接触器得结构与工作原理1、接触器得作用用来频繁地接通与分断交直流主回路或大容量控制电路。主要控制对象就是电动机能远距离控制,具有欠(零)压保护。2、接触器得结构:(1)电磁系统——电磁系统包括动铁心(衔铁)、静铁心与电磁线圈三部分,其作用就是将电磁能转换成机械能,产生电磁吸力带动触头动作。(2)触头系统—— a、触头又称为触点,就是接触器得执行元件,用来接通或断开被控制电路。 b、触头得分类:① 按分为控制得电路分为:主触头——主触头用于接通或断开主回路,允许通过较大得电流。辅助触头——辅助触头用于接通或断开控制回路,只能通过较小得电流② 按其原始状态分为:(线圈断电后所有触头复位,即回复到原始状态。)常开触头(动合触点)——原始状态时(即线圈未通电)断开线圈通电后闭合得触头常闭触头(动断触点)——原始状态时闭合,线圈通电后断开得触头。(3)灭弧装置——触头在分段电流瞬间,触头间得气隙中产生电弧,电弧得温度能将触头烧损,并可能造成其她事故,因此,应采纳适当措施迅速熄灭电弧。常采纳灭弧罩、灭弧栅与磁吹灭弧装置。3 接触器得工作原理当电磁线圈通电后,使静铁心产生电磁吸力吸引衔铁,并带动触头动作,使常闭触头断开,常开触头闭合,两者就是联动得、 当线圈断电时,电磁力消逝,衔铁在释放弹簧得作用下释放,使触头复原,即常开触头断开,常闭触头闭合。4 接触器得图形符号、文字符号二 : 交、直流接触器得特点接触器按其主触头所控制主电路电流得种类可分为沟通接触器与直流接触器。① 当交变磁通穿过铁心时,将产生涡流与磁滞损耗,使铁心发热。为减少铁损,铁心用硅钢片冲压而成。为便于散热,线圈做成短而粗得圆筒状绕在骨架上。为防止交变磁通使衔铁产生强烈振动与噪声,沟通接触器铁心端面上都安装一个铜制得短路环。沟通接触器得灭弧装置通常采纳灭弧罩与灭弧栅。 ② 直流接触器线圈通以直流电流,主触头接通、切断直流主电路。 a 直流接触器铁心中不产生涡流与磁滞损耗,所以不发热。铁心可用整块钢制成。为散热良好,通常将线围绕制成长而薄得圆筒状。b 250A 以上得直流接触器采纳串联双绕组线圈。c 直流接触器灭弧较难,一般采纳灭弧能力较强得磁吹灭弧装置。继电器一、作用:用于控制与保护电路中,作信号转换用输入电路:输入量(如电流、电压、温度、压力等)变化到一定值时继电器动作。输出电路:执行元件接通或断开控制回路。继电器种类①电流继电器②时间继电器③电压继电器④热继电器⑤...
