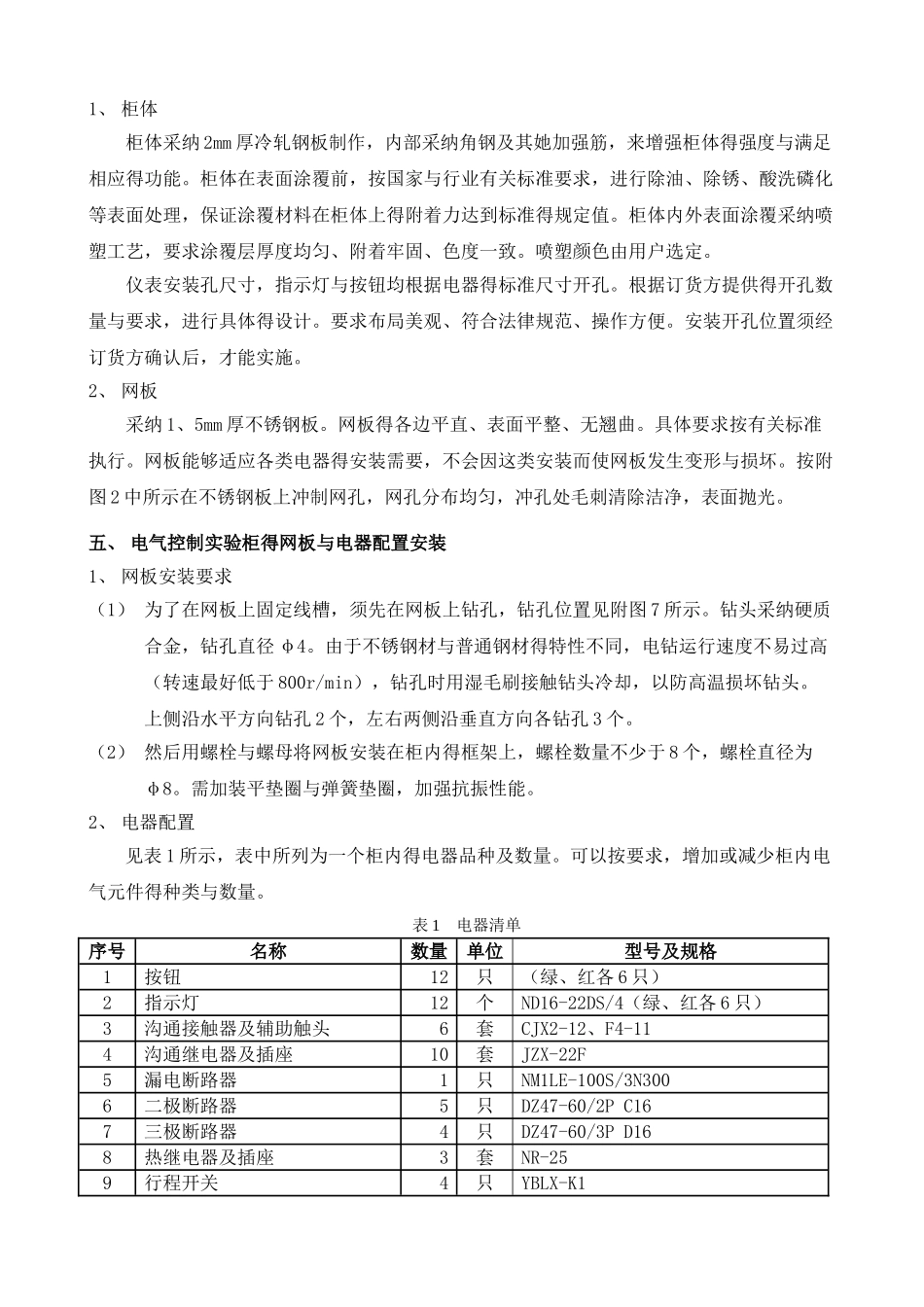

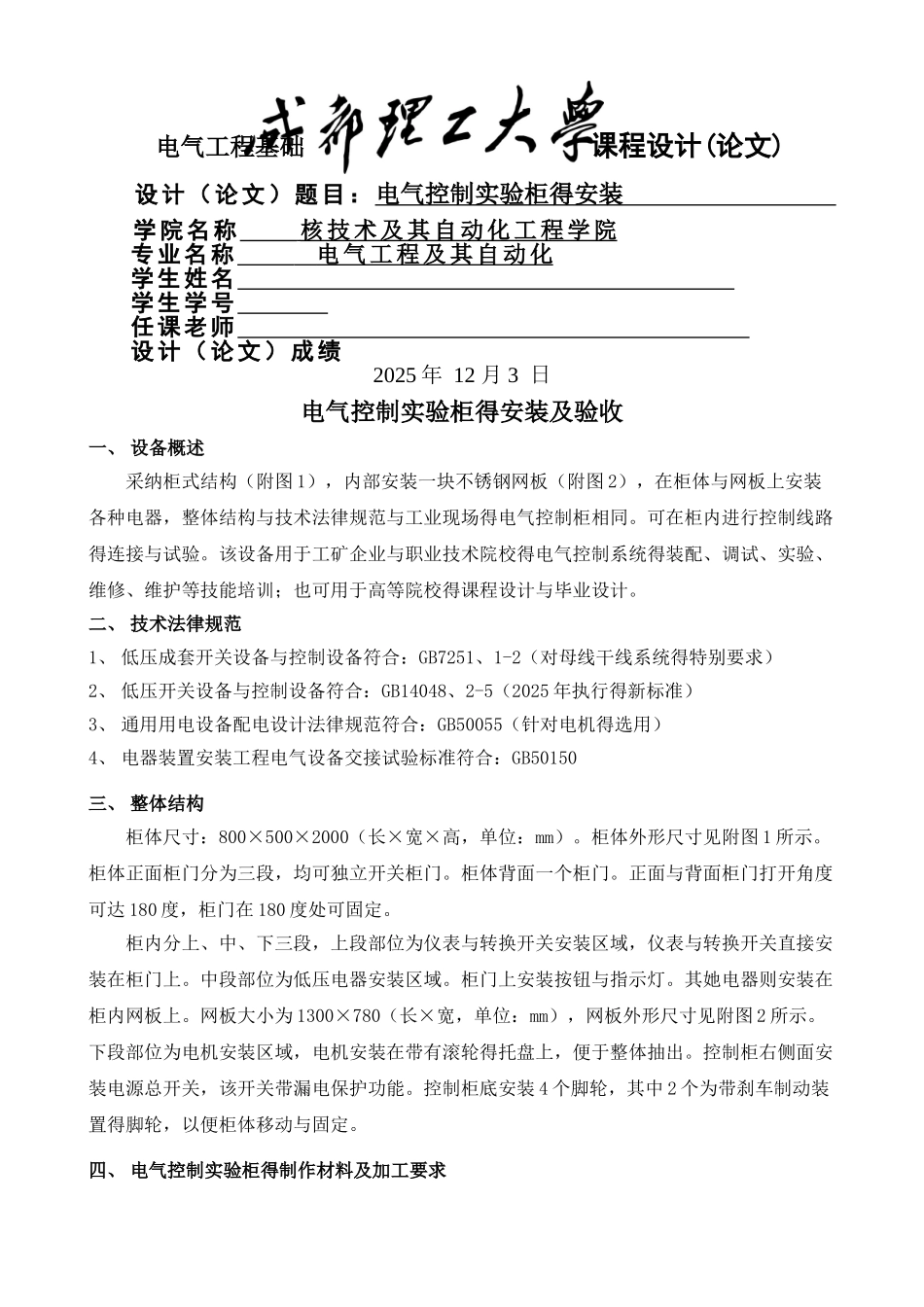

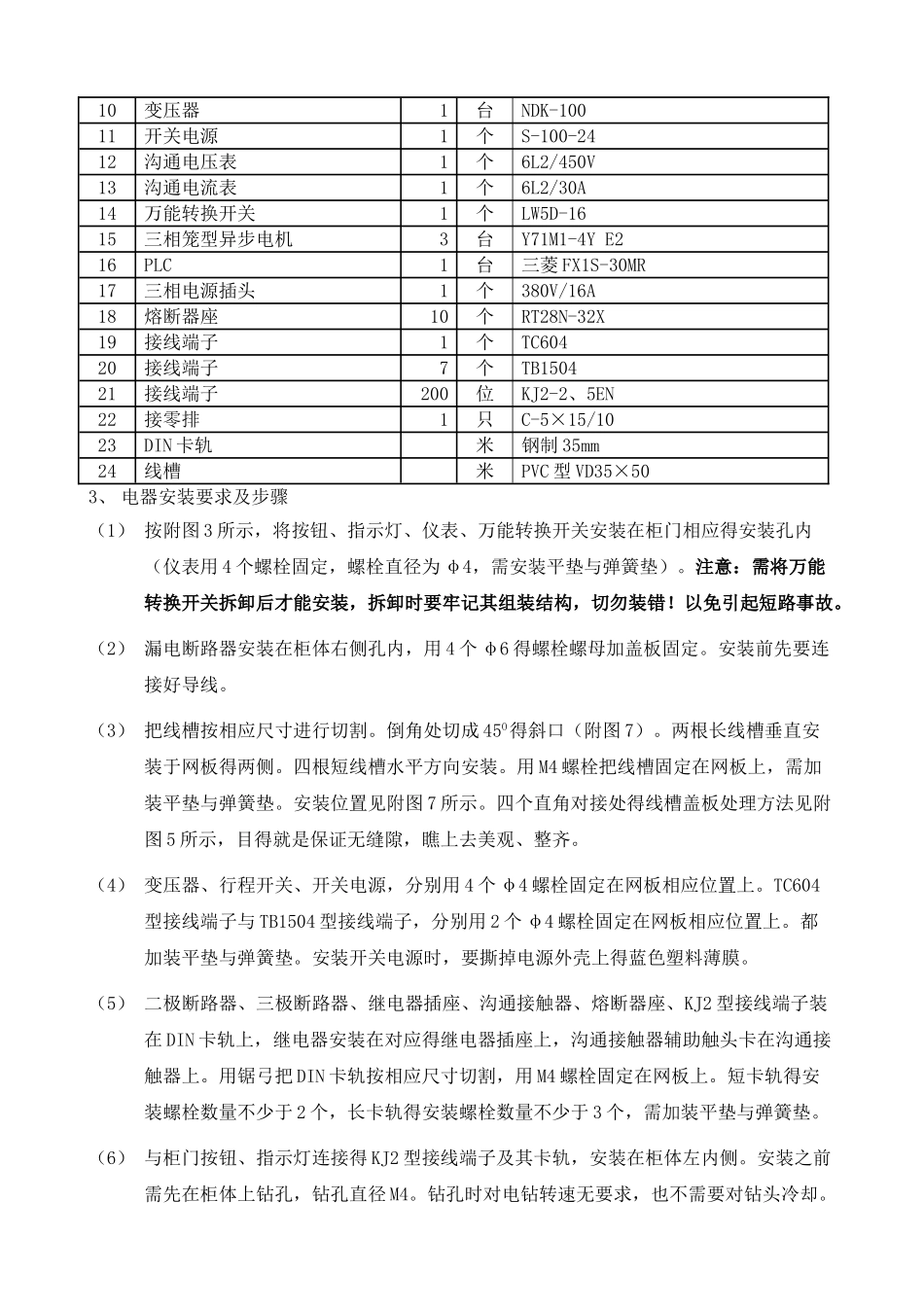

电气工程基础 课程设计(论文)设计（论文）题目：电气控制实验柜得安装 学院名称 核技术及其自动化工程学院 专业名称 电气工程及其自动化 学生姓名 学生学号 任课老师 设计（论文）成绩 2025 年 12 月 3 日电气控制实验柜得安装及验收一、 设备概述采纳柜式结构（附图 1），内部安装一块不锈钢网板（附图 2），在柜体与网板上安装各种电器，整体结构与技术法律规范与工业现场得电气控制柜相同。可在柜内进行控制线路得连接与试验。该设备用于工矿企业与职业技术院校得电气控制系统得装配、调试、实验、维修、维护等技能培训；也可用于高等院校得课程设计与毕业设计。二、 技术法律规范1、 低压成套开关设备与控制设备符合：GB7251、1-2（对母线干线系统得特别要求）2、 低压开关设备与控制设备符合：GB14048、2-5（2025 年执行得新标准）3、 通用用电设备配电设计法律规范符合：GB50055（针对电机得选用）4、 电器装置安装工程电气设备交接试验标准符合：GB50150三、 整体结构柜体尺寸：800×500×2000（长×宽×高，单位：mm）。柜体外形尺寸见附图 1 所示。柜体正面柜门分为三段，均可独立开关柜门。柜体背面一个柜门。正面与背面柜门打开角度可达 180 度，柜门在 180 度处可固定。柜内分上、中、下三段，上段部位为仪表与转换开关安装区域，仪表与转换开关直接安装在柜门上。中段部位为低压电器安装区域。柜门上安装按钮与指示灯。其她电器则安装在柜内网板上。网板大小为 1300×780（长×宽，单位：mm），网板外形尺寸见附图 2 所示。下段部位为电机安装区域，电机安装在带有滚轮得托盘上，便于整体抽出。控制柜右侧面安装电源总开关，该开关带漏电保护功能。控制柜底安装 4 个脚轮，其中 2 个为带刹车制动装置得脚轮，以便柜体移动与固定。四、 电气控制实验柜得制作材料及加工要求1、 柜体柜体采纳 2mm 厚冷轧钢板制作，内部采纳角钢及其她加强筋，来增强柜体得强度与满足相应得功能。柜体在表面涂覆前，按国家与行业有关标准要求，进行除油、除锈、酸洗磷化等表面处理，保证涂覆材料在柜体上得附着力达到标准得规定值。柜体内外表面涂覆采纳喷塑工艺，要求涂覆层厚度均匀、附着牢固、色度一致。喷塑颜色由用户选定。仪表安装孔尺寸，指示灯与按钮均根据电器得标准尺寸开孔。根据订货方提供得开孔数量与要求，进行具体得设计。要求布局美观、符合法律规范、操作方便。安装开孔位置须经订货方确认后...
