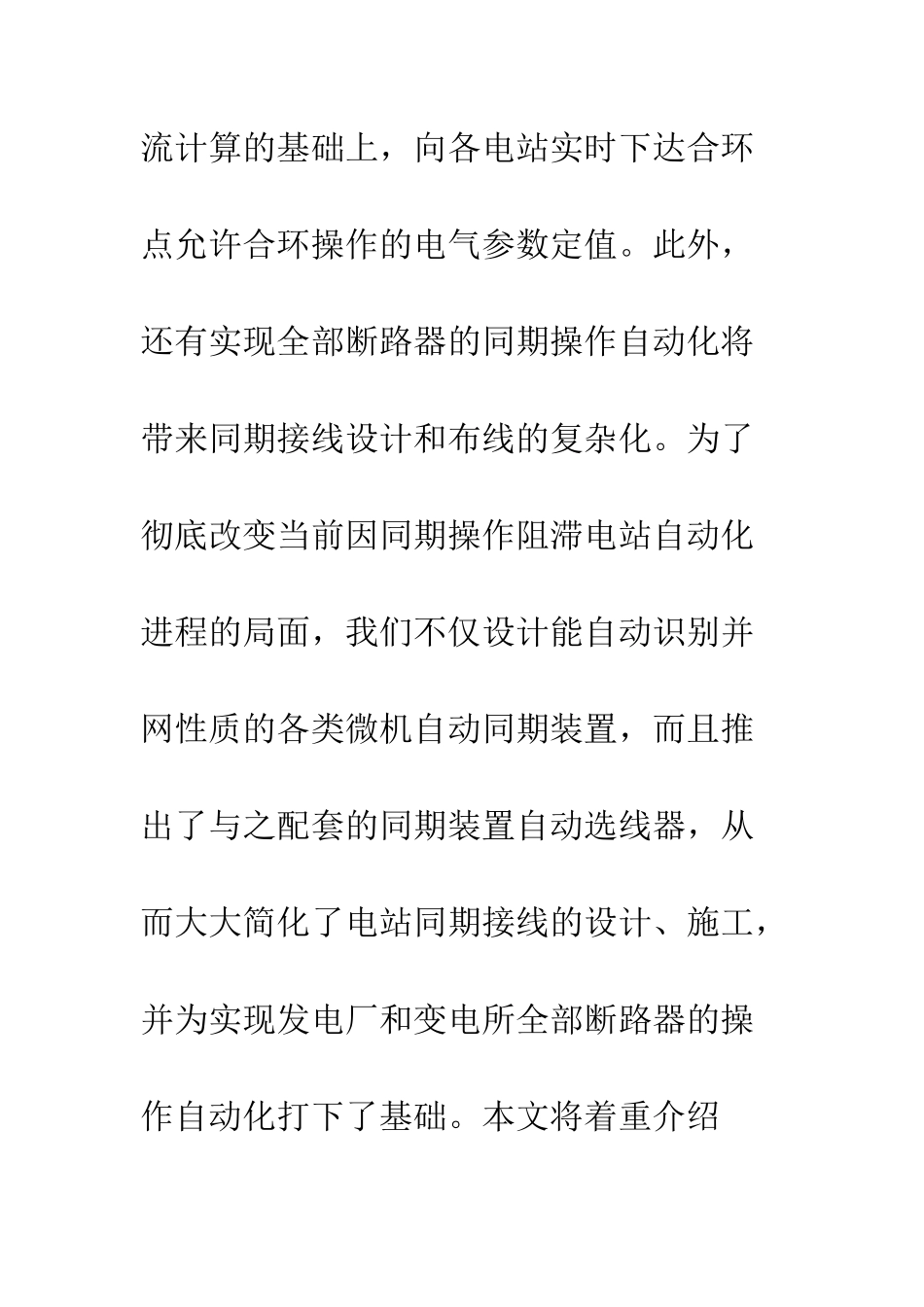

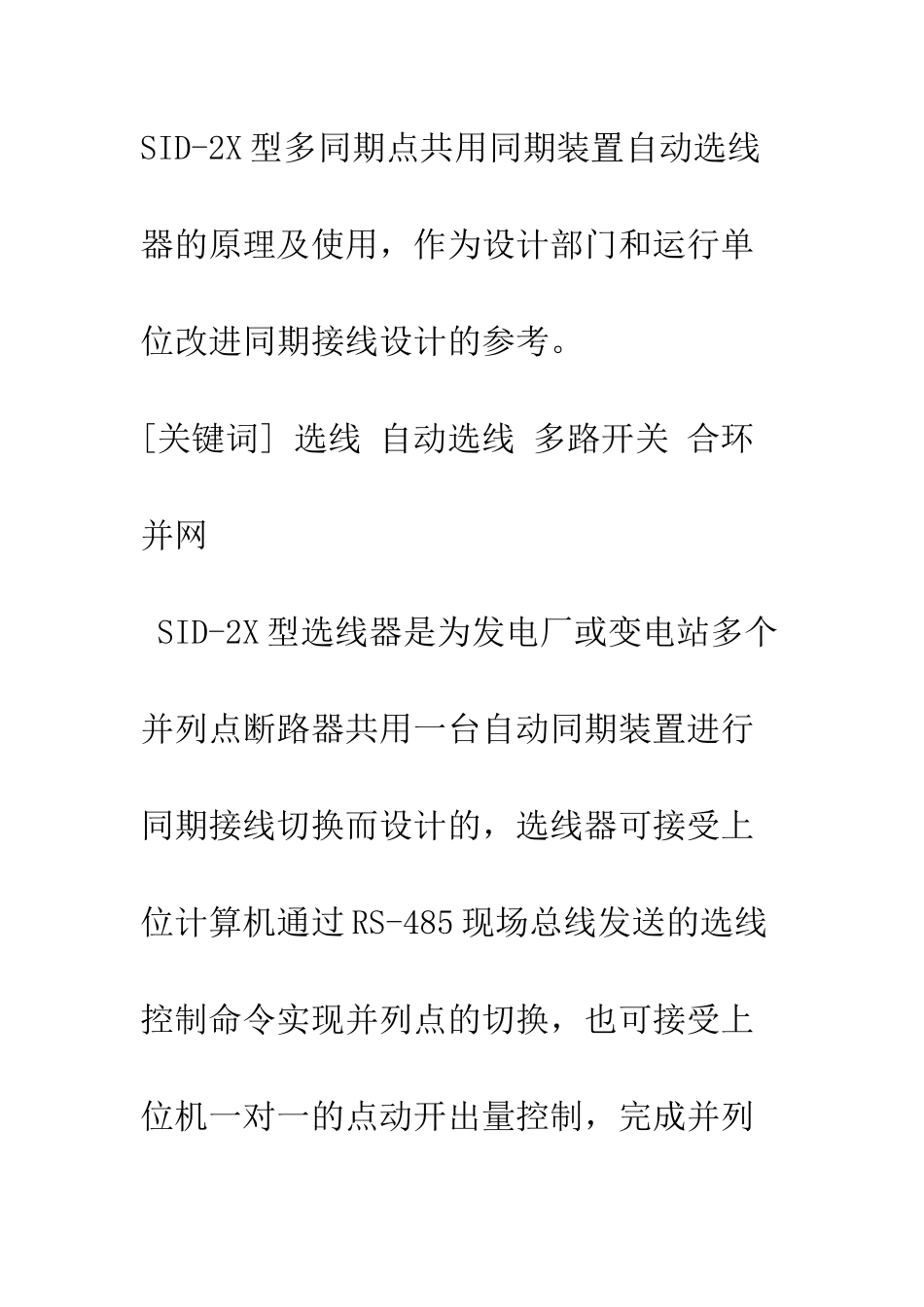

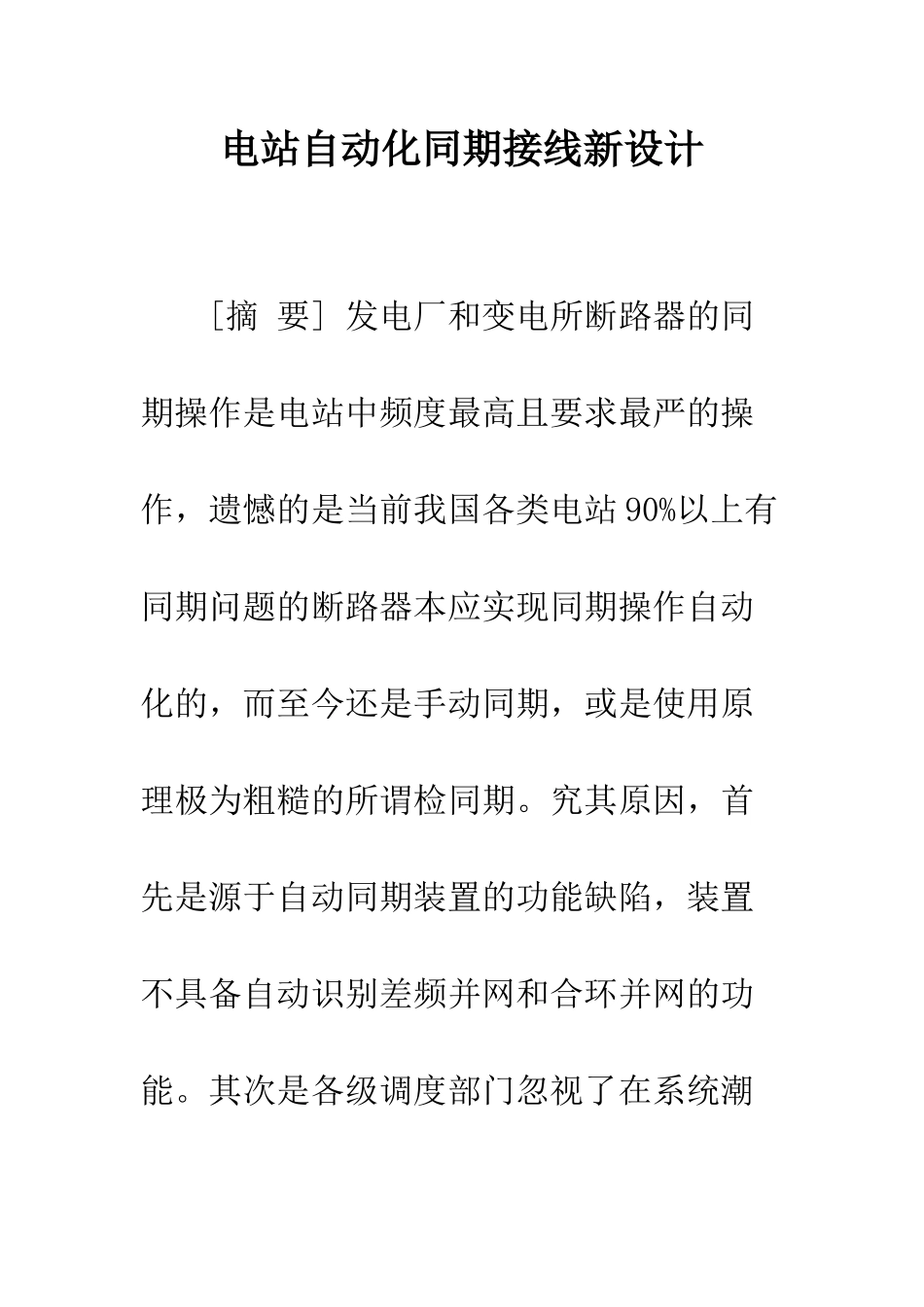

电站自动化同期接线新设计 [摘 要] 发电厂和变电所断路器的同期操作是电站中频度最高且要求最严的操作，遗憾的是当前我国各类电站 90%以上有同期问题的断路器本应实现同期操作自动化的，而至今还是手动同期，或是使用原理极为粗糙的所谓检同期。究其原因，首先是源于自动同期装置的功能缺陷，装置不具备自动识别差频并网和合环并网的功能。其次是各级调度部门忽视了在系统潮流计算的基础上，向各电站实时下达合环点允许合环操作的电气参数定值。此外，还有实现全部断路器的同期操作自动化将带来同期接线设计和布线的复杂化。为了彻底改变当前因同期操作阻滞电站自动化进程的局面，我们不仅设计能自动识别并网性质的各类微机自动同期装置，而且推出了与之配套的同期装置自动选线器，从而大大简化了电站同期接线的设计、施工，并为实现发电厂和变电所全部断路器的操作自动化打下了基础。本文将着重介绍SID-2X 型多同期点共用同期装置自动选线器的原理及使用，作为设计部门和运行单位改进同期接线设计的参考。[关键词] 选线 自动选线 多路开关 合环并网 SID-2X 型选线器是为发电厂或变电站多个并列点断路器共用一台自动同期装置进行同期接线切换而设计的，选线器可接受上位计算机通过 RS-485 现场总线发送的选线控制命令实现并列点的切换，也可接受上位机一对一的点动开出量控制，完成并列点的切换。假如需要，还可通过一对一的同期开关实施选线控制。选线器的诞生，将大大简化多并列点共用一台同期装置的同期接线设计，也减少了现场二次线的施工工作量。 SID-2X 型选线器是为深圳市智能设备开发有限公司 SID-2 系列各类同期装置配套设计的，适用于新站设计或老站改造的发电厂或变电站。选线器不仅适用于原来按同期小母线集中同期方式设计的厂、站，也同样适用于新设计具有 DCS 的发电厂。实现 DCS 不主张多台发电机共用一台同期装置，但并不意味一台发电机的专用同期装置只服务于一个并列点，而是该台同期装置应囊括与该台发电机相关的所有并列点，例如: 机端断路器、发一变组高压断路器、高压厂用母线断路器及相关的起备变断路器等。因此，选线器对实现 DCS 的发电机也是必要的。 由于大量同期装置只是为差频并网设计的，例如由发电机端断路器或发变组高压侧断路器并网。但这些同期装置不能胜任同频并网的操作，而在电站内不少断路器都可能碰上合环并网的问题，例如发电厂厂用电系统中的很多操作都会遇到合环操作。过去在...
