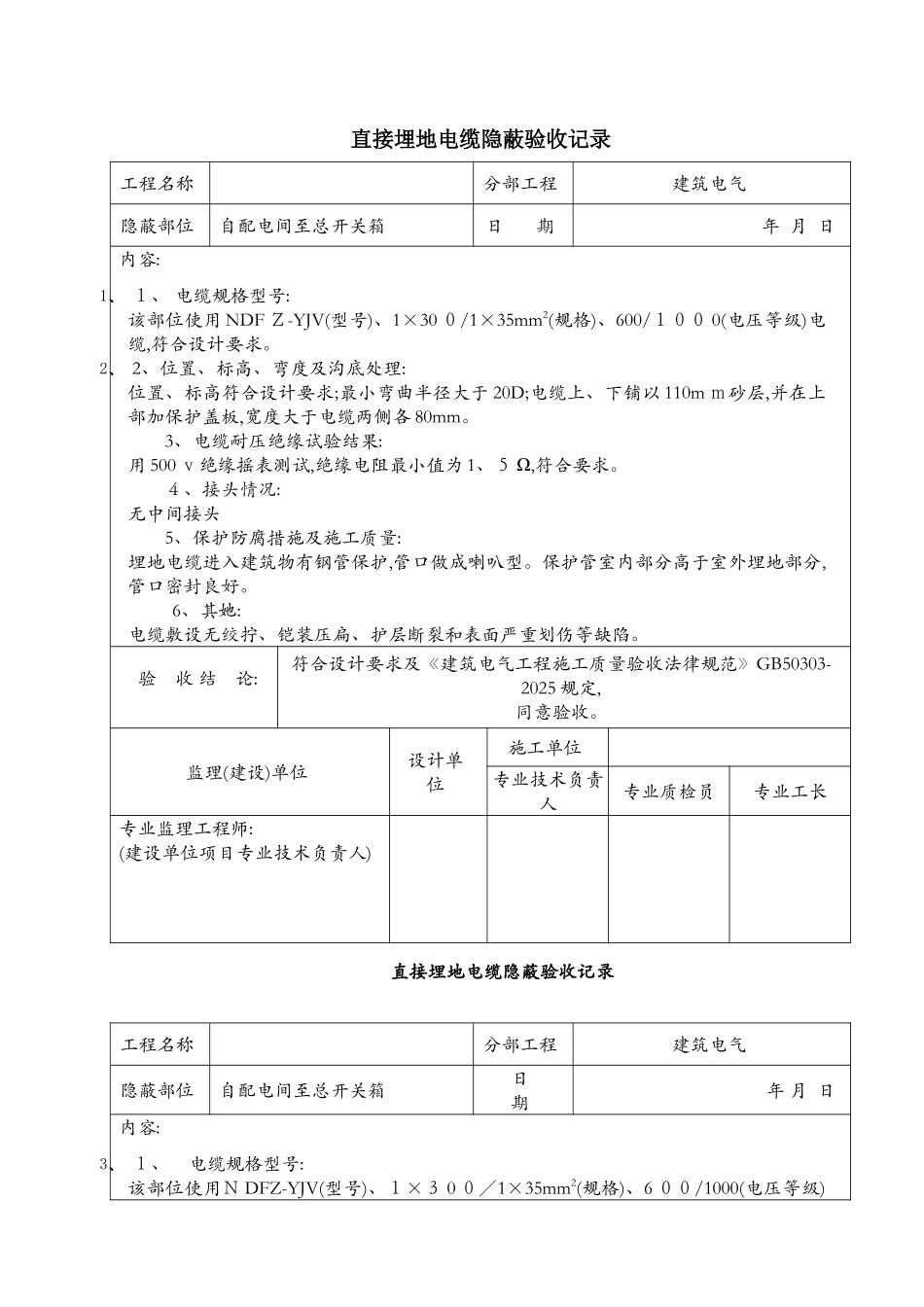

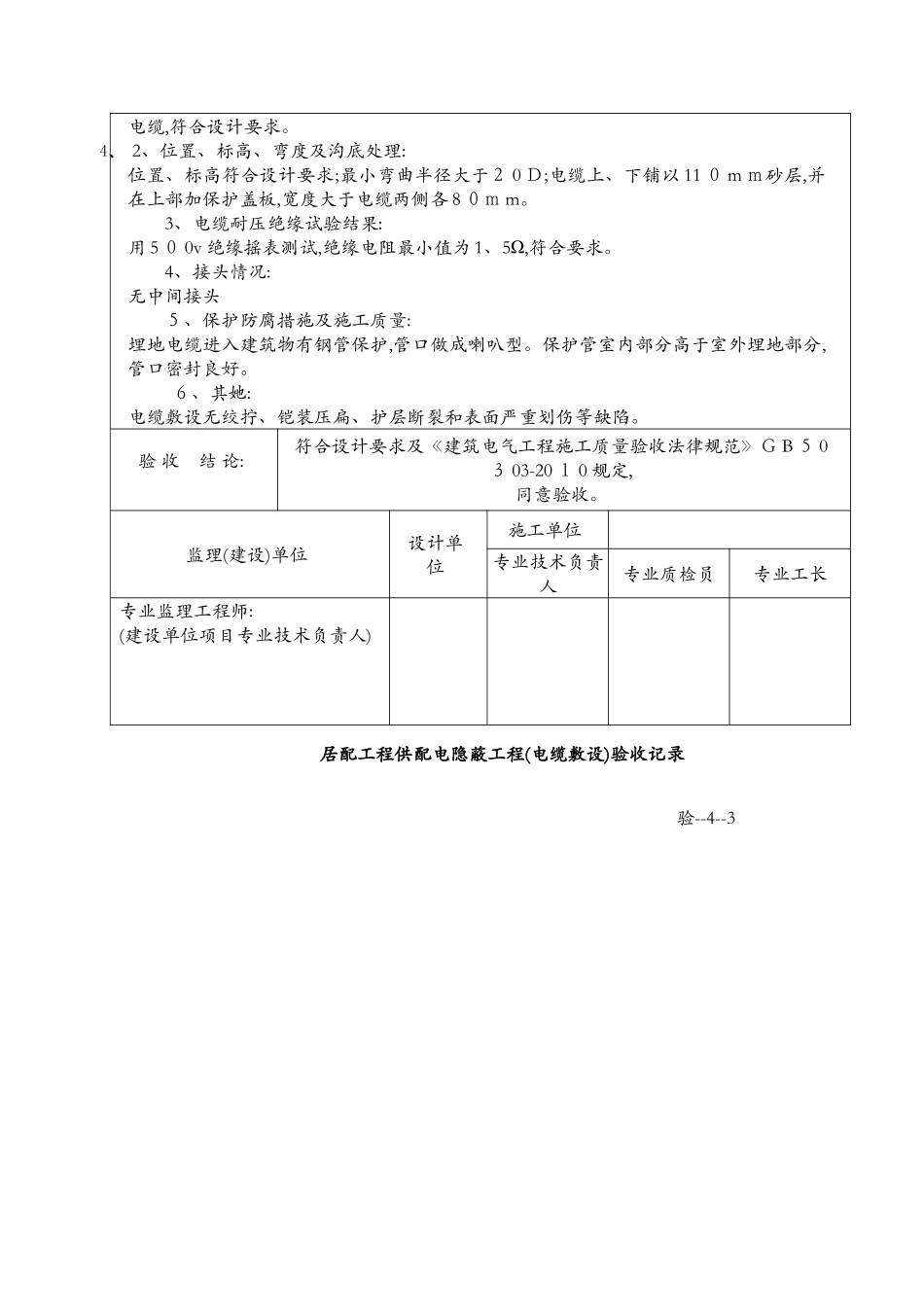

直接埋地电缆隐蔽验收记录工程名称分部工程建筑电气隐蔽部位自配电间至总开关箱日 期 年 月 日内容:1、 １、 电缆规格型号:该部位使用 NDF Ｚ-YJV(型号)、1×30 ０/1×35mm2(规格)、600/１００ 0(电压等级)电缆,符合设计要求。2、 2、位置、标高、弯度及沟底处理:位置、标高符合设计要求;最小弯曲半径大于 20D;电缆上、下铺以 110m ｍ砂层,并在上部加保护盖板,宽度大于电缆两侧各 80mm。3、电缆耐压绝缘试验结果:用 500 ｖ绝缘摇表测试,绝缘电阻最小值为 1、５ Ω,符合要求。４、接头情况:无中间接头5、保护防腐措施及施工质量:埋地电缆进入建筑物有钢管保护,管口做成喇叭型。保护管室内部分高于室外埋地部分,管口密封良好。6、其她:电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。验 收 结 论:符合设计要求及《建筑电气工程施工质量验收法律规范》GB50303-2025 规定,同意验收。监理(建设)单位设计单位施工单位专业技术负责人专业质检员专业工长专业监理工程师:(建设单位项目专业技术负责人)直接埋地电缆隐蔽验收记录工程名称分部工程建筑电气隐蔽部位自配电间至总开关箱日 期 年 月 日内容:3、 １、 电缆规格型号:该部位使用Ｎ DFZ-YJV(型号)、１×３ 0 ０／1×35mm2(规格)、6 ００/1000(电压等级)电缆,符合设计要求。4、 2、位置、标高、弯度及沟底处理:位置、标高符合设计要求;最小弯曲半径大于２ 0 Ｄ;电缆上、下铺以 11 ０ m ｍ砂层,并在上部加保护盖板,宽度大于电缆两侧各 8 ０ｍ m。3、电缆耐压绝缘试验结果:用 5 ０ 0v 绝缘摇表测试,绝缘电阻最小值为 1、5Ω,符合要求。 4、接头情况:无中间接头５、保护防腐措施及施工质量:埋地电缆进入建筑物有钢管保护,管口做成喇叭型。保护管室内部分高于室外埋地部分,管口密封良好。６、其她:电缆敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。验 收 结 论:符合设计要求及《建筑电气工程施工质量验收法律规范》Ｇ B ５ 0３ 03-20 １ 0 规定,同意验收。监理(建设)单位设计单位施工单位专业技术负责人专业质检员专业工长专业监理工程师:(建设单位项目专业技术负责人)居配工程供配电隐蔽工程(电缆敷设)验收记录验--4--3工程名称日期施工单位线路名称验收项目质量要求验收结果结论电缆材料电缆应采纳交联聚乙烯绝缘电力电缆,并根据使用环境采纳防水外护套、阻燃型。(高层建筑室内电缆应为阻燃型电缆),电缆截面尺寸、电压等...
