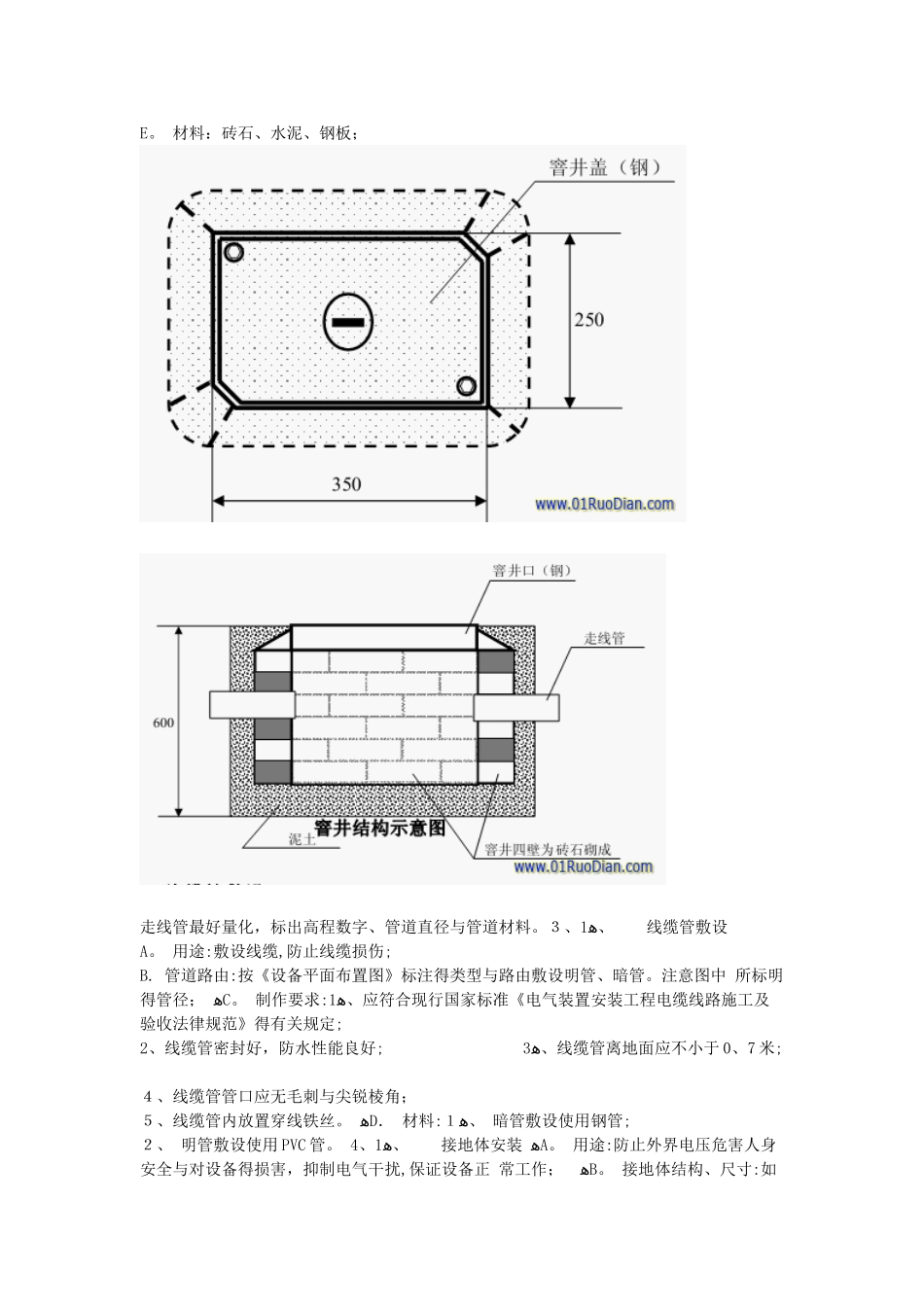

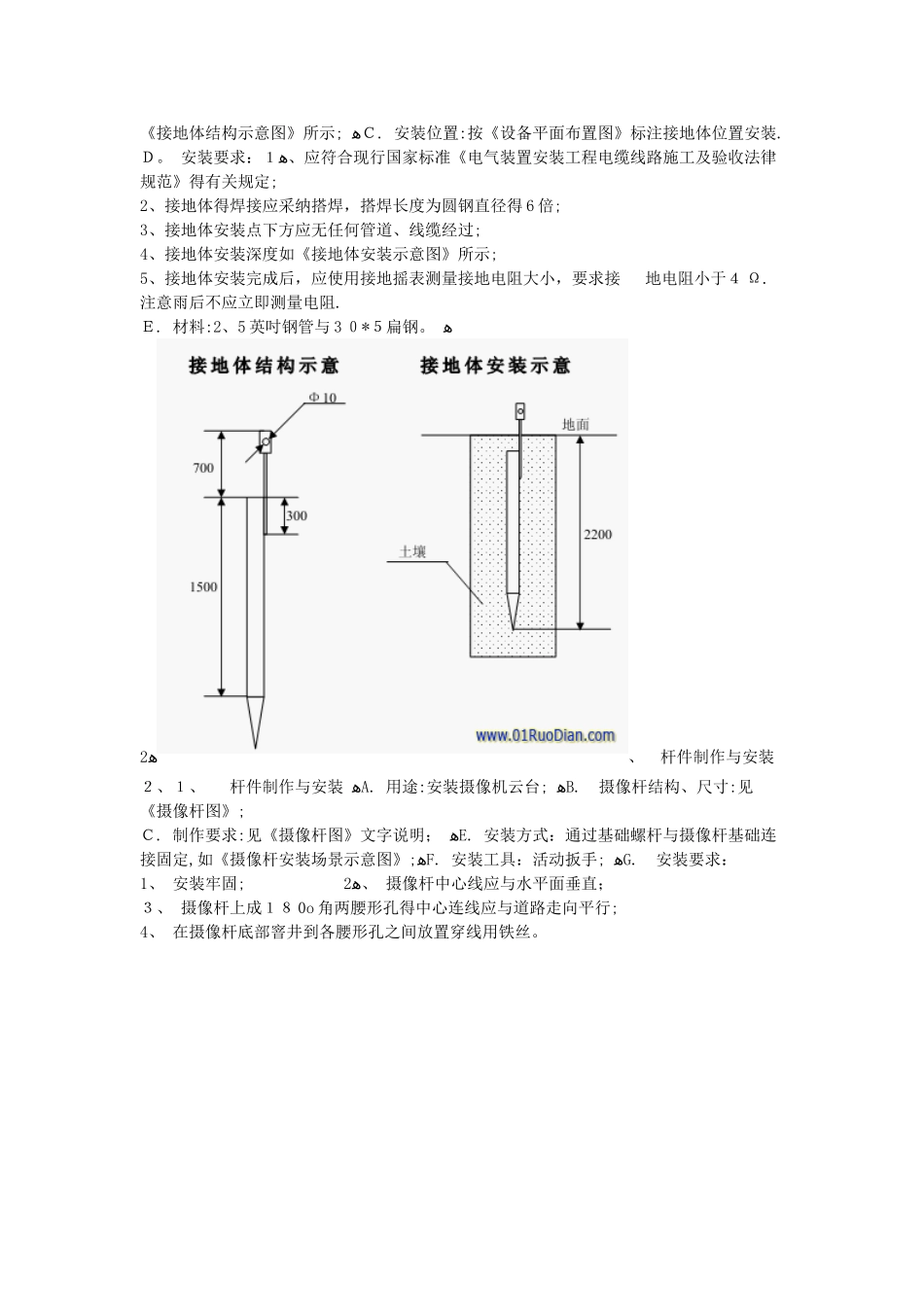

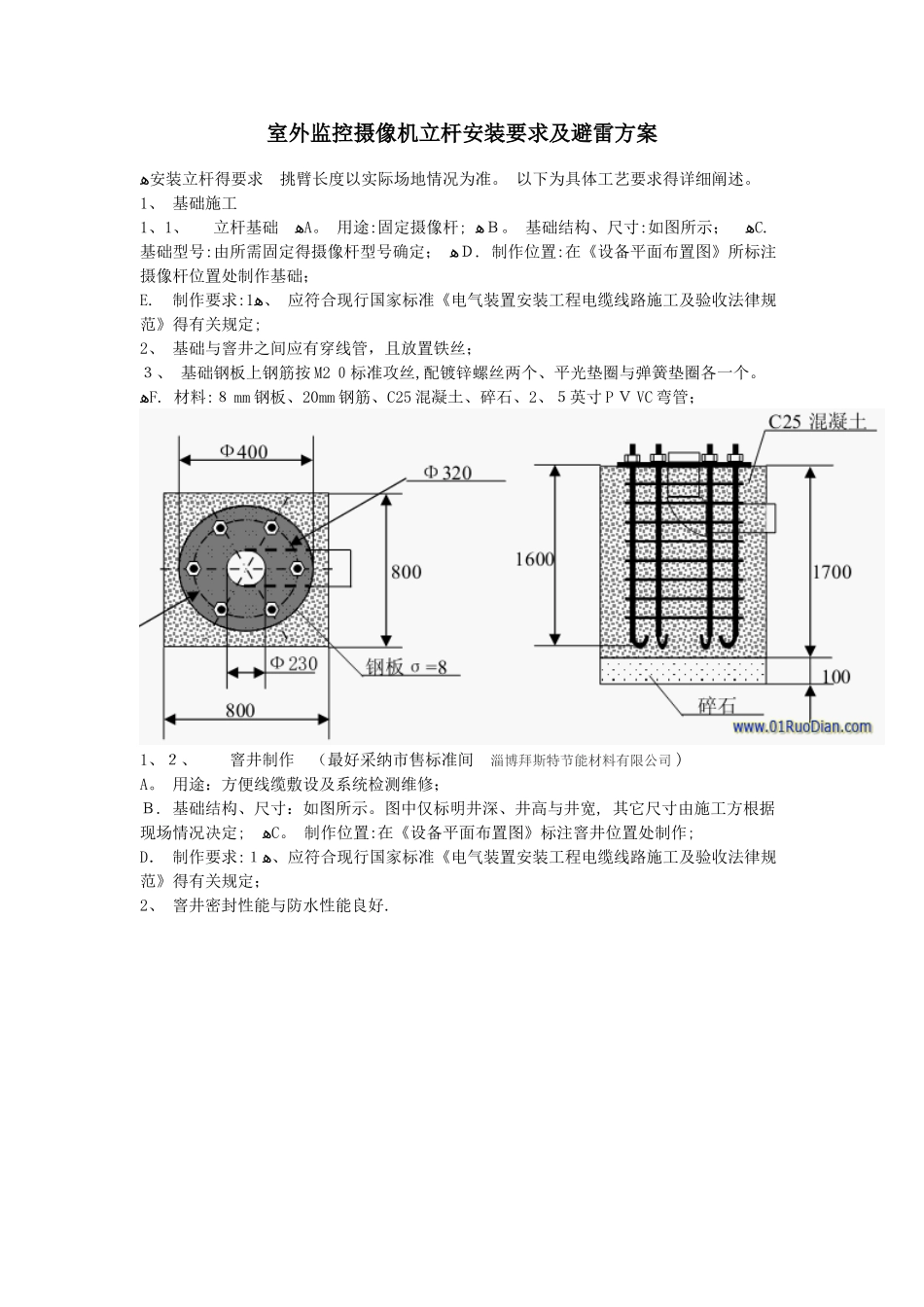

室外监控摄像机立杆安装要求及避雷方案ﻫ安装立杆得要求 挑臂长度以实际场地情况为准。 以下为具体工艺要求得详细阐述。1、 基础施工 1、1、 立杆基础 ﻫA。 用途:固定摄像杆; ﻫＢ。 基础结构、尺寸:如图所示； ﻫC. 基础型号:由所需固定得摄像杆型号确定； ﻫＤ. 制作位置:在《设备平面布置图》所标注摄像杆位置处制作基础； E. 制作要求:ﻫ1、 应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》得有关规定; 2、 基础与窨井之间应有穿线管，且放置铁丝； ３、 基础钢板上钢筋按 M2 ０标准攻丝,配镀锌螺丝两个、平光垫圈与弹簧垫圈各一个。 ﻫF. 材料:８ mm 钢板、20mm 钢筋、C25 混凝土、碎石、2、５英寸 P Ｖ VC 弯管； 1、２、 窨井制作 （最好采纳市售标准间 淄博拜斯特节能材料有限公司 )A。 用途：方便线缆敷设及系统检测维修； Ｂ. 基础结构、尺寸：如图所示。图中仅标明井深、井高与井宽, 其它尺寸由施工方根据现场情况决定; ﻫC。 制作位置:在《设备平面布置图》标注窨井位置处制作; D． 制作要求:ﻫ１、应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》得有关规定； 2、 窨井密封性能与防水性能良好. E。 材料：砖石、水泥、钢板；走线管最好量化，标出高程数字、管道直径与管道材料。ﻫ1、３、 线缆管敷设 A。 用途:敷设线缆,防止线缆损伤; B. 管道路由:按《设备平面布置图》标注得类型与路由敷设明管、暗管。注意图中 所标明得管径； ﻫC。 制作要求:ﻫ1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》得有关规定; 2、线缆管密封好，防水性能良好; ﻫ3、线缆管离地面应不小于 0、7 米; ４、线缆管管口应无毛刺与尖锐棱角； ５、线缆管内放置穿线铁丝。 ﻫD． 材料:ﻫ１、 暗管敷设使用钢管; ２、 明管敷设使用 PVC 管。 ﻫ1、4、 接地体安装 ﻫA。 用途:防止外界电压危害人身安全与对设备得损害，抑制电气干扰,保证设备正 常工作； ﻫB。 接地体结构、尺寸:如《接地体结构示意图》所示; ﻫＣ. 安装位置:按《设备平面布置图》标注接地体位置安装.Ｄ。 安装要求：ﻫ１、应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》得有关规定; 2、接地体得焊接应采纳搭焊，搭焊长度为圆钢直径得 6 倍; 3、接地体安装点下方应无任何管道、线缆经过; 4、接地体安装深度如《接地体...
