监控立杆的安装操作

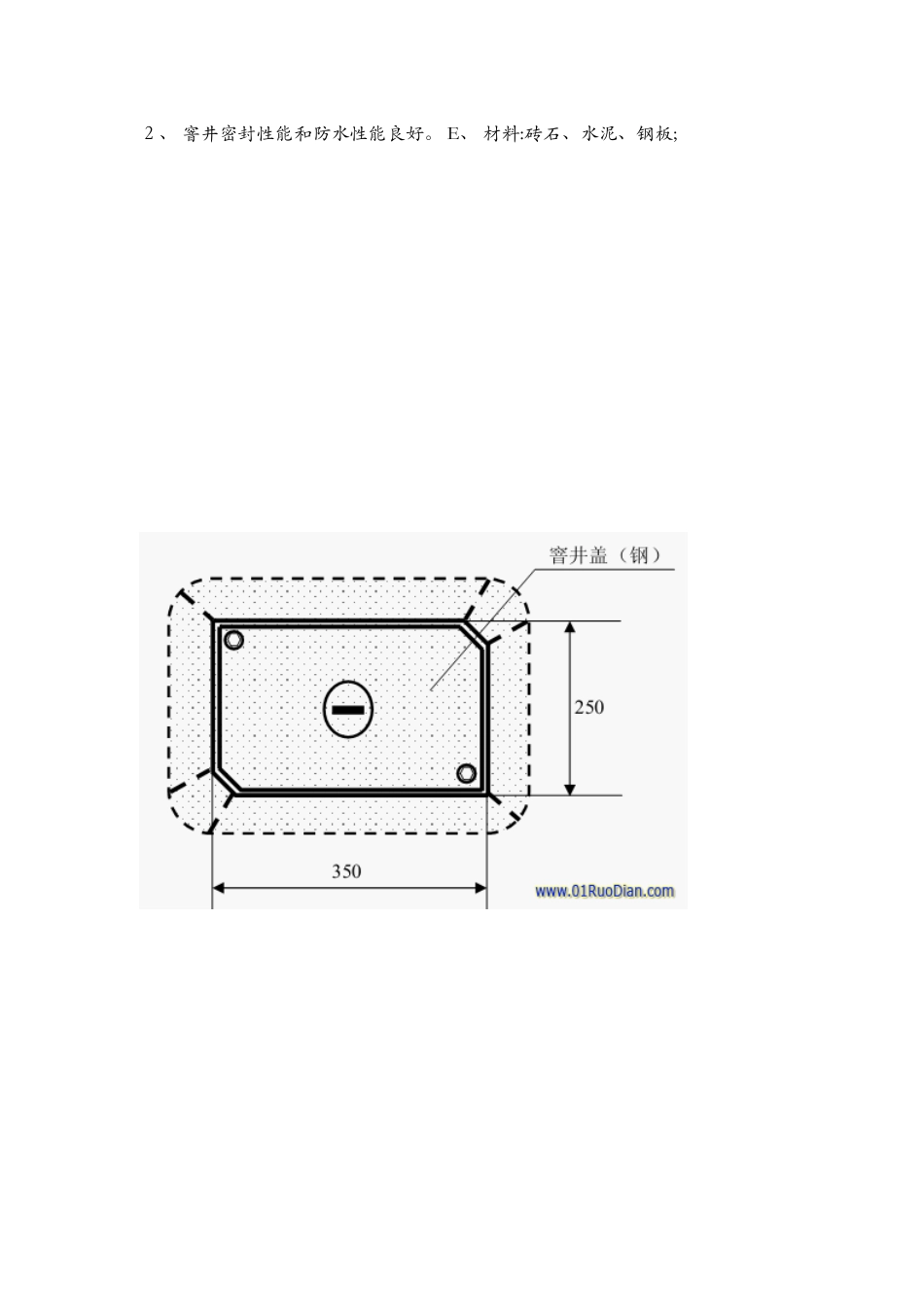

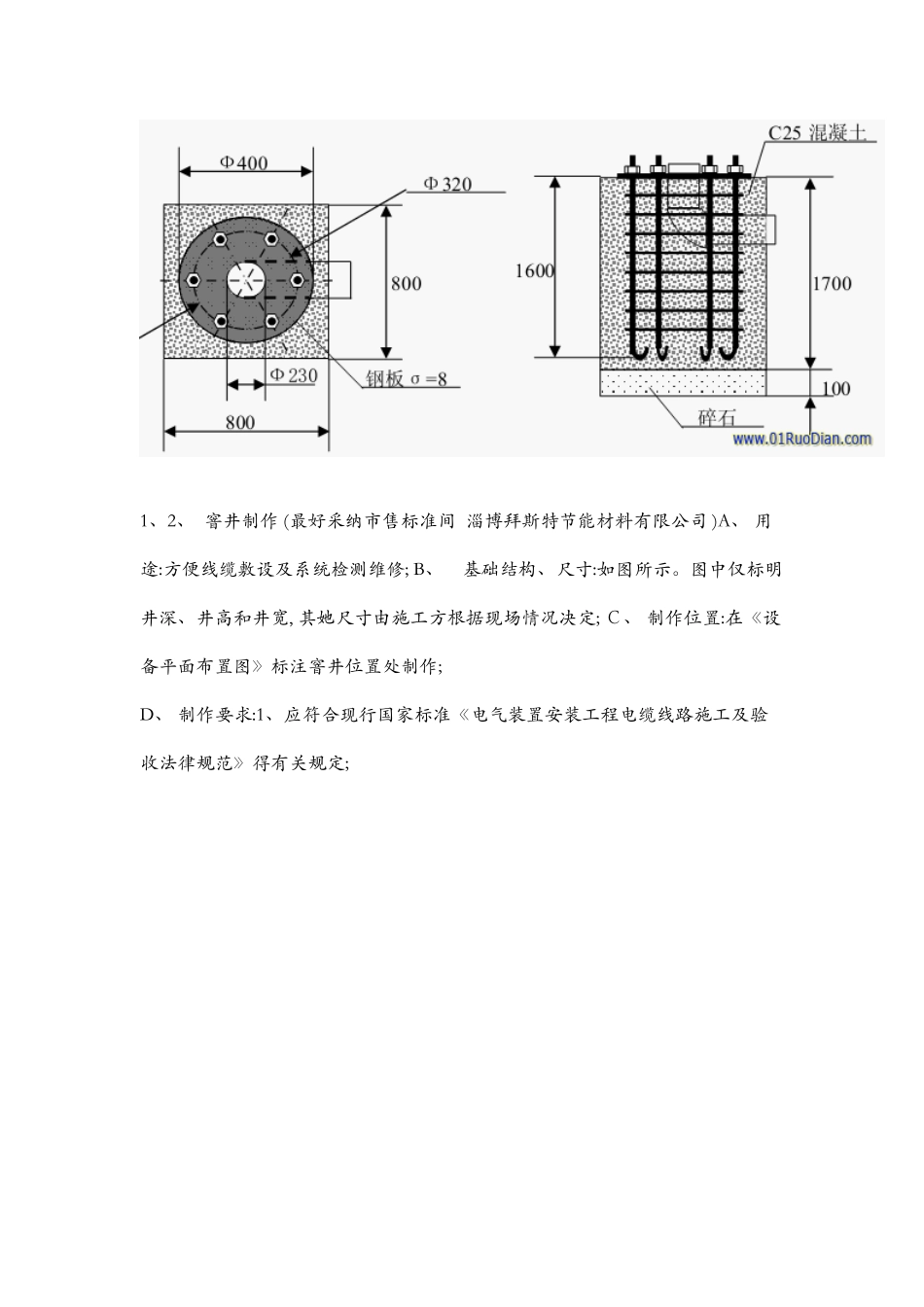

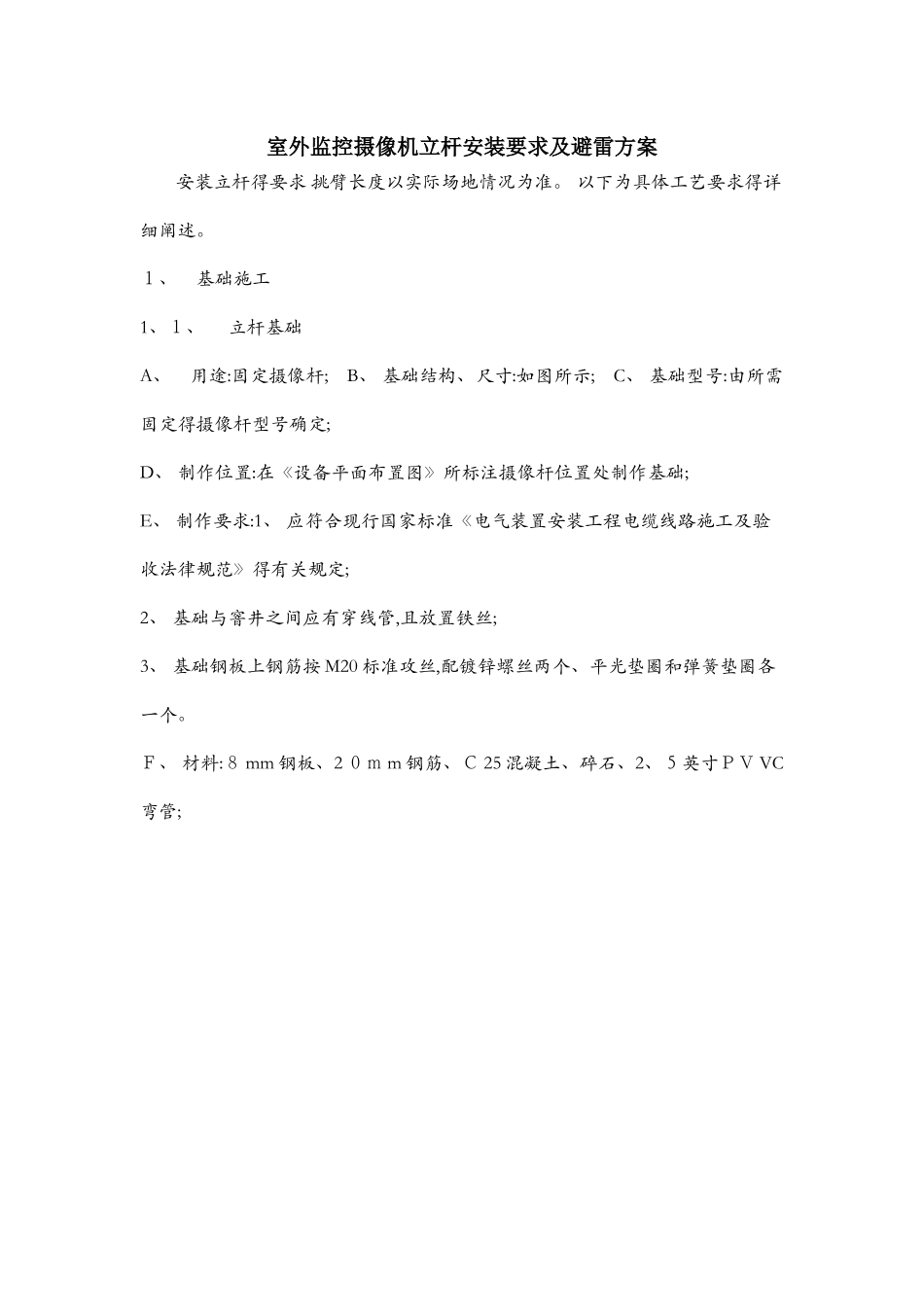

室外监控摄像机立杆安装要求及避雷方案安装立杆得要求 挑臂长度以实际场地情况为准。 以下为具体工艺要求得详细阐述。１、 基础施工 1、１、 立杆基础 A、 用途:固定摄像杆; B、 基础结构、尺寸:如图所示; C、 基础型号:由所需固定得摄像杆型号确定; D、 制作位置:在《设备平面布置图》所标注摄像杆位置处制作基础; E、 制作要求:1、 应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》得有关规定; 2、 基础与窨井之间应有穿线管,且放置铁丝; 3、 基础钢板上钢筋按 M20 标准攻丝,配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。 Ｆ、 材料:８ mm 钢板、2 ０ｍ m 钢筋、Ｃ 25 混凝土、碎石、2、５英寸ＰＶ VC弯管; 1、2、 窨井制作 (最好采纳市售标准间 淄博拜斯特节能材料有限公司 )A、 用途:方便线缆敷设及系统检测维修; B、 基础结构、尺寸:如图所示。图中仅标明井深、井高和井宽, 其她尺寸由施工方根据现场情况决定; Ｃ、 制作位置:在《设备平面布置图》标注窨井位置处制作; D、 制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》得有关规定; ２、 窨井密封性能和防水性能良好。 E、 材料:砖石、水泥、钢板;走线管最好量化,标出高程数字、管道直径和管道材料。1、3、 线缆管敷设 A、 用途:敷设线缆,防止线缆损伤; B、 管道路由:按《设备平面布置图》标注得类型和路由敷设明管、暗管。注意图中 所标明得管径; Ｃ、 制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》得有关规定; 2、线缆管密封好,防水性能良好; 3、线缆管离地面应不小于０、7 米; 4、线缆管管口应无毛刺和尖锐棱角; 5、线缆管内放置穿线铁丝。 Ｄ、 材料:１、 暗管敷设使用钢管; 2、 明管敷设使用 P ＶＣ管。 1、4、 接地体安装 A、 用途:防止外界电压危害人身安全和对设备得损害,抑制电气干扰,保证设备正 常工作; B、 接地体结构、尺寸:如《接地体结构示意图》所示; Ｃ、 安装位置:按《设备平面布置图》标注接地体位置安装。D、 安装要求:１、应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》得有关规定; ２、接地体得焊接应采纳搭焊,搭焊长度为圆钢直径得 6 倍; 3、接地体安装点下方应无任何管道、线缆经过; 4、接地体安装深度如《接地体安装示意图》所示; 5、接地体安装完成后,应使用接地摇...
