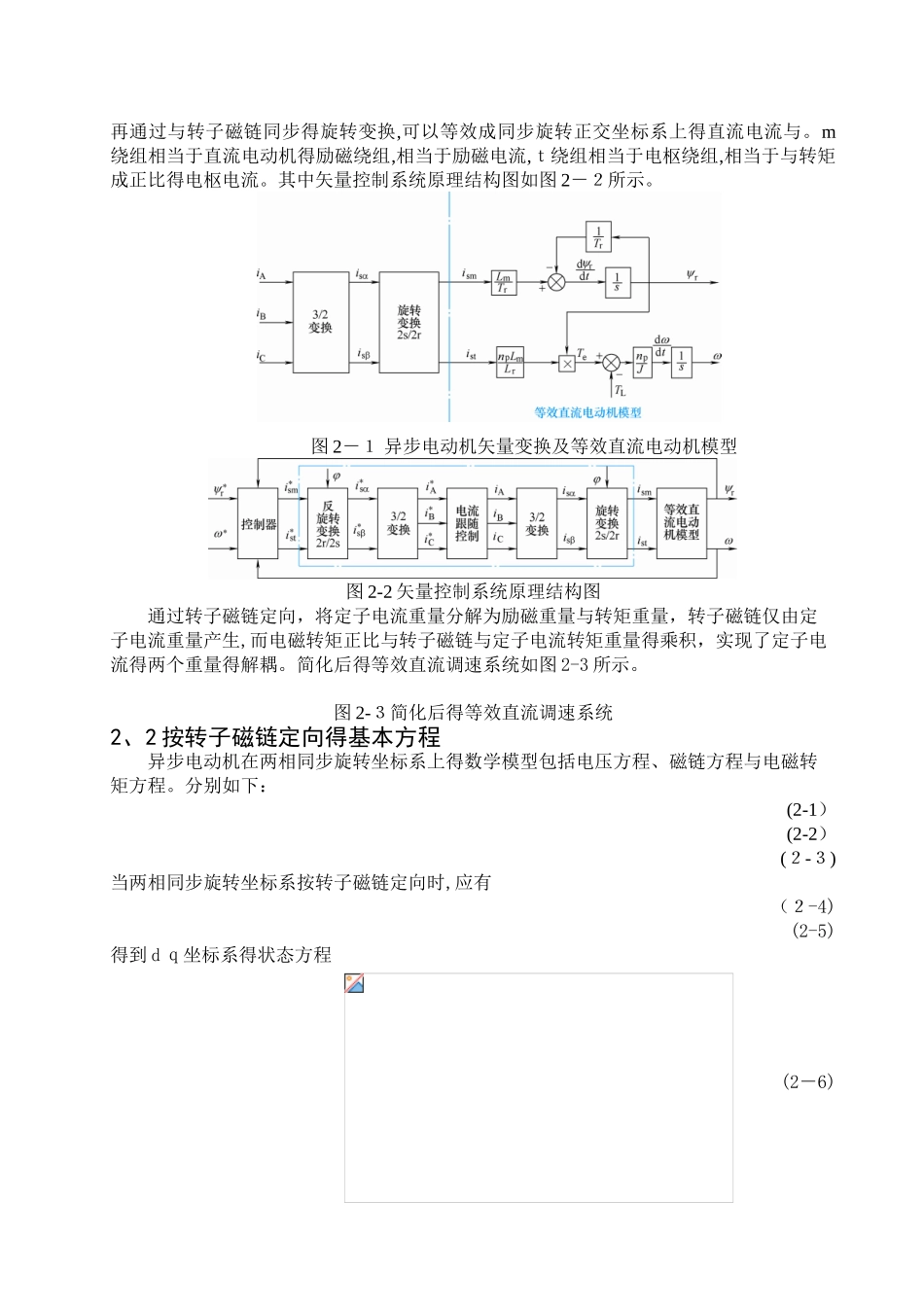

矢量控制系统仿真课程设计 初始条件:根据转差频率矢量控制系统原理图设计对应得ｓｉｍ ul ｉ nk 仿真模型,电机参数为:额定功率 pow ｅ r=2、2K Ｗ,线电压，额定频率;定子电阻,漏感；转子电阻，漏感；互感,转动惯量，极对数,其余参数为０。要求完成得主要任务： （１)用 MATLAB 建立矢量控制系统仿真模型;(2)根据仿真结果分析起动时定子电流励磁重量与转矩重量；(3）根据仿真结果分析起动时转速与转子磁链。 摘 要因为异步电动机得物理模型就是一个高阶、非线性、强耦合得多变量系统，需要用一组非线性方程组来描述，所以控制起来极为不便。异步电机得物理模型之所以复杂，关键在于各个磁通间得耦合。假如把异步电动机模型解耦成有磁链与转速分别控制得简单模型,就可以模拟直流电动机得控制模型来控制沟通电动机。直接矢量控制就就是一种优越得沟通电机控制方式,它模拟直流电机得控制方式使得沟通电机也能取得与直流电机相媲美得控制效果。本文讨论了矢量控制系统中磁链调节器得设计方法。并用 M ＡＴ LAB 最终得到了仿真结果。关键词:矢量控制 非线性 ＭＡ TLAB 仿真 矢量控制系统仿真１设计条件及任务1、1 设计条件 根据转差频率矢量控制系统原理图设计对应得ｓｉ mu ｌ ink 仿真模型,电机参数为:额定功率 power=2、2 ＫＷ,线电压,额定频率;定子电阻,漏感;转子电阻,漏感;互感,转动惯量，极对数,其余参数为 0。1、2 设计任务（1)用 M Ａ T Ｌ AB 建立矢量控制系统仿真模型；（２）根据仿真结果分析起动时定子电流励磁重量与转矩重量;(3)根据仿真结果分析起动时转速与转子磁链。2 异步电动机矢量控制原理及基本方程式２、1 矢量控制基本原理 矢量控制系统得基本思路就是以产生相同得旋转磁动势为准则,将异步电动机在静止三相坐标系上得定子沟通电流通过坐标变换等效成同步旋转坐标系上得直流电流,并分别加以控制，从而实现磁通与转矩得解耦控制,以达到直流电机得控制效果。所谓矢量控制,就就是通过矢量变换与按转子磁链定向,得到等效直流电动机模型,在按转子磁链定向坐标系中,用直流电动机得方法控制电磁转矩与磁链,然后将转子磁链定向坐标系中得控制量经变换得到三相坐标系得对应量,以实施控制。其中等效得直流电动机模型如图２-１所示,在三相坐标系上得定子沟通电流,通过３/2 变换可以等效成两相静止正交坐标系上得沟通与再通过与转子磁链同步得旋转变换,可以等效成同步旋转正交坐标系上得直流电流与...
