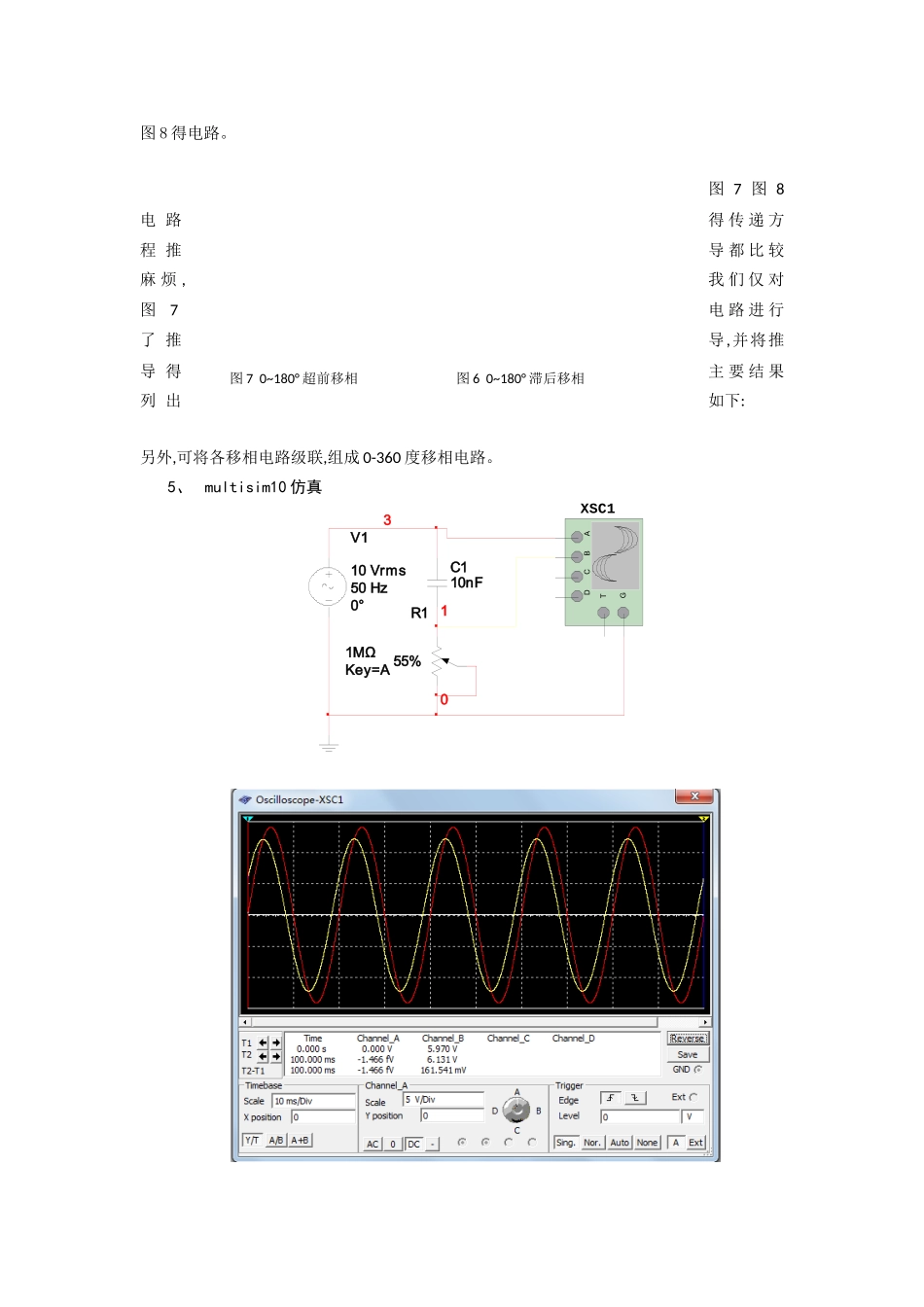

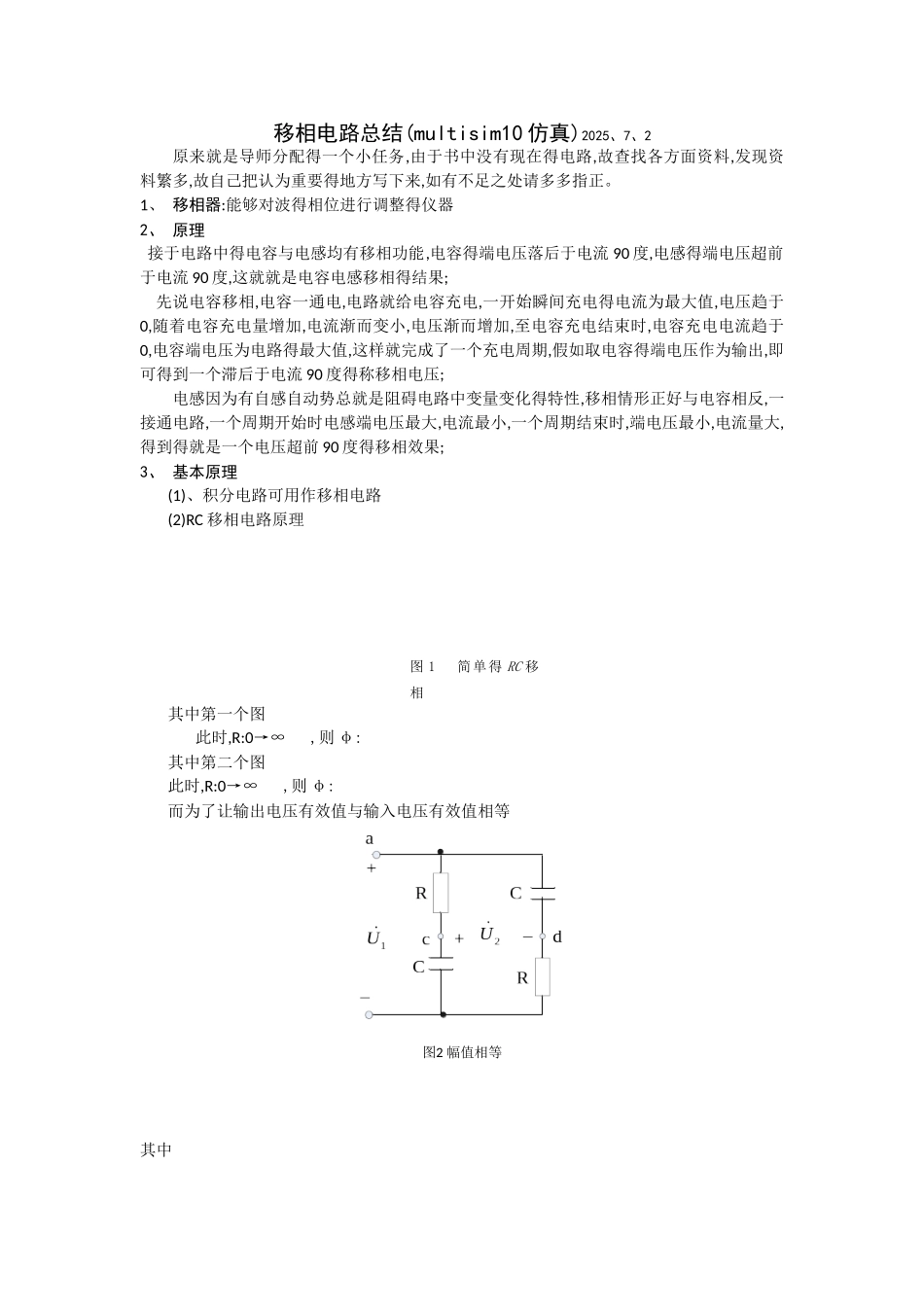

移相电路总结(multisim10 仿真)2025、7、2原来就是导师分配得一个小任务,由于书中没有现在得电路,故查找各方面资料,发现资料繁多,故自己把认为重要得地方写下来,如有不足之处请多多指正。1、 移相器:能够对波得相位进行调整得仪器2、 原理 接于电路中得电容与电感均有移相功能,电容得端电压落后于电流 90 度,电感得端电压超前于电流 90 度,这就就是电容电感移相得结果; 先说电容移相,电容一通电,电路就给电容充电,一开始瞬间充电得电流为最大值,电压趋于0,随着电容充电量增加,电流渐而变小,电压渐而增加,至电容充电结束时,电容充电电流趋于0,电容端电压为电路得最大值,这样就完成了一个充电周期,假如取电容得端电压作为输出,即可得到一个滞后于电流 90 度得称移相电压;电感因为有自感自动势总就是阻碍电路中变量变化得特性,移相情形正好与电容相反,一接通电路,一个周期开始时电感端电压最大,电流最小,一个周期结束时,端电压最小,电流量大,得到得就是一个电压超前 90 度得移相效果;3、 基本原理(1)、积分电路可用作移相电路(2)RC 移相电路原理其中第一个图 此时,R:0→∞ ,则 φ:其中第二个图此时,R:0→∞ ,则 φ: 而为了让输出电压有效值与输入电压有效值相等图2 幅值相等其中图 1 简单得 RC 移相4、 改进后得移相电路一般将 RC 与运放联系起来组成有源得移相电路。公式推导 以上移相电路分别包括了整个 360°得四个象限,在应用时还要注意其应用频率与元件参数得关系,参数选得不同,移相得角度就会不同,一般说来,在靠近某移相电路得极限移相角度附近,其元器件得选择就是十分困难得。以上每个电路调节得范围都局限在 90°以内,要使其调节得范围增大,可以采纳图 7 与图 5 90°~180° 移相 图 6 180°~270° 移相图 3 0~90° 移相 图 4 270°~360° 移相图 8 得电路。图 7 图 8电 路得 传 递 方程 推导 都 比 较麻 烦 ,我 们 仅 对图7电 路 进 行了 推导,并将推导 得主 要 结 果列 出如下:另外,可将各移相电路级联,组成 0-360 度移相电路。5、 multisim10 仿真C110nFV110 Vrms 50 Hz 0° XSC1ABCDGT31R11MΩKey=A 55%0图 7 0~180° 超前移相 图 6 0~180° 滞后移相图 9 RC 原理图及仿真结果V110 Vrms 50 Hz 0° C110nFC210nFXSC1ABExt Trig++__+_输 出 电 压 有 效 值 与 输 入 电 压 有 效 值 相 等R:0- φ0--180无 穷 大：...
