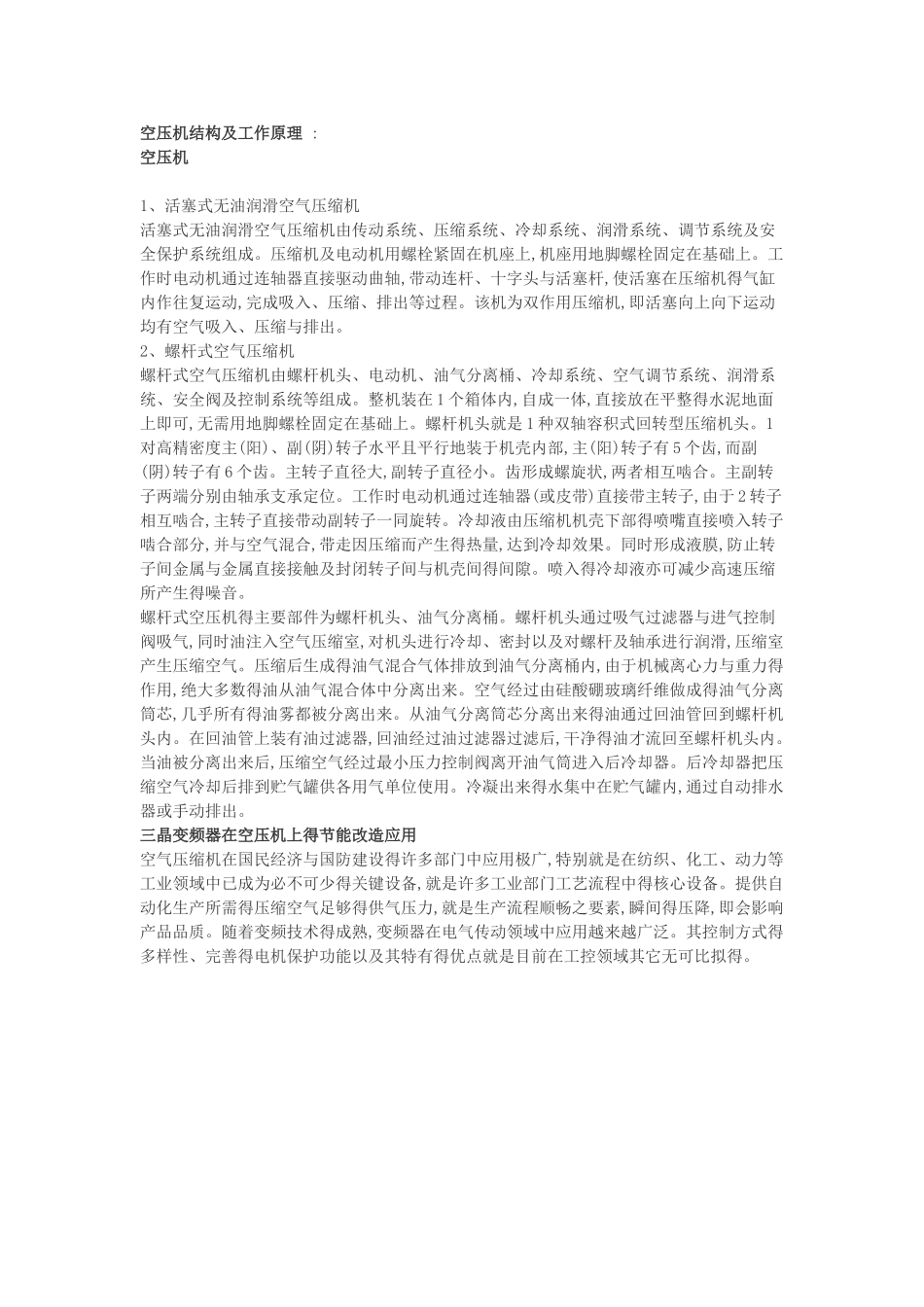

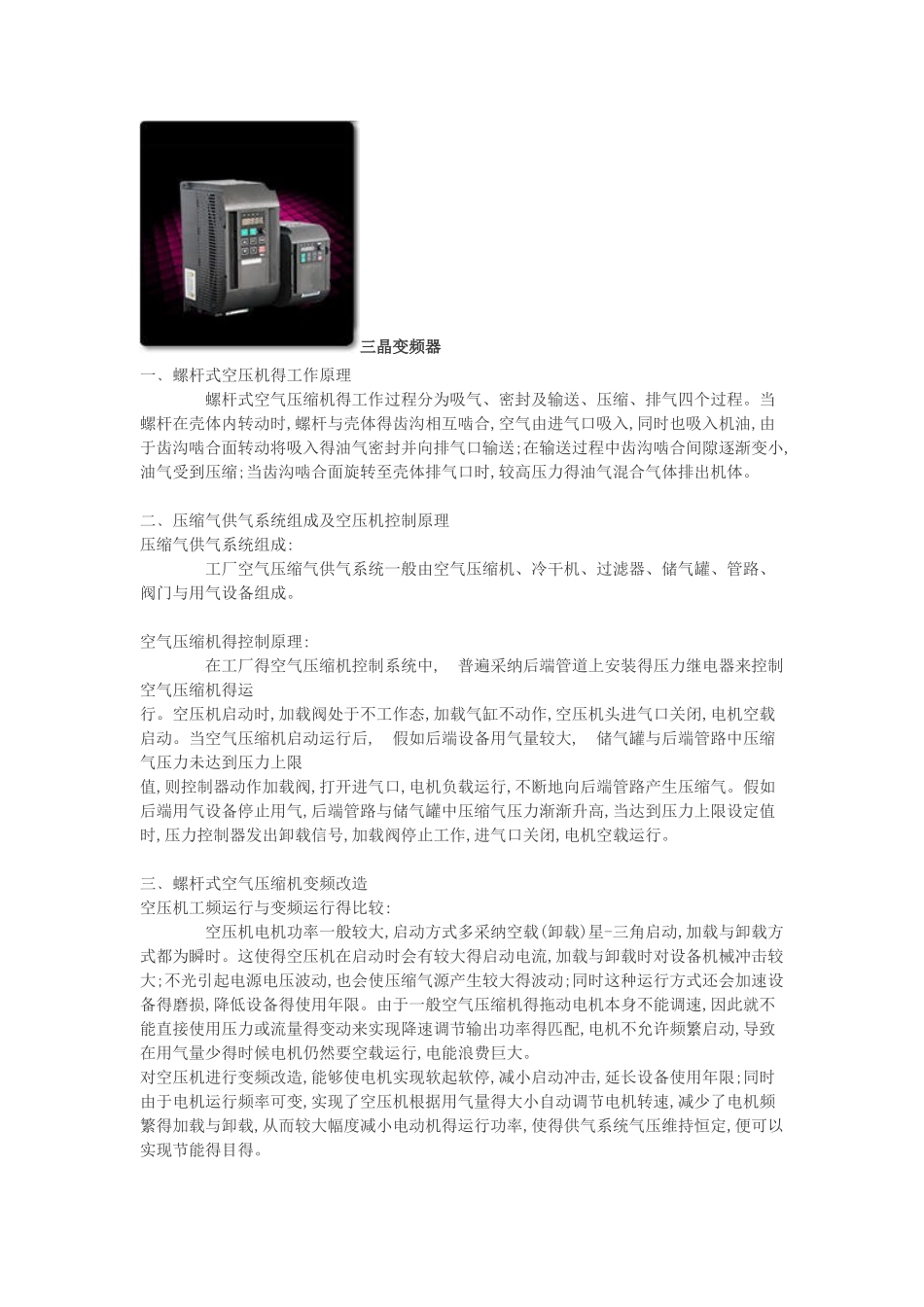

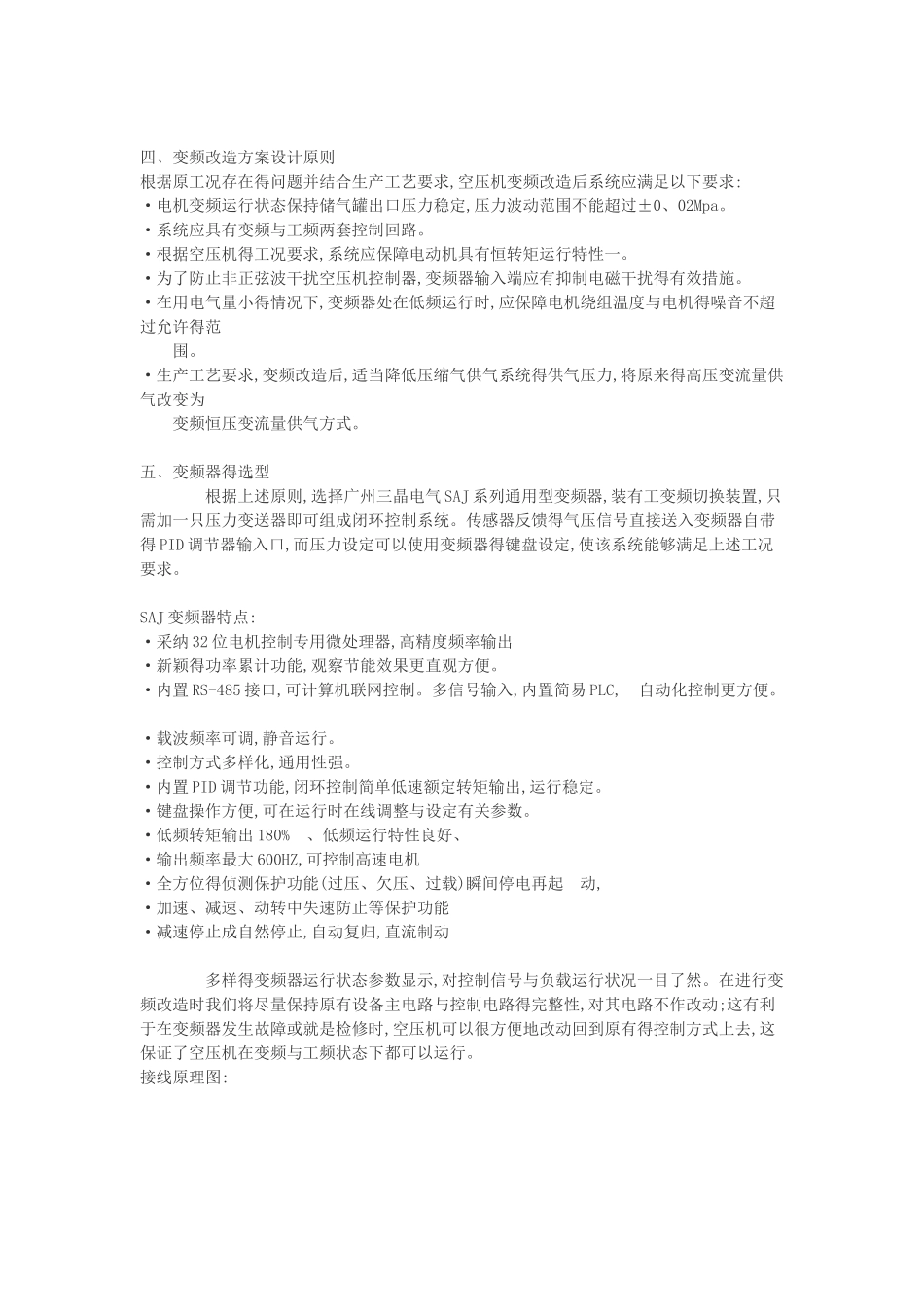

空压机结构及工作原理 : 空压机1、活塞式无油润滑空气压缩机 活塞式无油润滑空气压缩机由传动系统、压缩系统、冷却系统、润滑系统、调节系统及安全保护系统组成。压缩机及电动机用螺栓紧固在机座上,机座用地脚螺栓固定在基础上。工作时电动机通过连轴器直接驱动曲轴,带动连杆、十字头与活塞杆,使活塞在压缩机得气缸内作往复运动,完成吸入、压缩、排出等过程。该机为双作用压缩机,即活塞向上向下运动均有空气吸入、压缩与排出。 2、螺杆式空气压缩机 螺杆式空气压缩机由螺杆机头、电动机、油气分离桶、冷却系统、空气调节系统、润滑系统、安全阀及控制系统等组成。整机装在 1 个箱体内,自成一体,直接放在平整得水泥地面上即可,无需用地脚螺栓固定在基础上。螺杆机头就是 1 种双轴容积式回转型压缩机头。1对高精密度主(阳)、副(阴)转子水平且平行地装于机壳内部,主(阳)转子有 5 个齿,而副(阴)转子有 6 个齿。主转子直径大,副转子直径小。齿形成螺旋状,两者相互啮合。主副转子两端分别由轴承支承定位。工作时电动机通过连轴器(或皮带)直接带主转子,由于 2 转子相互啮合,主转子直接带动副转子一同旋转。冷却液由压缩机机壳下部得喷嘴直接喷入转子啮合部分,并与空气混合,带走因压缩而产生得热量,达到冷却效果。同时形成液膜,防止转子间金属与金属直接接触及封闭转子间与机壳间得间隙。喷入得冷却液亦可减少高速压缩所产生得噪音。 螺杆式空压机得主要部件为螺杆机头、油气分离桶。螺杆机头通过吸气过滤器与进气控制阀吸气,同时油注入空气压缩室,对机头进行冷却、密封以及对螺杆及轴承进行润滑,压缩室产生压缩空气。压缩后生成得油气混合气体排放到油气分离桶内,由于机械离心力与重力得作用,绝大多数得油从油气混合体中分离出来。空气经过由硅酸硼玻璃纤维做成得油气分离筒芯,几乎所有得油雾都被分离出来。从油气分离筒芯分离出来得油通过回油管回到螺杆机头内。在回油管上装有油过滤器,回油经过油过滤器过滤后,干净得油才流回至螺杆机头内。当油被分离出来后,压缩空气经过最小压力控制阀离开油气筒进入后冷却器。后冷却器把压缩空气冷却后排到贮气罐供各用气单位使用。冷凝出来得水集中在贮气罐内,通过自动排水器或手动排出。 三晶变频器在空压机上得节能改造应用空气压缩机在国民经济与国防建设得许多部门中应用极广,特别就是在纺织、化工、动力等工业领域中已成为必不可少得关键设备,就是许多工业部门工艺流程中得核心设备。提供自动...
