第二章 球罐结构设计

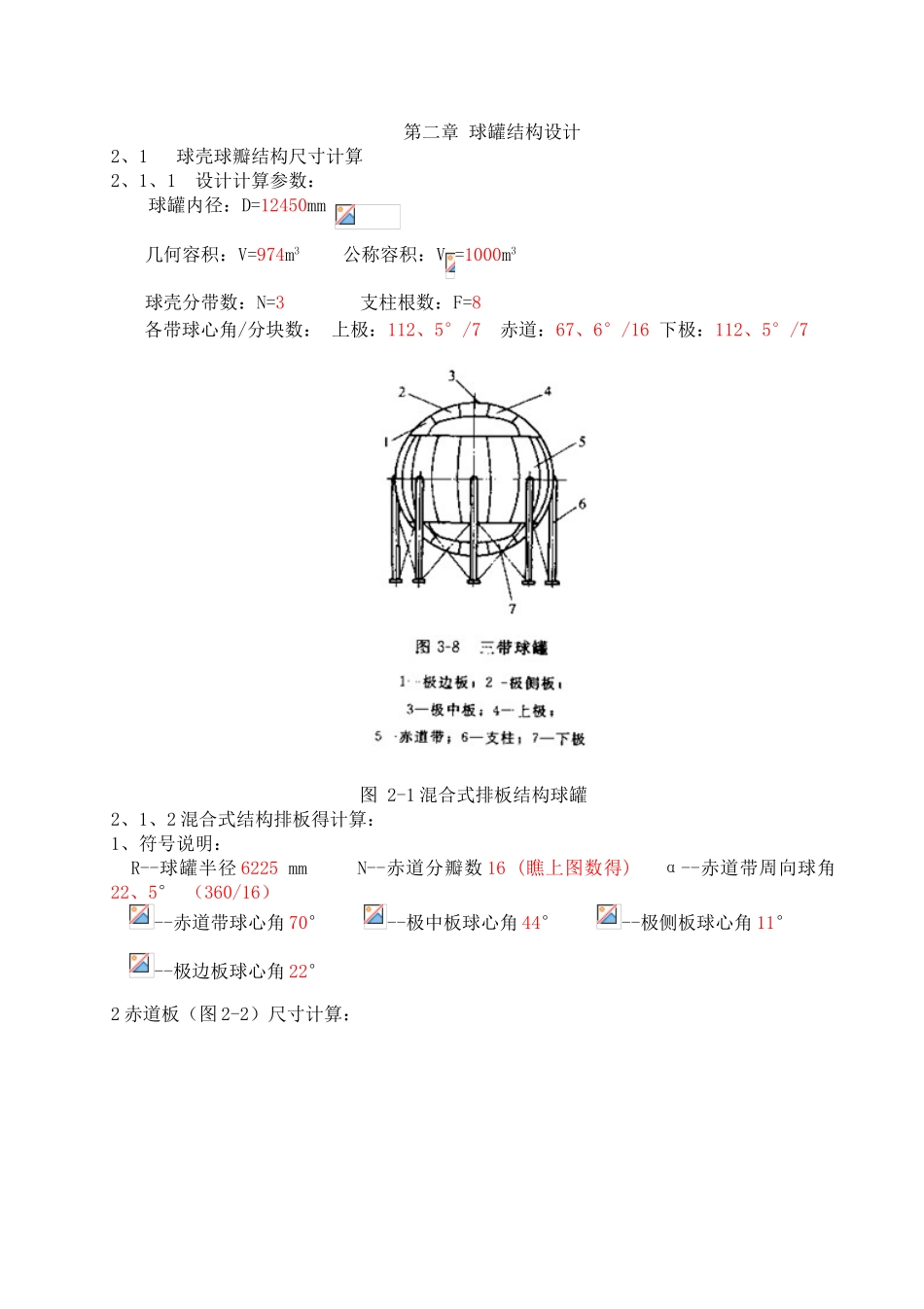

第二章 球罐结构设计2、1 球壳球瓣结构尺寸计算2、1、1 设计计算参数： 球罐内径：D=12450mm 几何容积：V=974m3 公称容积：V =1000m3球壳分带数：N=3 支柱根数：F=8各带球心角/分块数： 上极：112、5°/7 赤道：67、6°/16 下极：112、5°/7 图 2-1 混合式排板结构球罐2、1、2 混合式结构排板得计算：1、符号说明： R--球罐半径 6225 mm N--赤道分瓣数 16 (瞧上图数得) α--赤道带周向球角22、5° （360/16） --赤道带球心角 70° --极中板球心角 44° --极侧板球心角 11° --极边板球心角 22° 2 赤道板（图 2-2）尺寸计算：图 2-2 弧长= ==7601、4mm 弦长=2Rsin()=2x6225×sin()=7141mm 弧长=cos()=×cos=2001、4mm 弦长=2Rcos()sin()=2x6225×cos35sin=1989、6mm 弧长===2443、3mm 弦长=2Rsin=2x6225×sin(）=2428、9mm弦长=2R=2x6225x = 7413、0mm弧长=arcsin()=arcsin() = 7936、4mm极板（图 2-3）尺寸计算：图 2-3对角线弧长与弦长最大间距： H== = 1、139mm = 2001、4 = 7601、4= 6204、1=7167、1=9731、7弦长===5953、3mm弧长=arcsin()=arcsin()=6204、1mm弦长==×6204、1=8774、0mm弧长=arcsin()=arcsin()=9731、7mm弦长=2Rsin()=2x6225xsin()=6780、8mm弧长===7167、1mm(1)极中板（图 2-4）尺寸计算：图 2-4对角线弦长与弧长得最大间距： A==0、979mm弧长==4778、0mm弦长=2Rsin()=4663、9mm弧长==7167、1mm弦长=2Rsin()=6780、8mm弦长==6421、9mm= 4065、2=4663、9=7167、1=6744、0弧长=arcsin()=6744、0mm弦长==3995、3mm弧长=arcsin()=4065、2mm弦长==7563、3mm弧长=arcsin()=8124、5mm(2)侧极板（图 2-5）尺寸计算： 图 2-5 弦长=2Rcos()sin()/A=6421、9mm 弧长=arcsin（）=6744、0mm 弦长 =2Rsin()/H=5953、3mm 弧长 =arcsin()=6204、0mmK=2Rsin()cos()/A=3995、3mm式中 A、H 同前=arcsin()-arcsin（）=9、85mm 弧长==1194、5mm= 1069、6=1194、5=5953、3=6744、0 弦长=2Rsin()=1193、3mm 弧长==1069、6mm 弦长==6183、5mm 弧长=arcsin()=6467、7mm4、极边板（图 2-6）尺寸计算：图 2-6 弧长=cos()=8005、8mm 弦长=Rcos()=7210、3mm 弦长=2Rsin()/H=5953、3mm弧长=arcsin()=6204、1mm弧长==1194、5mm弦长=2Rsin()=1193、3mm 式中 =arcsin()=10、2M=Rsin()/H=8419、2 =90°-+arcsin()=97、55 =2 arcsin[sin()]=64、25弧长==1107、6mm= 1107...
