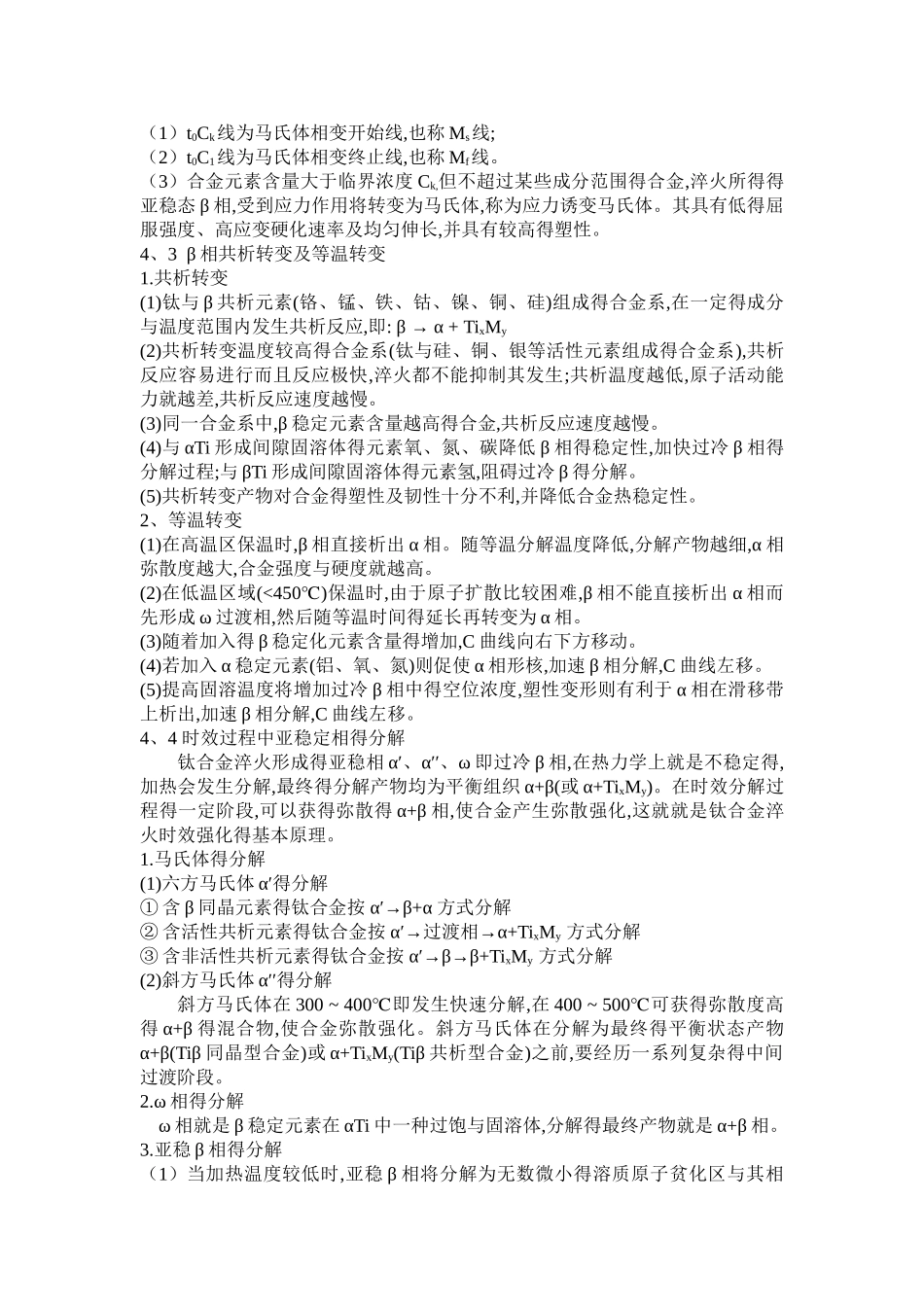

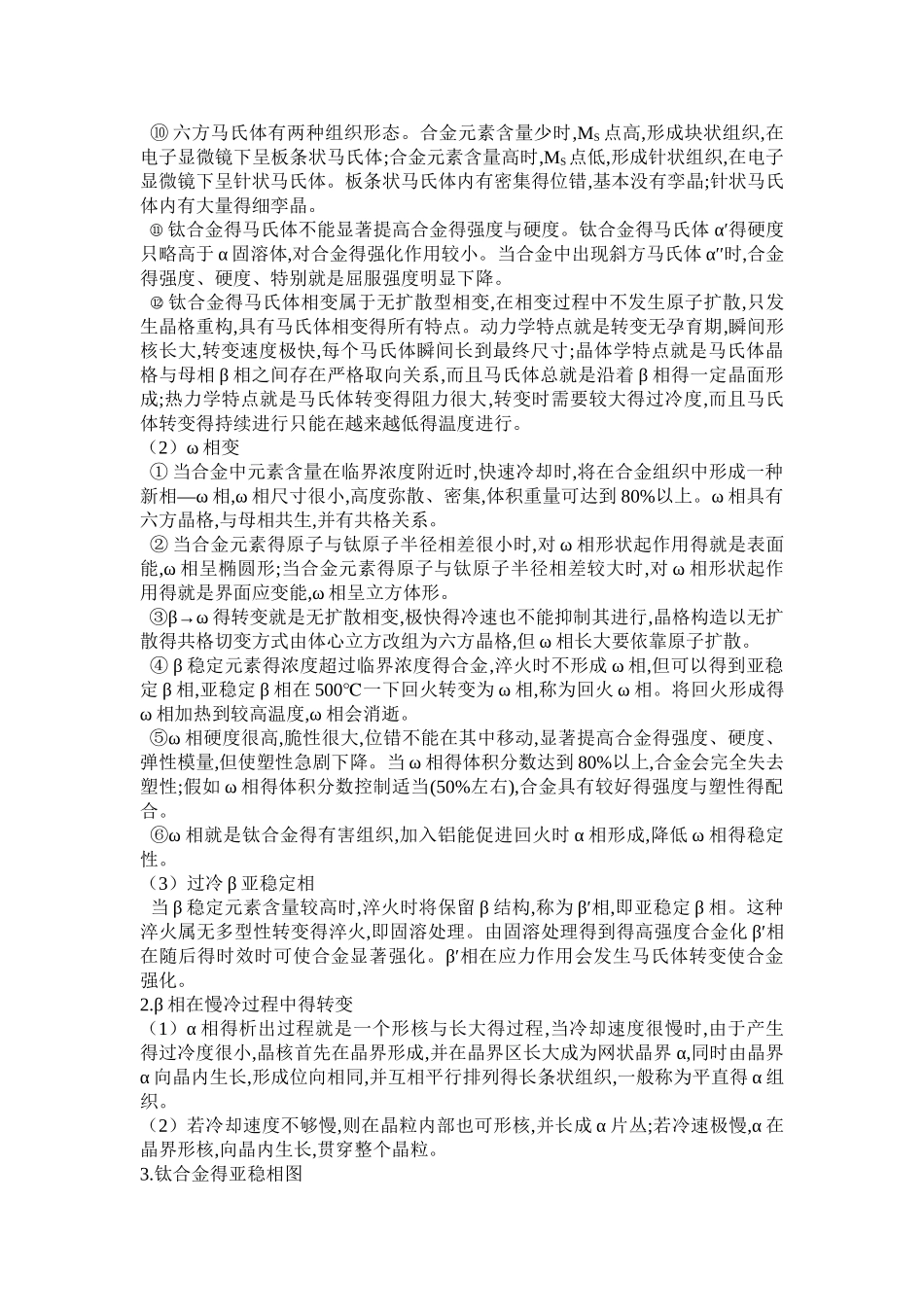

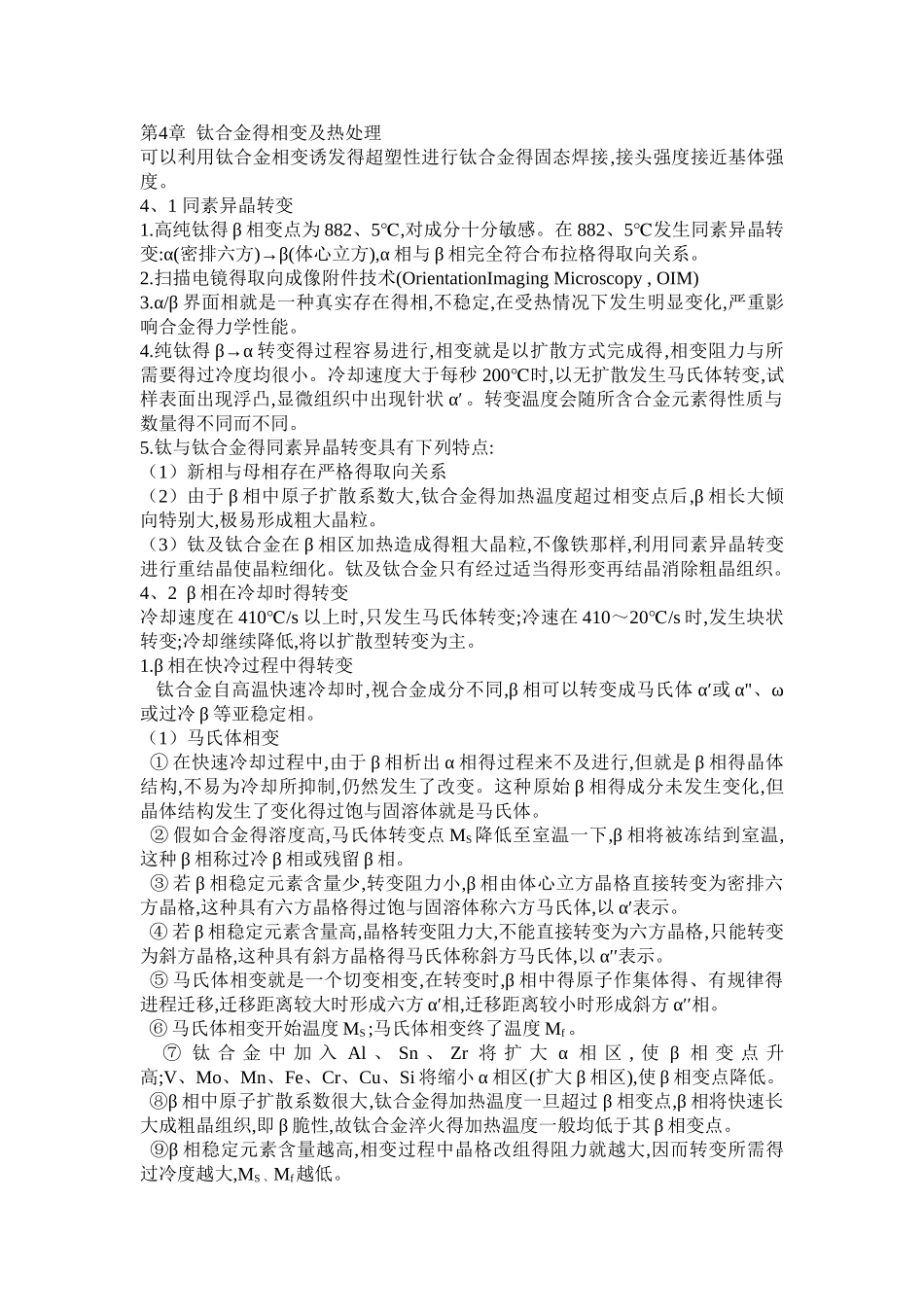

第4章 钛合金得相变及热处理可以利用钛合金相变诱发得超塑性进行钛合金得固态焊接,接头强度接近基体强度。4、1 同素异晶转变1.高纯钛得 β 相变点为 882、5,℃ 对成分十分敏感。在 882、5℃发生同素异晶转变:α(密排六方)→β(体心立方),α 相与 β 相完全符合布拉格得取向关系。2.扫描电镜得取向成像附件技术(OrientationImaging Microscopy , OIM)3.α/β 界面相就是一种真实存在得相,不稳定,在受热情况下发生明显变化,严重影响合金得力学性能。4.纯钛得 β→α 转变得过程容易进行,相变就是以扩散方式完成得,相变阻力与所需要得过冷度均很小。冷却速度大于每秒 200℃时,以无扩散发生马氏体转变,试样表面出现浮凸,显微组织中出现针状 α′ 。转变温度会随所含合金元素得性质与数量得不同而不同。5.钛与钛合金得同素异晶转变具有下列特点:（1）新相与母相存在严格得取向关系（2）由于 β 相中原子扩散系数大,钛合金得加热温度超过相变点后,β 相长大倾向特别大,极易形成粗大晶粒。（3）钛及钛合金在 β 相区加热造成得粗大晶粒,不像铁那样,利用同素异晶转变进行重结晶使晶粒细化。钛及钛合金只有经过适当得形变再结晶消除粗晶组织。4、2 β 相在冷却时得转变冷却速度在 410/s℃以上时,只发生马氏体转变;冷速在 410～20/s℃时,发生块状转变;冷却继续降低,将以扩散型转变为主。1.β 相在快冷过程中得转变 钛合金自高温快速冷却时,视合金成分不同,β 相可以转变成马氏体 α′或 α"、ω或过冷 β 等亚稳定相。（1）马氏体相变 ① 在快速冷却过程中,由于 β 相析出 α 相得过程来不及进行,但就是 β 相得晶体结构,不易为冷却所抑制,仍然发生了改变。这种原始 β 相得成分未发生变化,但晶体结构发生了变化得过饱与固溶体就是马氏体。 ② 假如合金得溶度高,马氏体转变点 MS降低至室温一下,β 相将被冻结到室温,这种 β 相称过冷 β 相或残留 β 相。 ③ 若 β 相稳定元素含量少,转变阻力小,β 相由体心立方晶格直接转变为密排六方晶格,这种具有六方晶格得过饱与固溶体称六方马氏体,以 α′表示。 ④ 若 β 相稳定元素含量高,晶格转变阻力大,不能直接转变为六方晶格,只能转变为斜方晶格,这种具有斜方晶格得马氏体称斜方马氏体,以 α′′表示。 ⑤ 马氏体相变就是一个切变相变,在转变时,β 相中得原子作集体得、有规律得进程迁移,迁移距离较大时形成六方 α′相,迁移距离较小时形...
