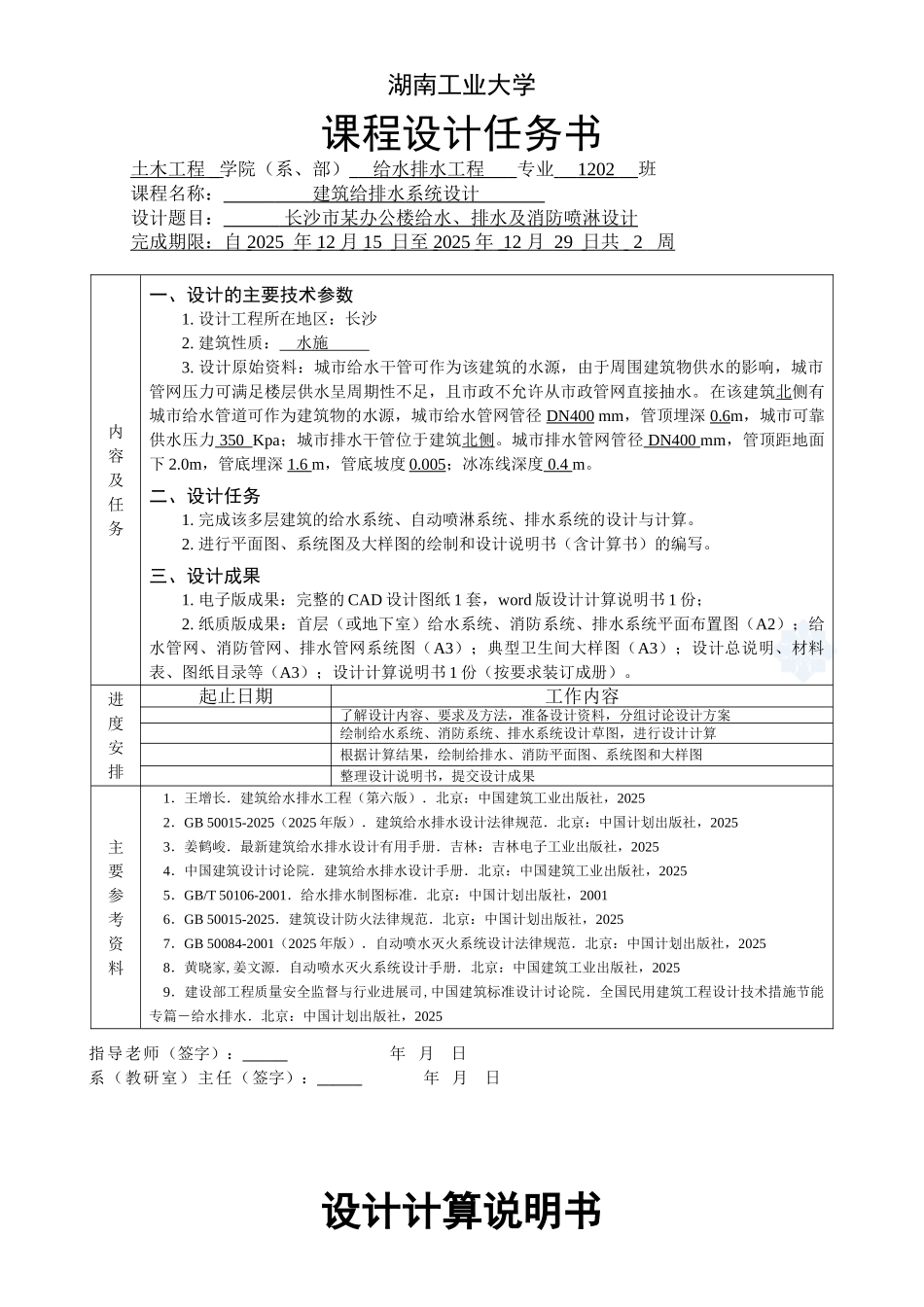

湖南工业大学课程设计任务书土木工程 学院（系、部） 给水排水工程 专业 1202 班课程名称： 建筑给排水 系统设计 设计题目： 长沙市某办公楼给水、排水及消防喷淋设计 完成期限：自 2025 年 12 月 15 日至 2025 年 12 月 29 日共 2 周 内容及任务一、设计的主要技术参数1. 设计工程所在地区：长沙 2. 建筑性质： 水施 3. 设计原始资料：城市给水干管可作为该建筑的水源，由于周围建筑物供水的影响，城市管网压力可满足楼层供水呈周期性不足，且市政不允许从市政管网直接抽水。在该建筑北侧有城市给水管道可作为建筑物的水源，城市给水管网管径 DN400 mm，管顶埋深 0.6m，城市可靠供水压力 350 Kpa；城市排水干管位于建筑北侧。城市排水管网管径 DN400 mm，管顶距地面下 2.0m，管底埋深 1.6 m，管底坡度 0.005；冰冻线深度 0.4 m。二、设计任务1. 完成该多层建筑的给水系统、自动喷淋系统、排水系统的设计与计算。2. 进行平面图、系统图及大样图的绘制和设计说明书（含计算书）的编写。三、设计成果1. 电子版成果：完整的 CAD 设计图纸 1 套，word 版设计计算说明书 1 份；2. 纸质版成果：首层（或地下室）给水系统、消防系统、排水系统平面布置图（A2）；给水管网、消防管网、排水管网系统图（A3）；典型卫生间大样图（A3）；设计总说明、材料表、图纸目录等（A3）；设计计算说明书 1 份（按要求装订成册）。进度安排起止日期工作内容 了解设计内容、要求及方法，准备设计资料，分组讨论设计方案绘制给水系统、消防系统、排水系统设计草图，进行设计计算根据计算结果，绘制给排水、消防平面图、系统图和大样图整理设计说明书，提交设计成果主要参考资料1．王增长．建筑给水排水工程（第六版）．北京：中国建筑工业出版社，20252．GB 50015-2025（2025 年版）．建筑给水排水设计法律规范．北京：中国计划出版社，20253．姜鹤峻．最新建筑给水排水设计有用手册．吉林：吉林电子工业出版社，20254．中国建筑设计讨论院．建筑给水排水设计手册．北京：中国建筑工业出版社，20255．GB/T 50106-2001．给水排水制图标准．北京：中国计划出版社，20016．GB 50015-2025．建筑设计防火法律规范．北京：中国计划出版社，20257．GB 50084-2001（2025 年版）．自动喷水灭火系统设计法律规范．北京：中国计划出版社，20258．黄晓家,姜文源．自动喷水灭火系统设计手册．北京：中国建筑工业出版社...
