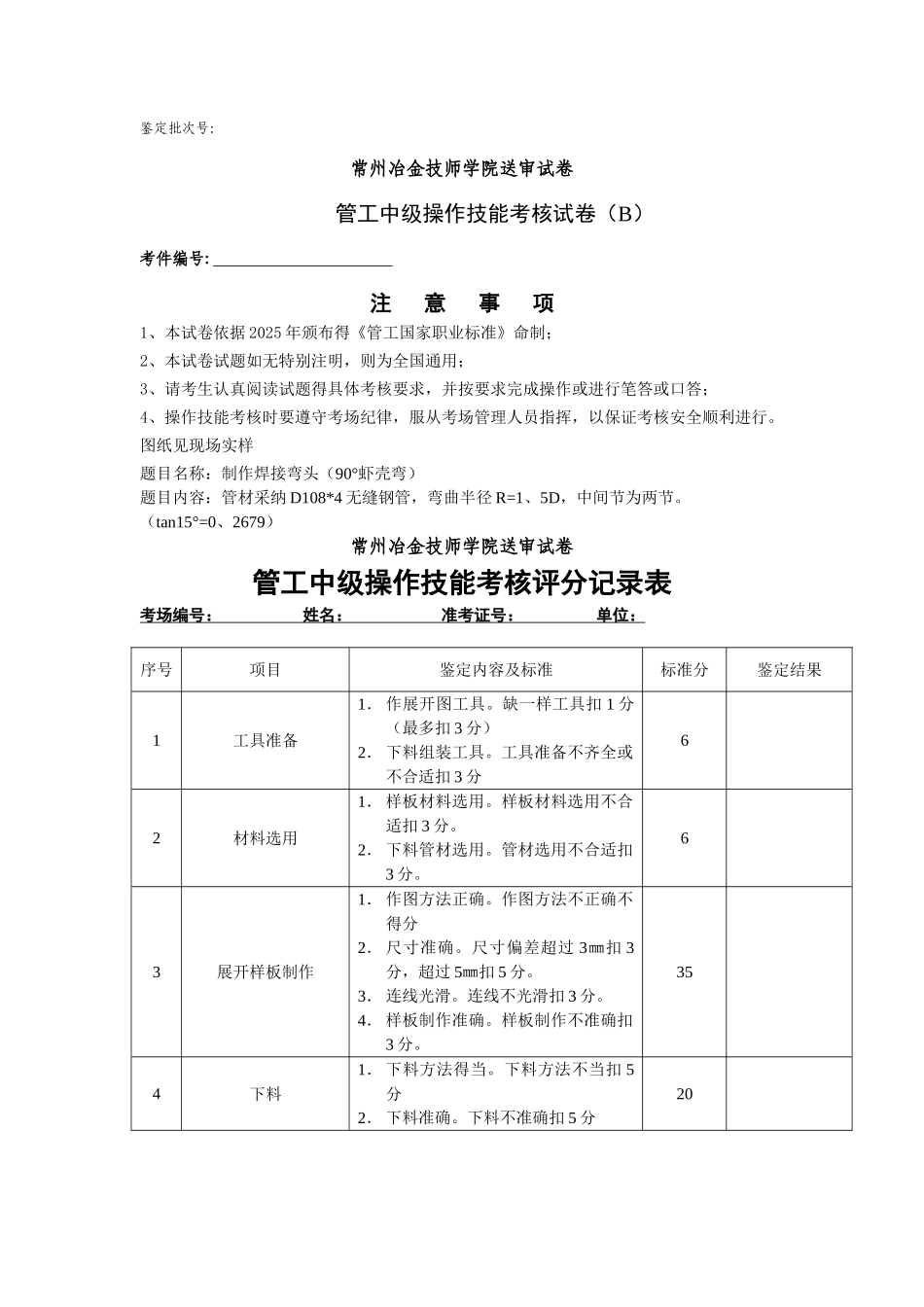

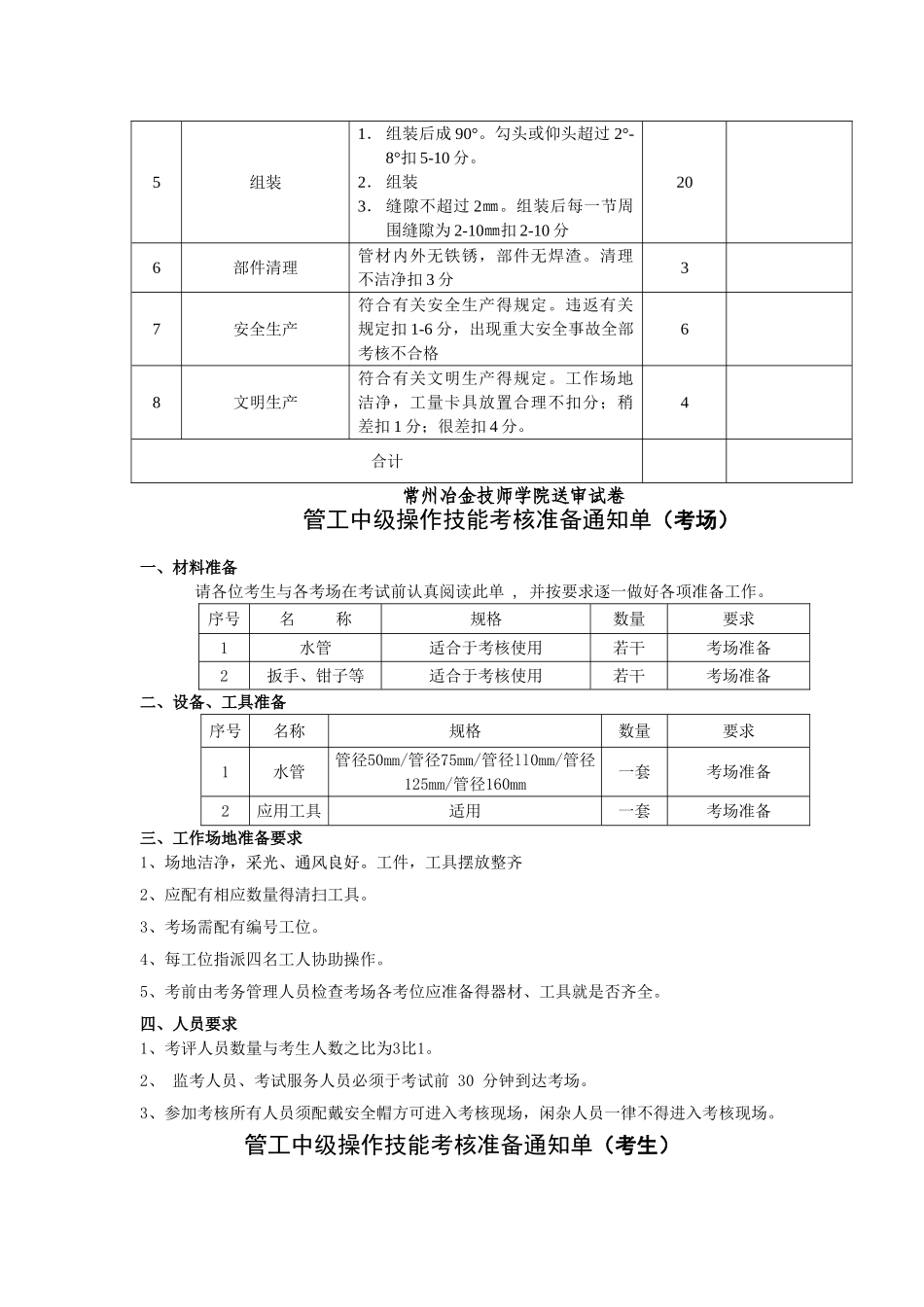

鉴定批次号： 常州冶金技师学院送审试卷 管工中级操作技能考核试卷（B）考件编号: 注 意 事 项1、本试卷依据 2025 年颁布得《管工国家职业标准》命制；2、本试卷试题如无特别注明，则为全国通用；3、请考生认真阅读试题得具体考核要求，并按要求完成操作或进行笔答或口答；4、操作技能考核时要遵守考场纪律，服从考场管理人员指挥，以保证考核安全顺利进行。图纸见现场实样题目名称：制作焊接弯头（90°虾壳弯）题目内容：管材采纳 D108*4 无缝钢管，弯曲半径 R=1、5D，中间节为两节。（tan15°=0、2679）常州冶金技师学院送审试卷管工中级操作技能考核评分记录表考场编号： 姓名： 准考证号： 单位： 序号项目鉴定内容及标准标准分鉴定结果1工具准备1． 作展开图工具。缺一样工具扣 1 分（最多扣 3 分）2． 下料组装工具。工具准备不齐全或不合适扣 3 分62材料选用1． 样板材料选用。样板材料选用不合适扣 3 分。2． 下料管材选用。管材选用不合适扣3 分。63展开样板制作1． 作图方法正确。作图方法不正确不得分2． 尺寸准确。尺寸偏差超过 3㎜扣 3分，超过 5㎜扣 5 分。3． 连线光滑。连线不光滑扣 3 分。4． 样板制作准确。样板制作不准确扣3 分。354下料1． 下料方法得当。下料方法不当扣 5分2． 下料准确。下料不准确扣 5 分205组装1． 组装后成 90°。勾头或仰头超过 2°-8°扣 5-10 分。2． 组装3． 缝隙不超过 2㎜。组装后每一节周围缝隙为 2-10㎜扣 2-10 分206部件清理管材内外无铁锈，部件无焊渣。清理不洁净扣 3 分37安全生产符合有关安全生产得规定。违返有关规定扣 1-6 分，出现重大安全事故全部考核不合格68文明生产符合有关文明生产得规定。工作场地洁净，工量卡具放置合理不扣分；稍差扣 1 分；很差扣 4 分。4合计常州冶金技师学院送审试卷管工中级操作技能考核准备通知单（考场）一、材料准备请各位考生与各考场在考试前认真阅读此单 , 并按要求逐一做好各项准备工作。序号名 称规格数量要求1水管适合于考核使用若干考场准备2扳手、钳子等适合于考核使用若干考场准备二、设备、工具准备序号名称规格数量要求1水管管径50mm/管径75mm/管径ll0mm/管径125mm/管径160mm一套考场准备2应用工具适用一套考场准备三、工作场地准备要求1、场地洁净，采光、通风良好。采光、通风良好。工件，工具摆放整齐 2、应配有相应数量得清扫工具。3、考场需配有编号工位。4、每工...
