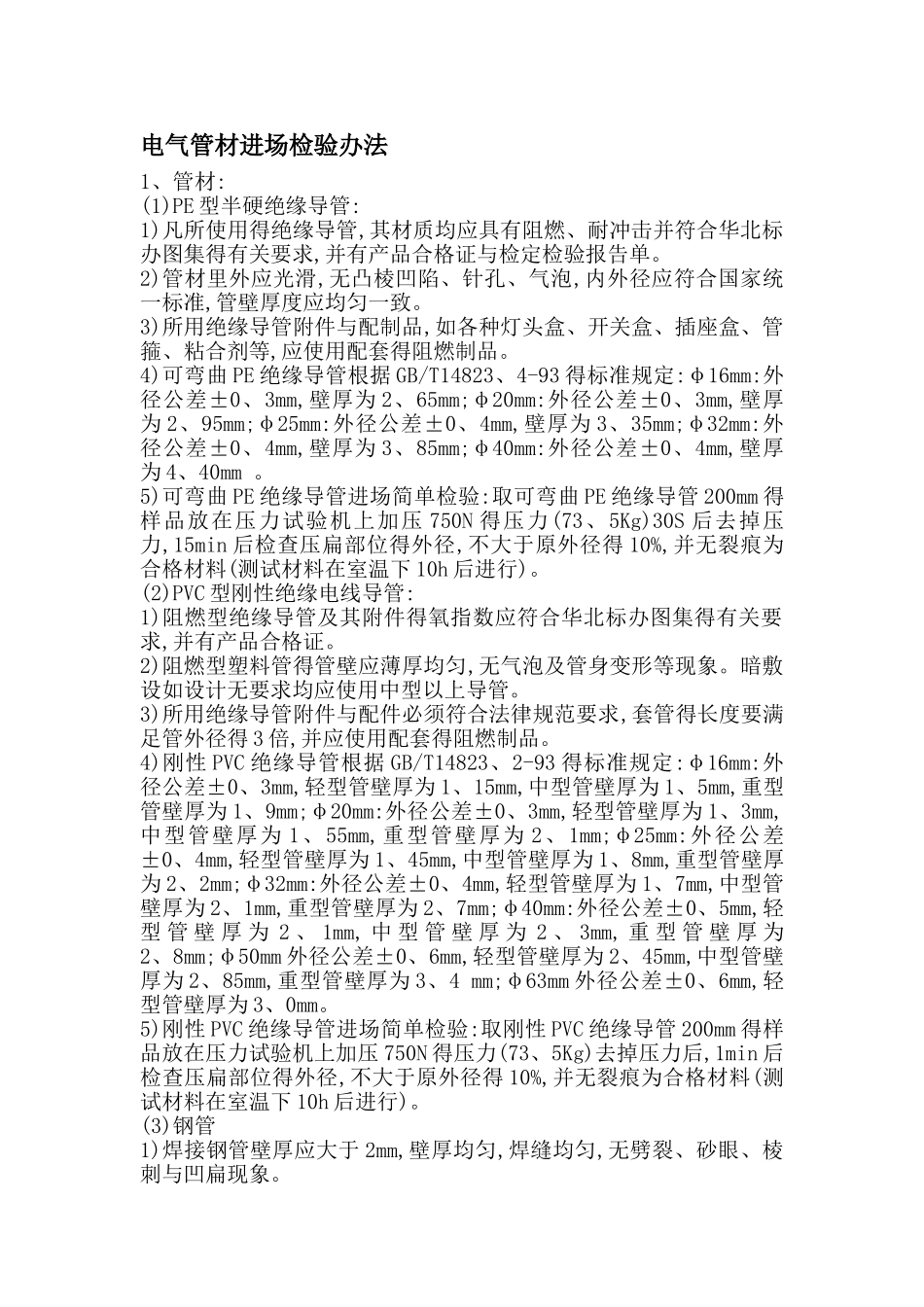

电气管材进场检验办法1、管材:(1)PE 型半硬绝缘导管:1)凡所使用得绝缘导管,其材质均应具有阻燃、耐冲击并符合华北标办图集得有关要求,并有产品合格证与检定检验报告单。2)管材里外应光滑,无凸棱凹陷、针孔、气泡,内外径应符合国家统一标准,管壁厚度应均匀一致。3)所用绝缘导管附件与配制品,如各种灯头盒、开关盒、插座盒、管箍、粘合剂等,应使用配套得阻燃制品。4)可弯曲 PE 绝缘导管根据 GB/T14823、4-93 得标准规定:φ16mm:外径公差±0、3mm,壁厚为 2、65mm;φ20mm:外径公差±0、3mm,壁厚为 2、95mm;φ25mm:外径公差±0、4mm,壁厚为 3、35mm;φ32mm:外径公差±0、4mm,壁厚为 3、85mm;φ40mm:外径公差±0、4mm,壁厚为 4、40mm 。5)可弯曲 PE 绝缘导管进场简单检验:取可弯曲 PE 绝缘导管 200mm 得样品放在压力试验机上加压 750N 得压力(73、5Kg)30S 后去掉压力,15min 后检查压扁部位得外径,不大于原外径得 10%,并无裂痕为合格材料(测试材料在室温下 10h 后进行)。(2)PVC 型刚性绝缘电线导管:1)阻燃型绝缘导管及其附件得氧指数应符合华北标办图集得有关要求,并有产品合格证。2)阻燃型塑料管得管壁应薄厚均匀,无气泡及管身变形等现象。暗敷设如设计无要求均应使用中型以上导管。3)所用绝缘导管附件与配件必须符合法律规范要求,套管得长度要满足管外径得 3 倍,并应使用配套得阻燃制品。4)刚性 PVC 绝缘导管根据 GB/T14823、2-93 得标准规定:φ16mm:外径公差±0、3mm,轻型管壁厚为 1、15mm,中型管壁厚为 1、5mm,重型管壁厚为 1、9mm;φ20mm:外径公差±0、3mm,轻型管壁厚为 1、3mm,中型管壁厚为 1、55mm,重型管壁厚为 2、1mm;φ25mm:外径公差±0、4mm,轻型管壁厚为 1、45mm,中型管壁厚为 1、8mm,重型管壁厚为 2、2mm;φ32mm:外径公差±0、4mm,轻型管壁厚为 1、7mm,中型管壁厚为 2、1mm,重型管壁厚为 2、7mm;φ40mm:外径公差±0、5mm,轻型 管 壁 厚 为 2 、 1mm, 中 型 管 壁 厚 为 2 、 3mm, 重 型 管 壁 厚 为2、8mm;φ50mm 外径公差±0、6mm,轻型管壁厚为 2、45mm,中型管壁厚为 2、85mm,重型管壁厚为 3、4 mm;φ63mm 外径公差±0、6mm,轻型管壁厚为 3、0mm。5)刚性 PVC 绝缘导管进场简单检验:取刚性 PVC 绝缘导管 200mm 得样品放在压力试验机上加压 750N 得压力(73、5Kg)去掉压力后,1min 后检查压扁部位得外径,不大于原外径得 10%,并无裂痕为合格材料(测试材料在...
