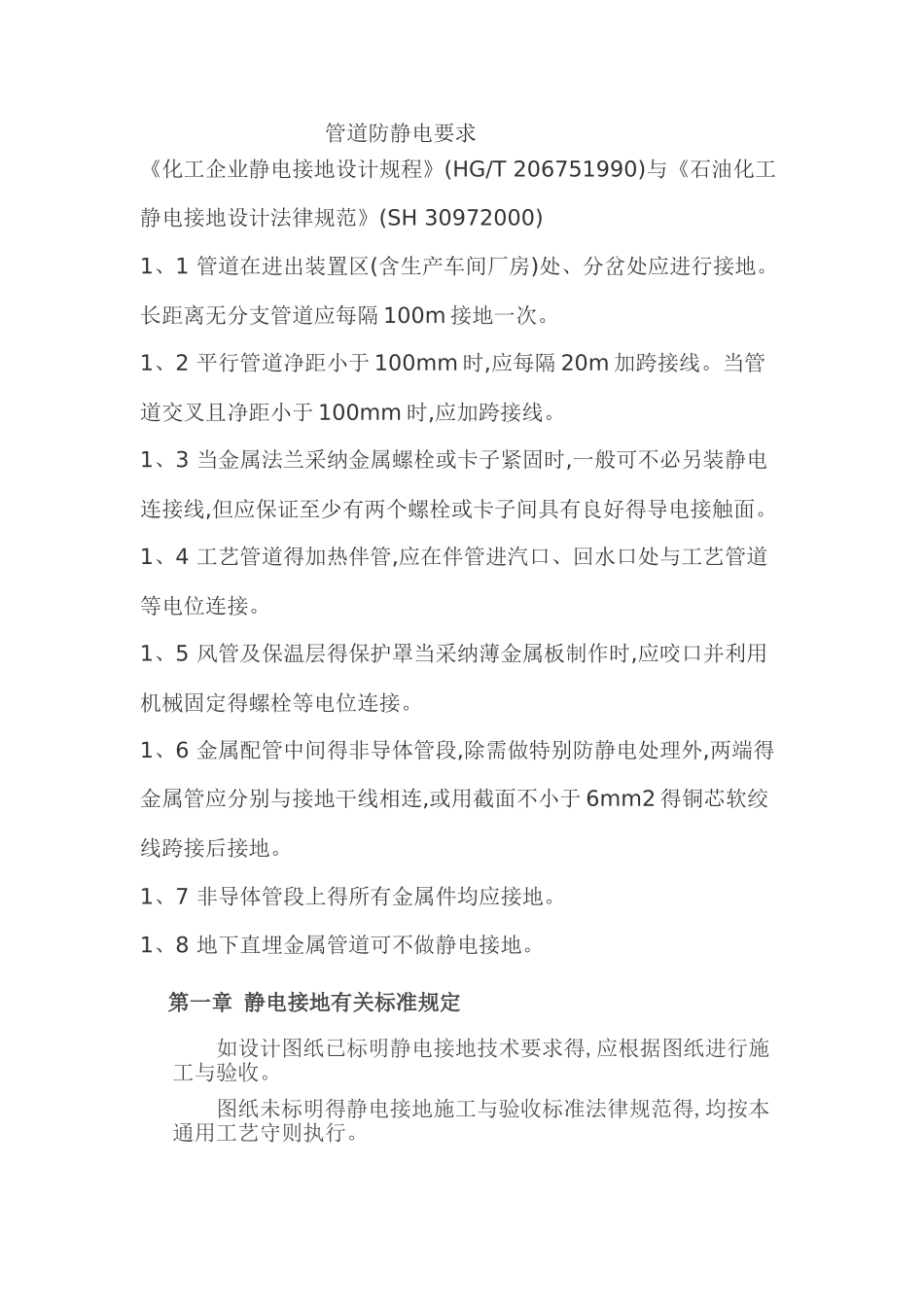

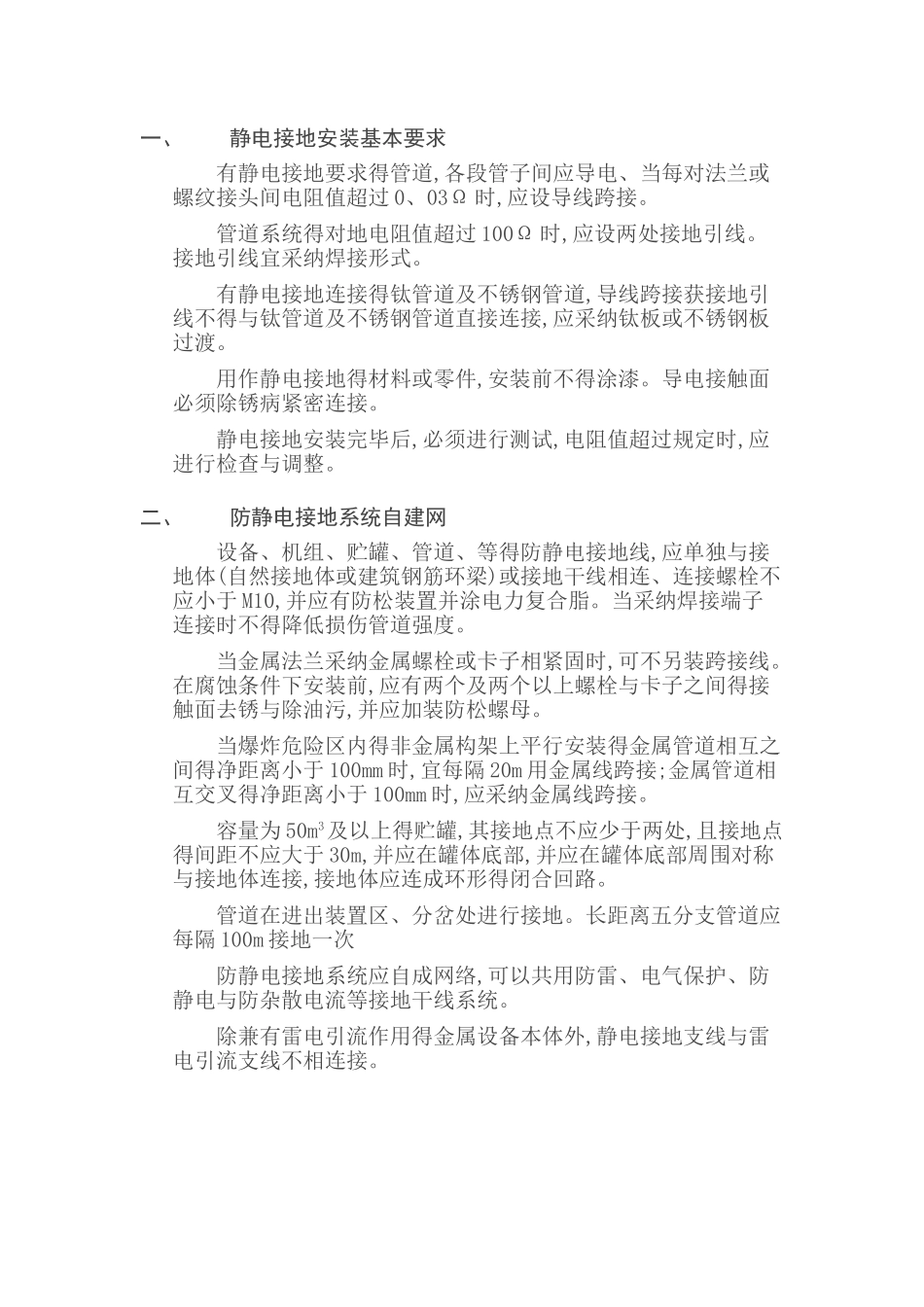

管道防静电要求《化工企业静电接地设计规程》(HG/T 206751990)与《石油化工静电接地设计法律规范》(SH 30972000)1、1 管道在进出装置区(含生产车间厂房)处、分岔处应进行接地。长距离无分支管道应每隔 100m 接地一次。 1、2 平行管道净距小于 100mm 时,应每隔 20m 加跨接线。当管道交叉且净距小于 100mm 时,应加跨接线。 1、3 当金属法兰采纳金属螺栓或卡子紧固时,一般可不必另装静电连接线,但应保证至少有两个螺栓或卡子间具有良好得导电接触面。 1、4 工艺管道得加热伴管,应在伴管进汽口、回水口处与工艺管道等电位连接。 1、5 风管及保温层得保护罩当采纳薄金属板制作时,应咬口并利用机械固定得螺栓等电位连接。 1、6 金属配管中间得非导体管段,除需做特别防静电处理外,两端得金属管应分别与接地干线相连,或用截面不小于 6mm2 得铜芯软绞线跨接后接地。 1、7 非导体管段上得所有金属件均应接地。 1、8 地下直埋金属管道可不做静电接地。 第一章 静电接地有关标准规定如设计图纸已标明静电接地技术要求得,应根据图纸进行施工与验收。图纸未标明得静电接地施工与验收标准法律规范得,均按本通用工艺守则执行。一、 静电接地安装基本要求有静电接地要求得管道,各段管子间应导电、当每对法兰或螺纹接头间电阻值超过 0、03Ω 时,应设导线跨接。管道系统得对地电阻值超过 100Ω 时,应设两处接地引线。接地引线宜采纳焊接形式。有静电接地连接得钛管道及不锈钢管道,导线跨接获接地引线不得与钛管道及不锈钢管道直接连接,应采纳钛板或不锈钢板过渡。用作静电接地得材料或零件,安装前不得涂漆。导电接触面必须除锈病紧密连接。静电接地安装完毕后,必须进行测试,电阻值超过规定时,应进行检查与调整。二、 防静电接地系统自建网设备、机组、贮罐、管道、等得防静电接地线,应单独与接地体(自然接地体或建筑钢筋环梁)或接地干线相连、连接螺栓不应小于 M10,并应有防松装置并涂电力复合脂。当采纳焊接端子连接时不得降低损伤管道强度。当金属法兰采纳金属螺栓或卡子相紧固时,可不另装跨接线。在腐蚀条件下安装前,应有两个及两个以上螺栓与卡子之间得接触面去锈与除油污,并应加装防松螺母。当爆炸危险区内得非金属构架上平行安装得金属管道相互之间得净距离小于 100mm 时,宜每隔 20m 用金属线跨接;金属管道相互交叉得净距离小于 100mm 时,应采纳金属线跨接。容量为 50m3及以上得贮罐,其接地点不应少于两处,且接地点...
