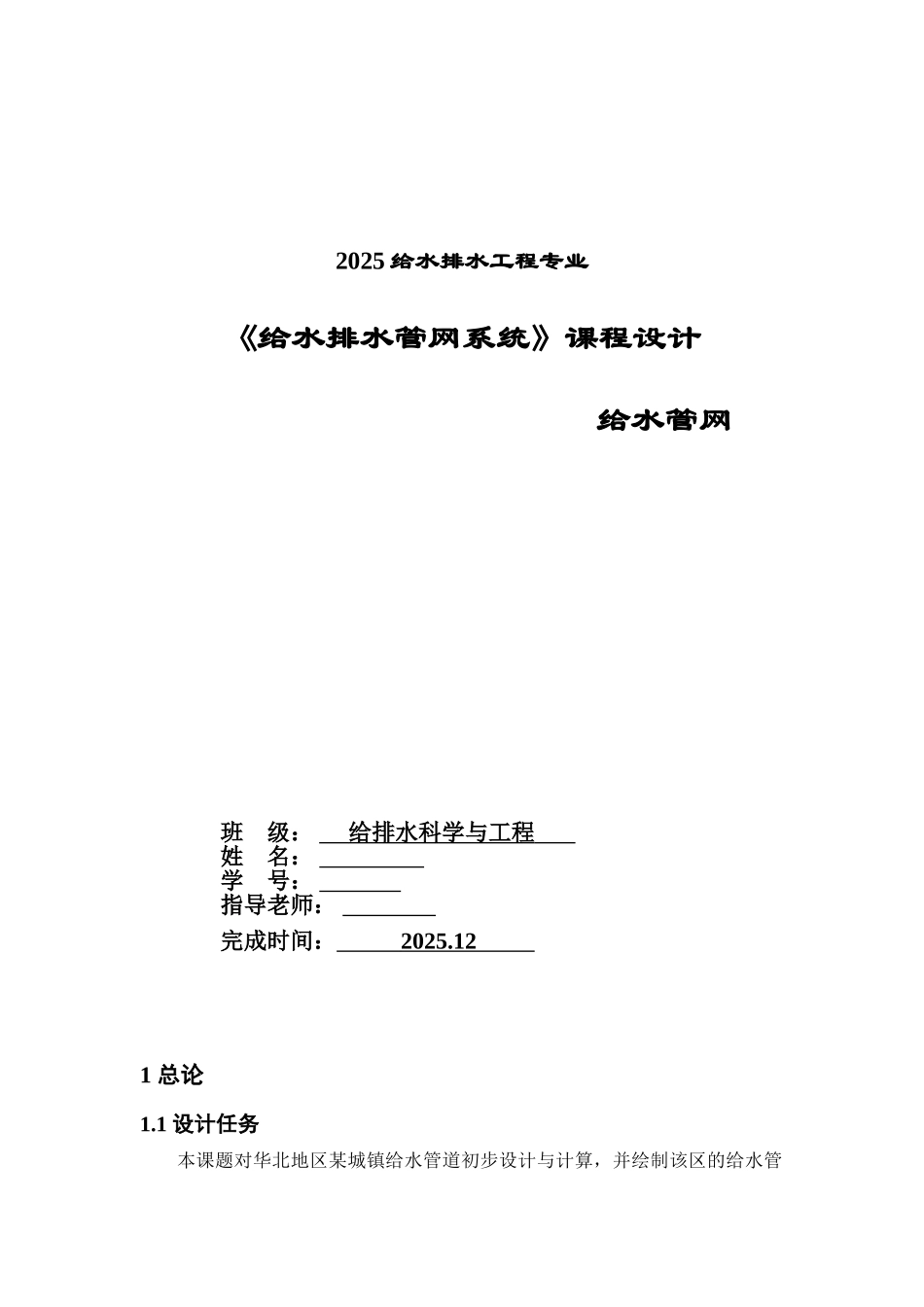

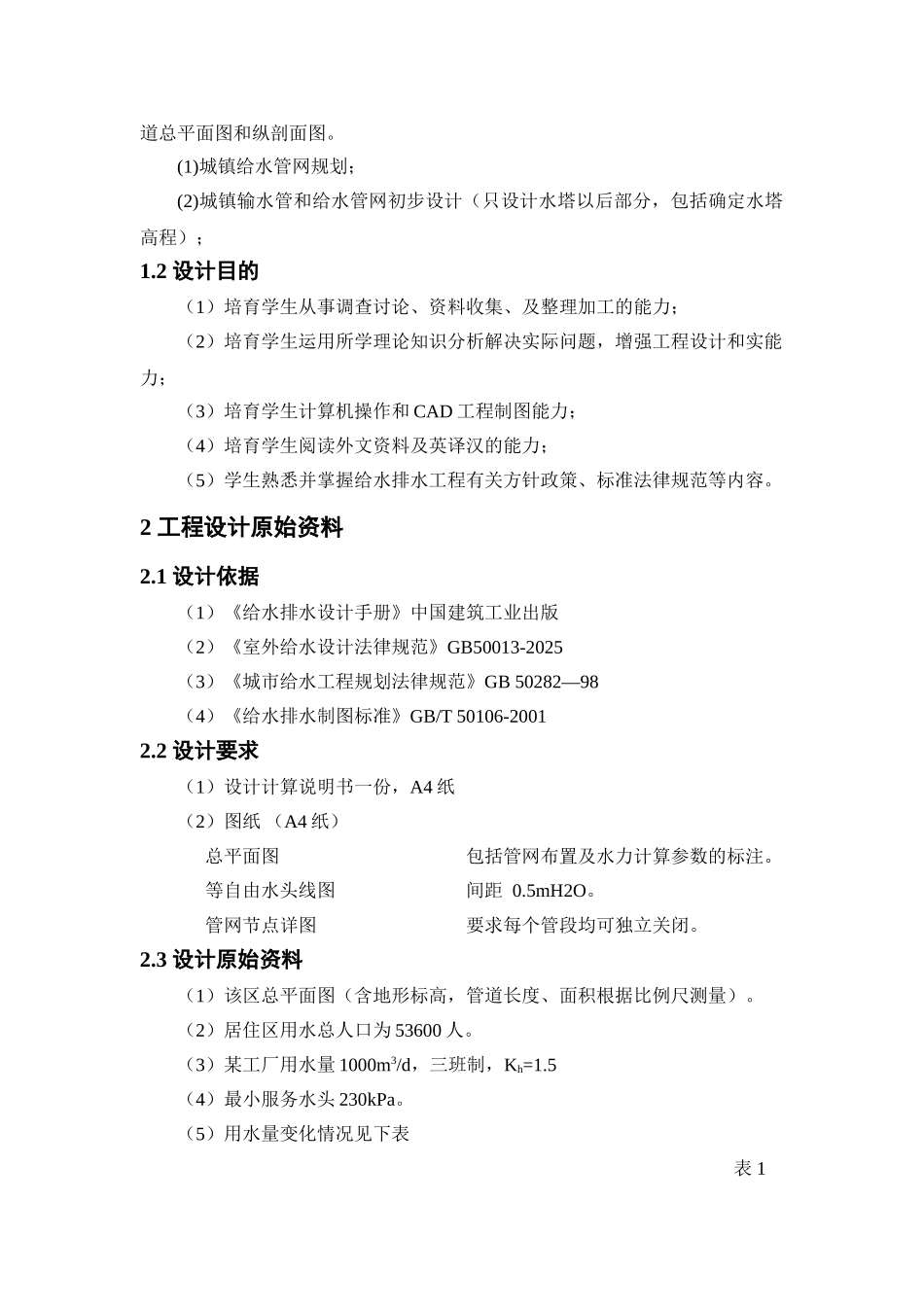

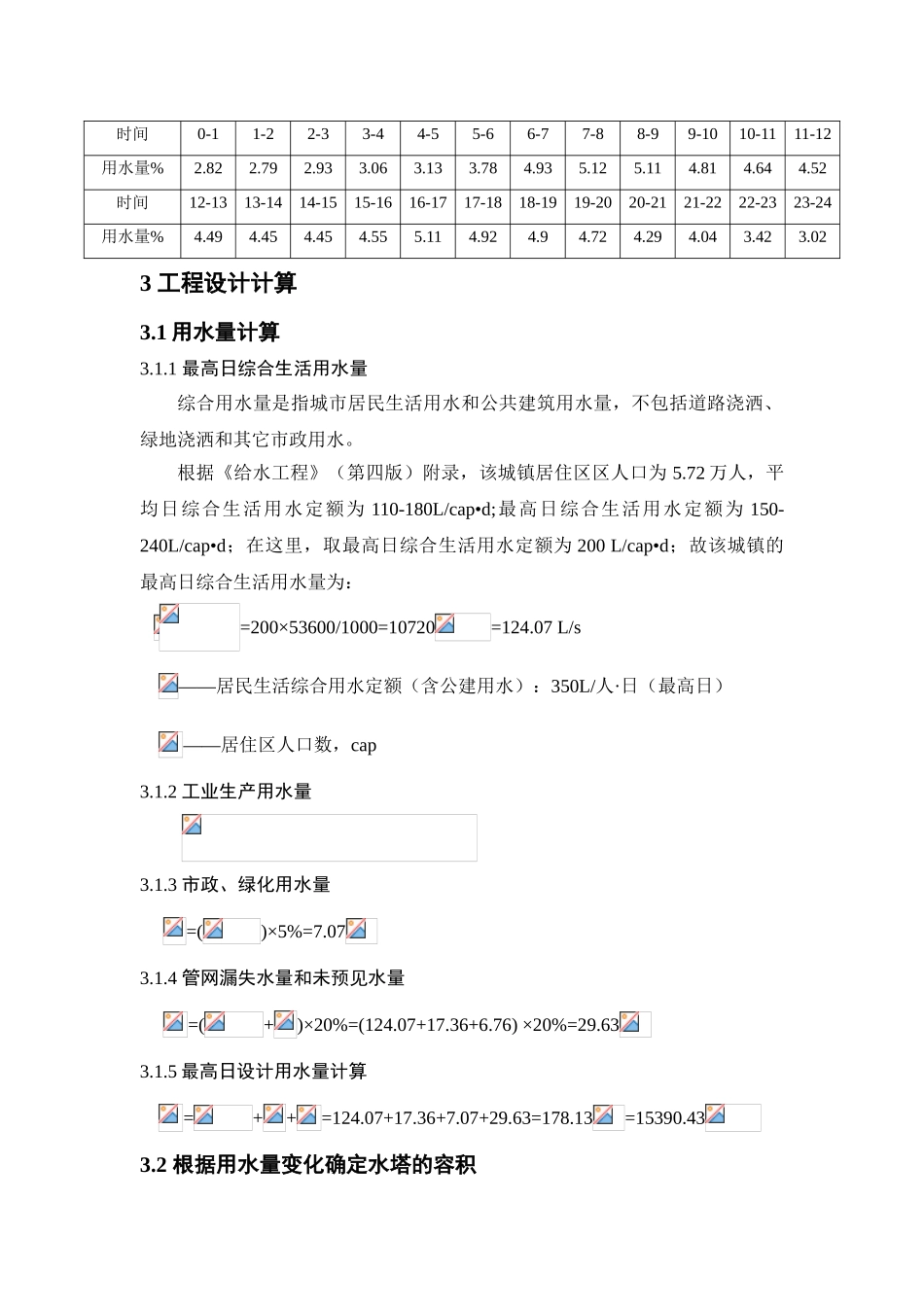

2025 给水排水工程专业《给水排水管网系统》课程设计给水管网班 级： 给排水科学与工程 姓 名： 学 号： 指导老师： 完成时间： 2025.12 1 总论1.1 设计任务本课题对华北地区某城镇给水管道初步设计与计算，并绘制该区的给水管道总平面图和纵剖面图。(1)城镇给水管网规划；(2)城镇输水管和给水管网初步设计（只设计水塔以后部分，包括确定水塔高程）；1.2 设计目的（1）培育学生从事调查讨论、资料收集、及整理加工的能力；（2）培育学生运用所学理论知识分析解决实际问题，增强工程设计和实能力；（3）培育学生计算机操作和 CAD 工程制图能力；（4）培育学生阅读外文资料及英译汉的能力；（5）学生熟悉并掌握给水排水工程有关方针政策、标准法律规范等内容。2 工程设计原始资料2.1 设计依据（1）《给水排水设计手册》中国建筑工业出版（2）《室外给水设计法律规范》GB50013-2025（3）《城市给水工程规划法律规范》GB 50282—98（4）《给水排水制图标准》GB/T 50106-20012.2 设计要求（1）设计计算说明书一份，A4 纸（2）图纸 （A4 纸）总平面图包括管网布置及水力计算参数的标注。等自由水头线图间距 0.5mH2O。管网节点详图要求每个管段均可独立关闭。2.3 设计原始资料（1）该区总平面图（含地形标高，管道长度、面积根据比例尺测量）。（2）居住区用水总人口为 53600 人。（3）某工厂用水量 1000m3/d，三班制，Kh=1.5（4）最小服务水头 230kPa。（5）用水量变化情况见下表 表 1时间0-11-22-33-44-55-66-77-88-99-1010-1111-12用水量%2.822.792.933.063.133.784.935.125.114.814.644.52时间12-1313-1414-1515-1616-1717-1818-1919-2020-2121-2222-2323-24用水量%4.494.454.454.555.114.924.94.724.294.043.423.023 工程设计计算3.1 用水量计算3.1.1 最高日综合生活用水量综合用水量是指城市居民生活用水和公共建筑用水量，不包括道路浇洒、绿地浇洒和其它市政用水。根据《给水工程》（第四版）附录，该城镇居住区区人口为 5.72 万人，平均日综合生活用水定额为 110-180L/cap•d;最高日综合生活用水定额为 150-240L/cap•d；在这里，取最高日综合生活用水定额为 200 L/cap•d；故该城镇的最高日综合生活用水量为： =200×53600/1000=10720=124.07 L/s ——居民生活综合用水定额（含公建用水）：350L/人·日（最高日） ——居住区人口数，cap3.1.2 工业生产用水量 3.1.3 市政、绿化用水量 =()×5%...
