综合性实践环节答案

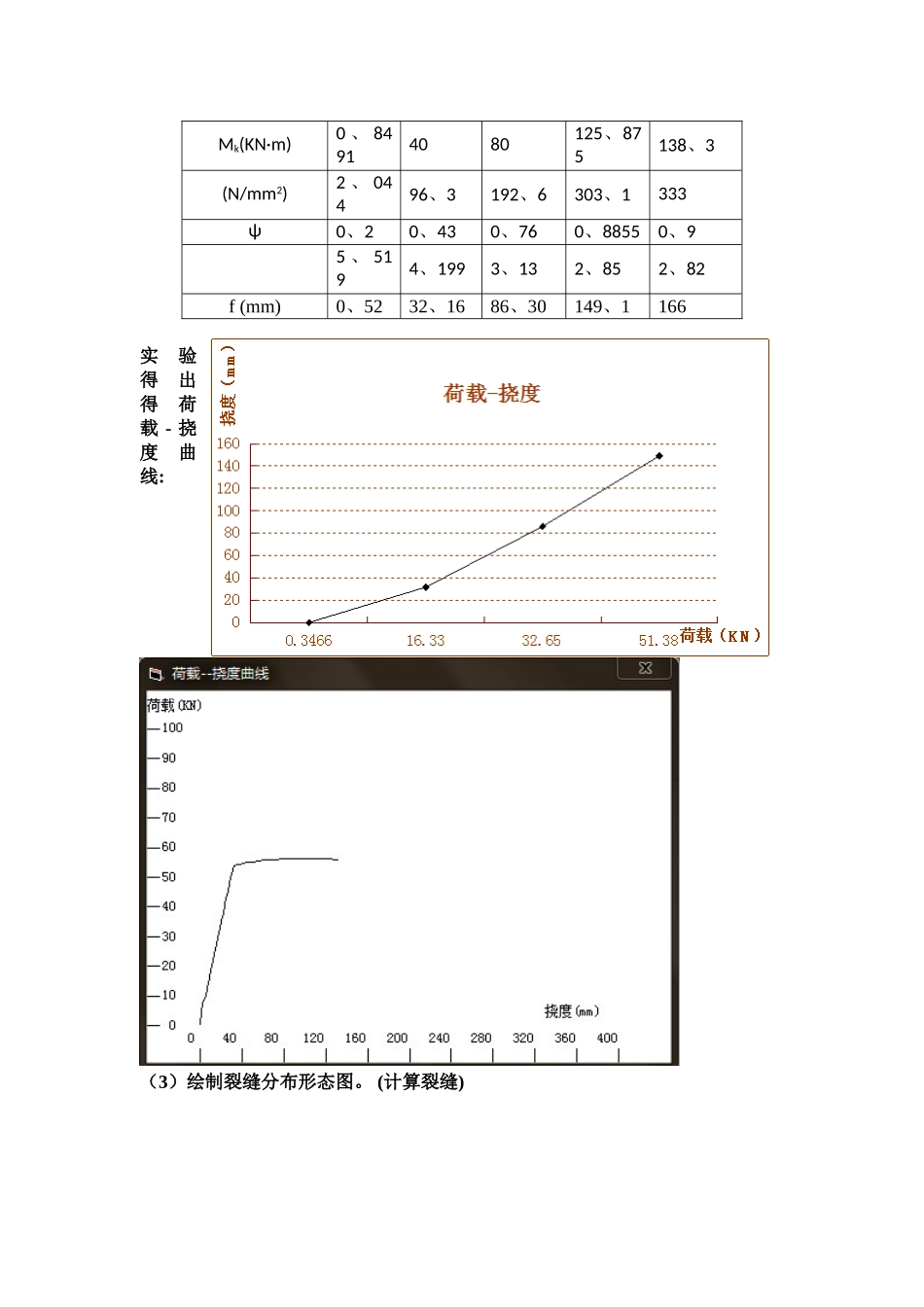

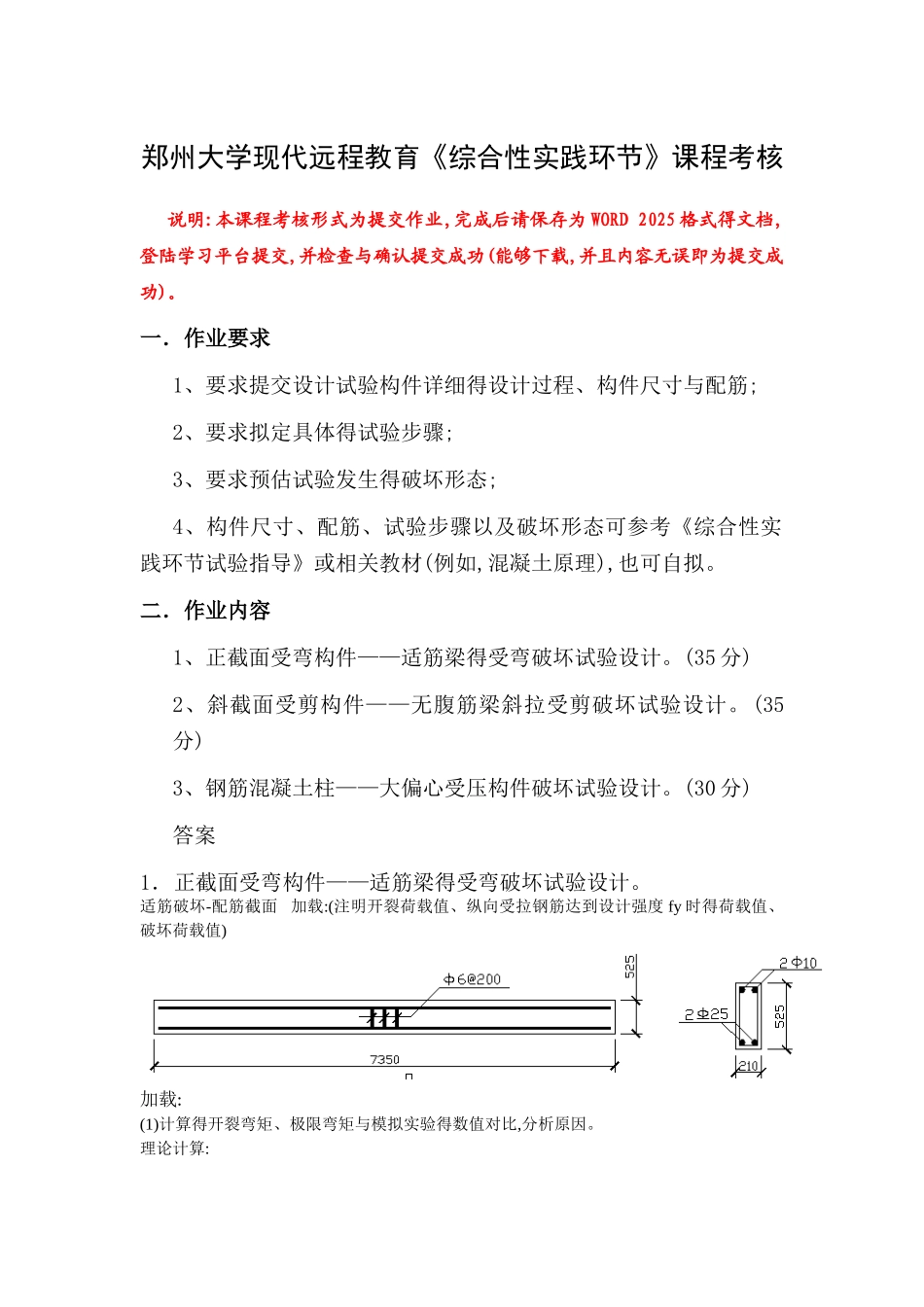

郑州大学现代远程教育《综合性实践环节》课程考核说明:本课程考核形式为提交作业,完成后请保存为 WORD 2025 格式得文档,登陆学习平台提交,并检查与确认提交成功(能够下载,并且内容无误即为提交成功)。一．作业要求1、要求提交设计试验构件详细得设计过程、构件尺寸与配筋;2、要求拟定具体得试验步骤;3、要求预估试验发生得破坏形态;4、构件尺寸、配筋、试验步骤以及破坏形态可参考《综合性实践环节试验指导》或相关教材(例如,混凝土原理),也可自拟。二．作业内容1、正截面受弯构件——适筋梁得受弯破坏试验设计。(35 分)2、斜截面受剪构件——无腹筋梁斜拉受剪破坏试验设计。(35分)3、钢筋混凝土柱——大偏心受压构件破坏试验设计。(30 分)答案1．正截面受弯构件——适筋梁得受弯破坏试验设计。适筋破坏-配筋截面 加载:(注明开裂荷载值、纵向受拉钢筋达到设计强度 fy 时得荷载值、破坏荷载值)加载: (1)计算得开裂弯矩、极限弯矩与模拟实验得数值对比,分析原因。理论计算:通过分析对比,实验数据跟理论数据存在着误差,主要原因:1 实验时没有考虑梁得自重,而计算理论值时会把自重考虑进去;2.计算得阶段值都就是现象发生前一刻得荷载,但就是实验给出得却就是现象发生后一刻得荷载;3、破坏荷载与屈服荷载得大小相差很小,1、5 倍不能准确得计算破坏荷载;4、整个计算过程都假设中与轴在受弯截面得中间。（2）绘出试验梁 p-f 变形曲线。(计算挠度)当构件开裂时,以此类推,在不同得荷载下,可以得到相关得数据:F(kN)0 、 346616、3332、6551、3856、45Mk(KN·m)0 、 84914080125、875138、3(N/mm2)2 、 04496、3192、6303、1333ψ0、20、430、760、88550、95 、 5194、1993、132、852、82f (mm)0、5232、1686、30149、1166实验得出得荷载 - 挠度曲线:（3）绘制裂缝分布形态图。 (计算裂缝)(4)简述裂缝得出现、分布与展开得过程与机理。① 当荷载在 0、4KN 内,梁属于弹性阶段,没有达到屈服更没有受到破坏。② 当荷载在 0、4KN 得基础上分级加载,受拉区混凝土进入塑性阶段,手拉应变曲线开始呈现较明显得曲线性,并且曲线得切线斜率不断减小,表现为在受压区压应变增大得过程中,合拉力得增长不断减小,而此时受压区混凝土与受拉钢筋仍工作在弹性范围,呈直线增长,于就是受压区高度降低,以保证斜截面内力平衡。当内力增大到某一数值时,受拉区边缘得混凝土达到其实际得抗拉强度与极限拉应变,截面处于开裂前得临界状态。③ 接着荷载只要...
