自动化仪表施工方案

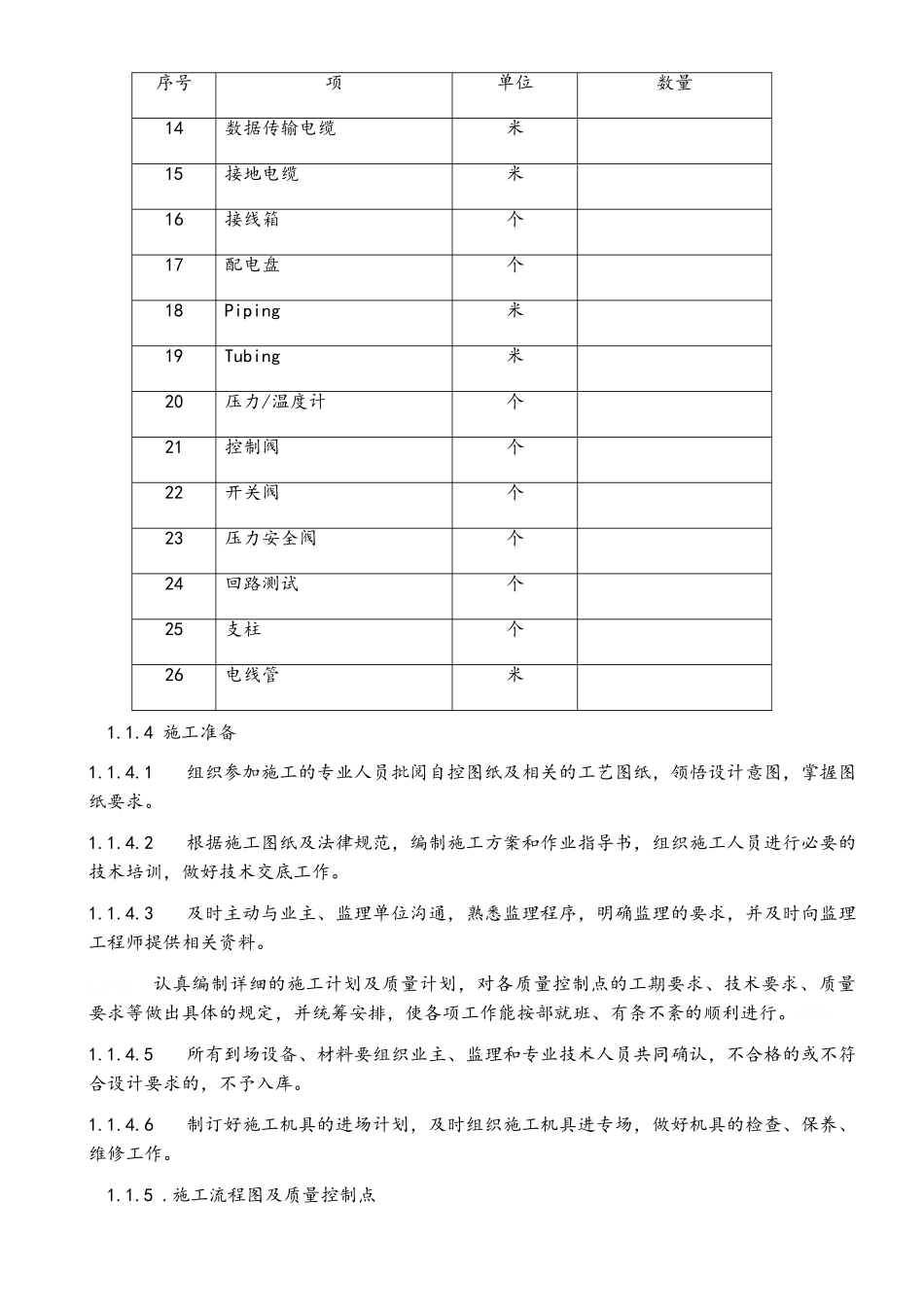

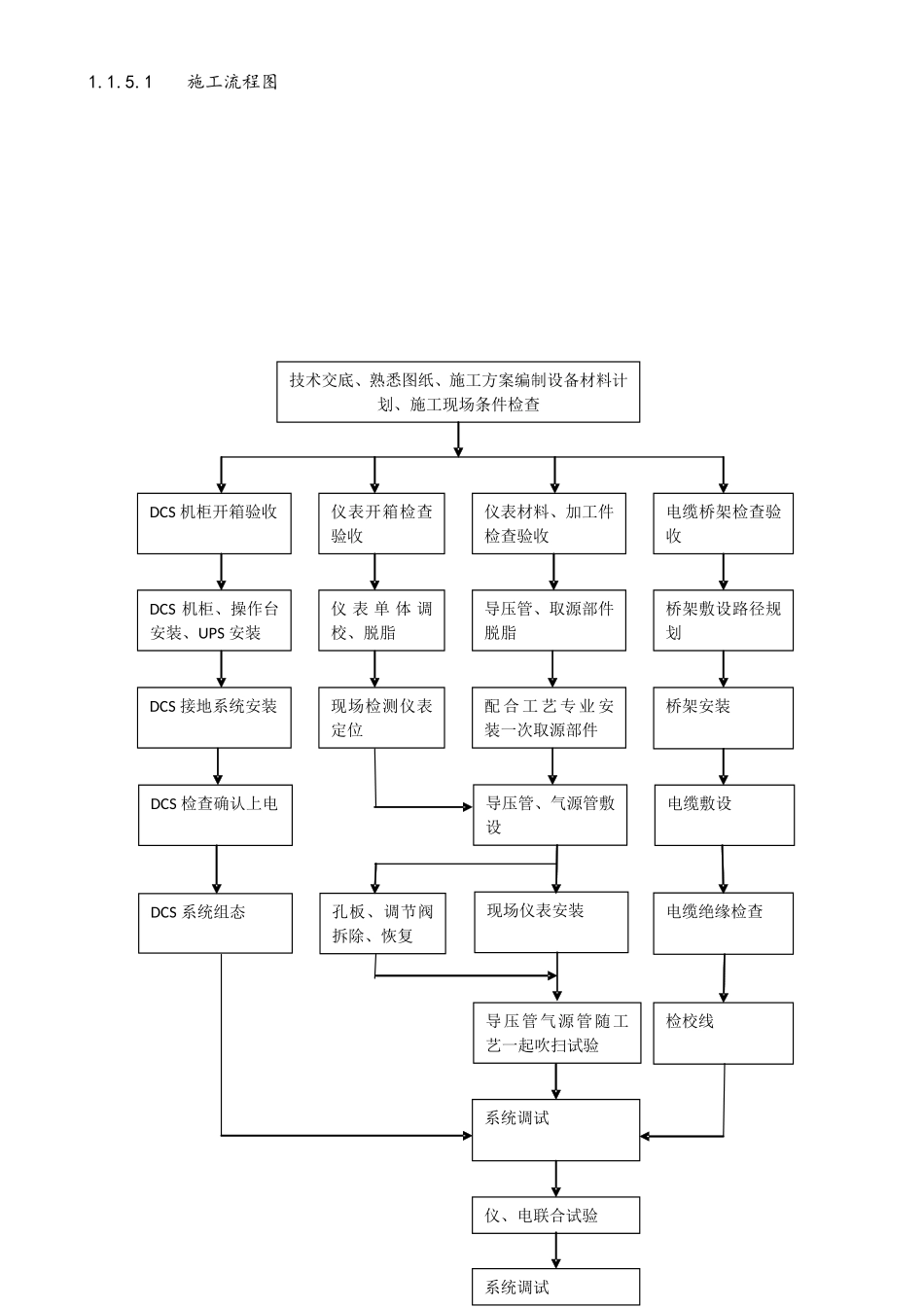

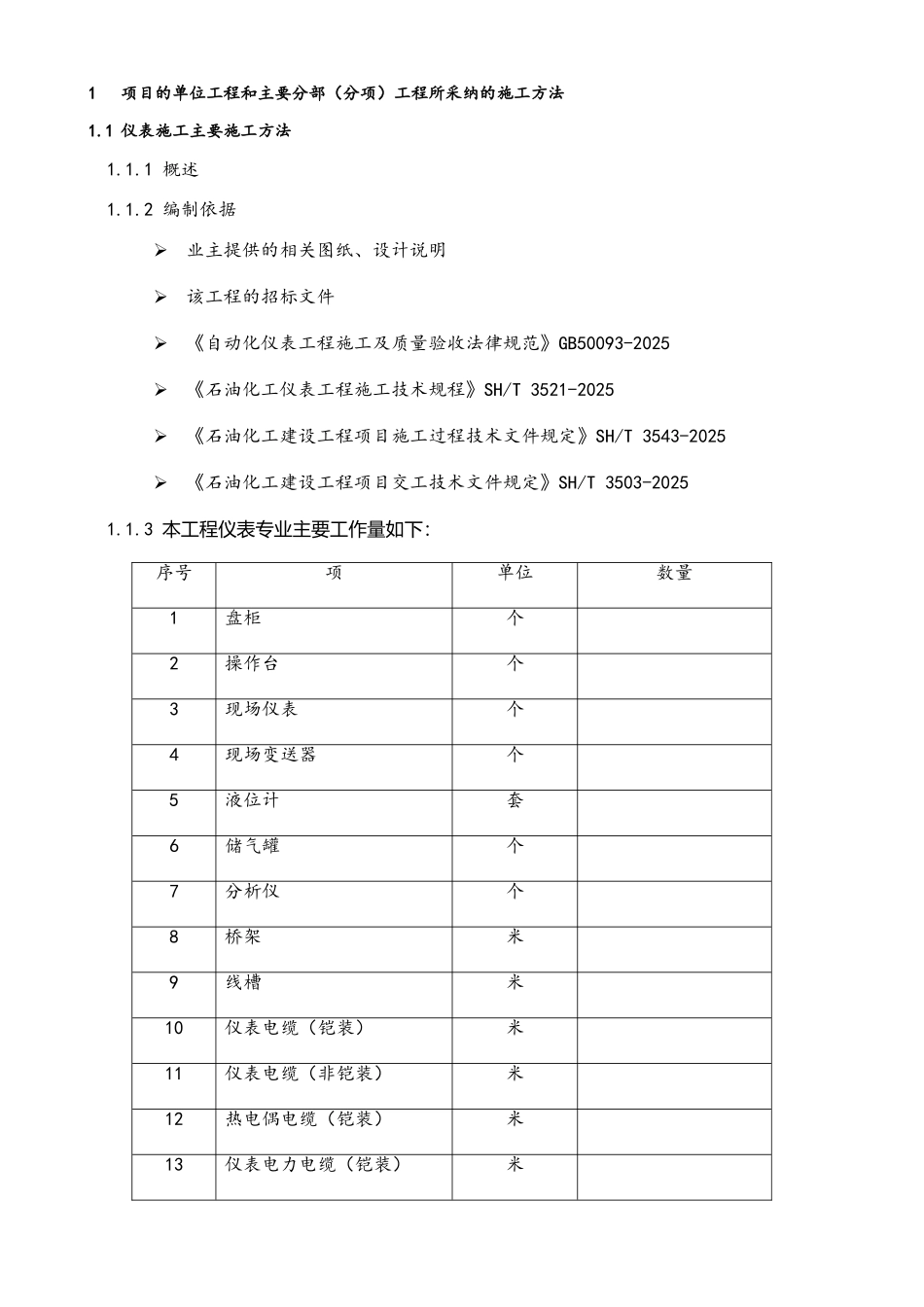

1项目的单位工程和主要分部（分项）工程所采纳的施工方法1.1 仪表施工主要施工方法1.1.1 概述 1.1.2 编制依据 业主提供的相关图纸、设计说明该工程的招标文件《自动化仪表工程施工及质量验收法律规范》GB50093-2025《石油化工仪表工程施工技术规程》SH/T 3521-2025《石油化工建设工程项目施工过程技术文件规定》SH/T 3543-2025《石油化工建设工程项目交工技术文件规定》SH/T 3503-20251.1.3 本工程仪表专业主要工作量如下：序号项单位数量1盘柜 个2操作台 个3现场仪表 个4现场变送器 个5液位计套6储气罐 个7分析仪 个8桥架 米9线槽 米10仪表电缆（铠装） 米11仪表电缆（非铠装） 米12热电偶电缆（铠装） 米13仪表电力电缆（铠装） 米序号项单位数量14数据传输电缆 米15接地电缆 米16接线箱 个17配电盘 个18Piping 米19Tubing 米20压力/温度计 个21控制阀 个22开关阀 个23压力安全阀 个24回路测试 个25支柱 个26电线管米1.1.4 施工准备1.1.4.1组织参加施工的专业人员批阅自控图纸及相关的工艺图纸，领悟设计意图，掌握图纸要求。1.1.4.2根据施工图纸及法律规范，编制施工方案和作业指导书，组织施工人员进行必要的技术培训，做好技术交底工作。1.1.4.3及时主动与业主、监理单位沟通，熟悉监理程序，明确监理的要求，并及时向监理工程师提供相关资料。1.1.4.4认真编制详细的施工计划及质量计划，对各质量控制点的工期要求、技术要求、质量要求等做出具体的规定，并统筹安排，使各项工作能按部就班、有条不紊的顺利进行。bWG5L。1.1.4.5所有到场设备、材料要组织业主、监理和专业技术人员共同确认，不合格的或不符合设计要求的，不予入库。1.1.4.6制订好施工机具的进场计划，及时组织施工机具进专场，做好机具的检查、保养、维修工作。1.1.5 .施工流程图及质量控制点1.1.5.1施工流程图 技术交底、熟悉图纸、施工方案编制设备材料计划、施工现场条件检查 DCS 机柜开箱验收 仪表开箱检查验收 仪表材料、加工件检查验收 电缆桥架检查验收 DCS 机柜、操作台安装、UPS 安装 仪 表 单 体 调校、脱脂 导压管、取源部件脱脂 桥架敷设路径规划 DCS 接地系统安装 现场检测仪表定位 配 合 工 艺 专 业 安装一次取源部件 桥架安装 DCS 检查确认上电 导压管、气源管敷设 电缆敷设 DCS 系统组态 现场仪表安装 导压管气源管随工艺一起吹扫试验 电缆绝缘检查 检校线 孔板、调节...
