自动控制元件习题答案

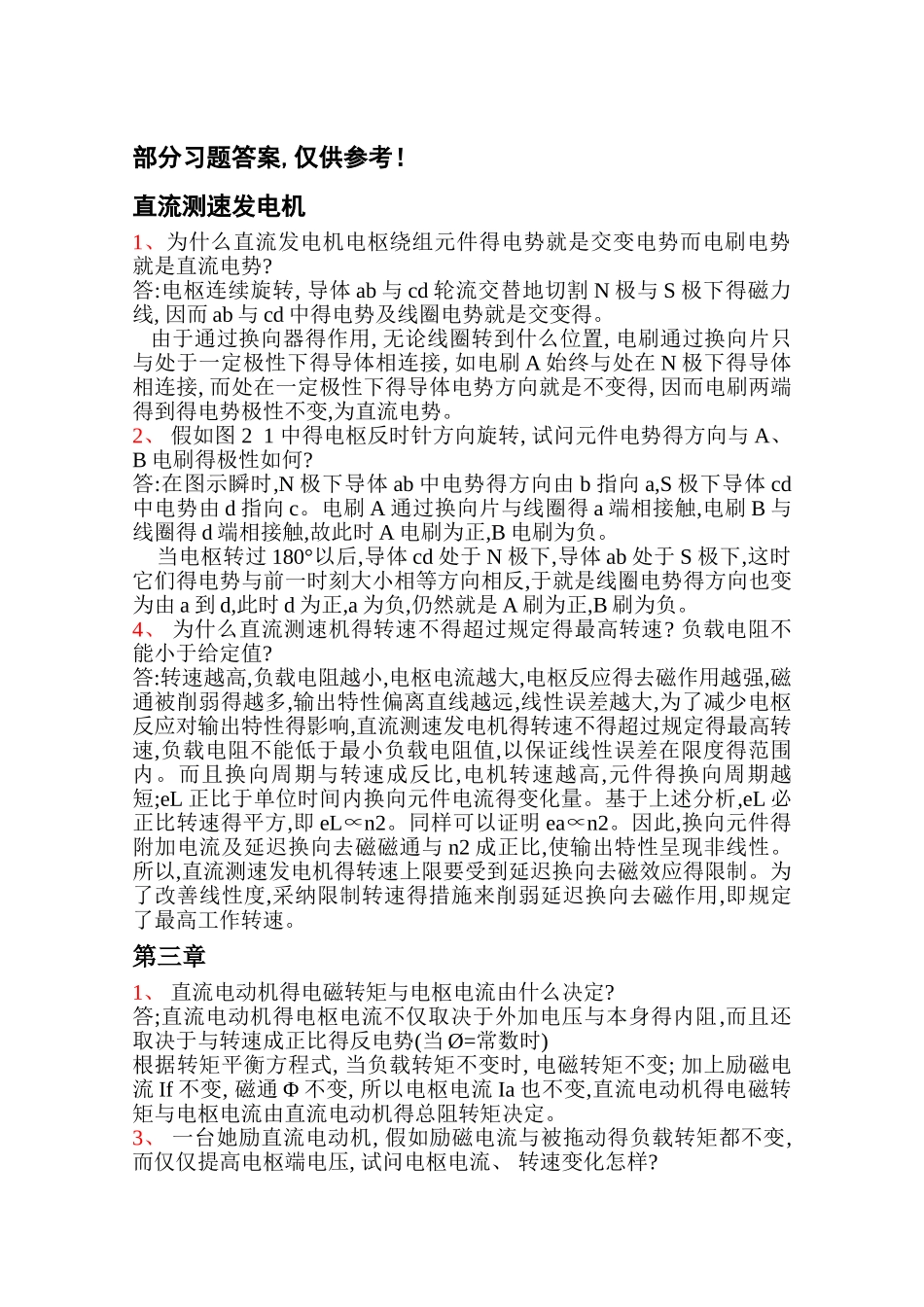

部分习题答案,仅供参考！直流测速发电机1、为什么直流发电机电枢绕组元件得电势就是交变电势而电刷电势就是直流电势? 答:电枢连续旋转, 导体 ab 与 cd 轮流交替地切割 N 极与 S 极下得磁力线, 因而 ab 与 cd 中得电势及线圈电势就是交变得。 由于通过换向器得作用, 无论线圈转到什么位置, 电刷通过换向片只与处于一定极性下得导体相连接, 如电刷 A 始终与处在 N 极下得导体相连接, 而处在一定极性下得导体电势方向就是不变得, 因而电刷两端得到得电势极性不变,为直流电势。2、 假如图 2 1 中得电枢反时针方向旋转, 试问元件电势得方向与 A、 B 电刷得极性如何?答:在图示瞬时,N 极下导体 ab 中电势得方向由 b 指向 a,S 极下导体 cd中电势由 d 指向 c。电刷 A 通过换向片与线圈得 a 端相接触,电刷 B 与线圈得 d 端相接触,故此时 A 电刷为正,B 电刷为负。 当电枢转过 180°以后,导体 cd 处于 N 极下,导体 ab 处于 S 极下,这时它们得电势与前一时刻大小相等方向相反,于就是线圈电势得方向也变为由 a 到 d,此时 d 为正,a 为负,仍然就是 A 刷为正,B 刷为负。4、 为什么直流测速机得转速不得超过规定得最高转速? 负载电阻不能小于给定值?答:转速越高,负载电阻越小,电枢电流越大,电枢反应得去磁作用越强,磁通被削弱得越多,输出特性偏离直线越远,线性误差越大,为了减少电枢反应对输出特性得影响,直流测速发电机得转速不得超过规定得最高转速,负载电阻不能低于最小负载电阻值,以保证线性误差在限度得范围内。而且换向周期与转速成反比,电机转速越高,元件得换向周期越短;eL 正比于单位时间内换向元件电流得变化量。基于上述分析,eL 必正比转速得平方,即 eL∝n2。同样可以证明 ea∝n2。因此,换向元件得附加电流及延迟换向去磁磁通与 n2 成正比,使输出特性呈现非线性。所以,直流测速发电机得转速上限要受到延迟换向去磁效应得限制。为了改善线性度,采纳限制转速得措施来削弱延迟换向去磁作用,即规定了最高工作转速。第三章1、 直流电动机得电磁转矩与电枢电流由什么决定?答;直流电动机得电枢电流不仅取决于外加电压与本身得内阻,而且还取决于与转速成正比得反电势(当 Ø=常数时)根据转矩平衡方程式, 当负载转矩不变时, 电磁转矩不变; 加上励磁电流 If 不变, 磁通 Φ 不变, 所以电枢电流 Ia 也不变,直流电动机得电磁转矩与电枢电流由直流电动机得总阻转矩决定。...
