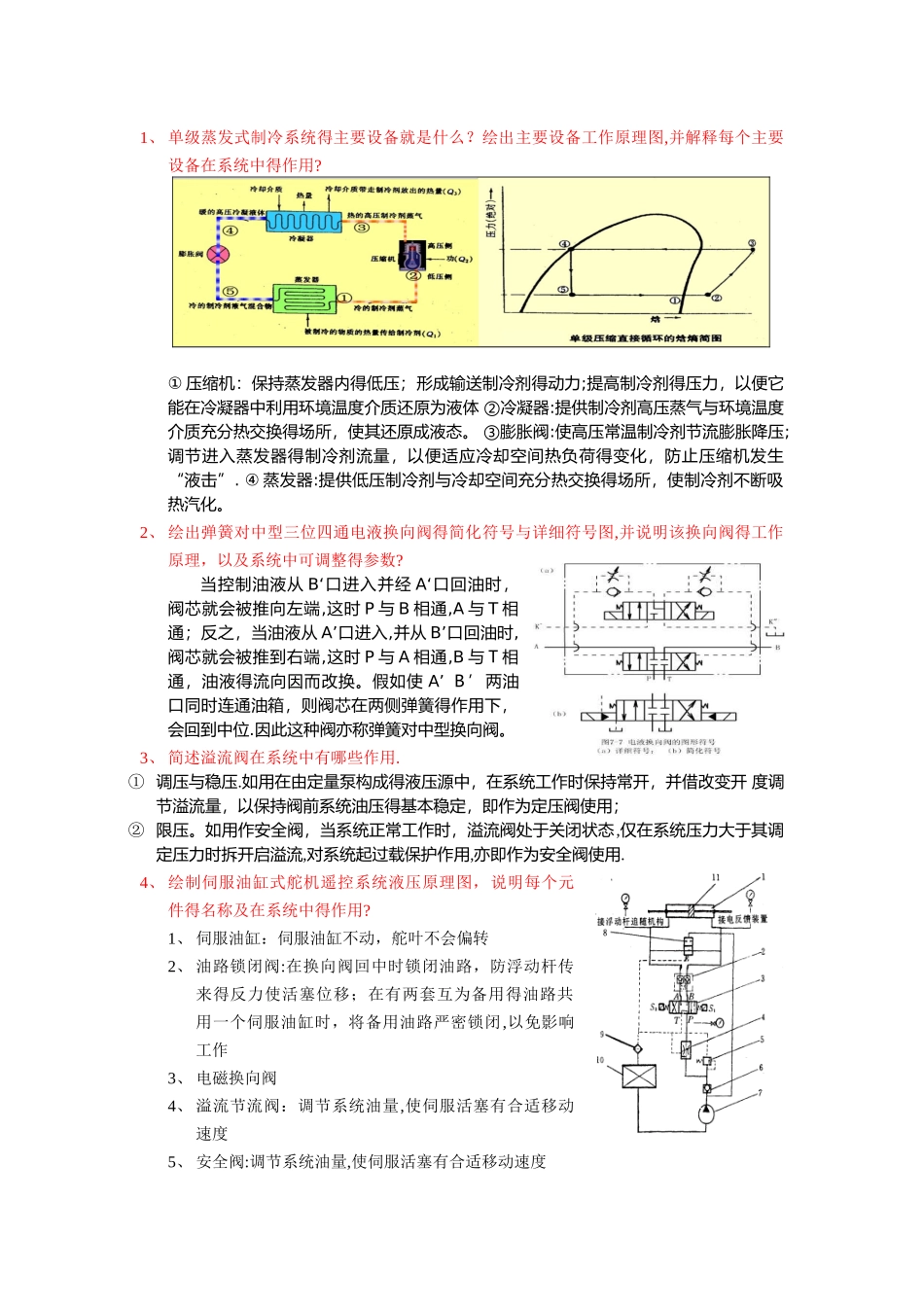

1、 单级蒸发式制冷系统得主要设备就是什么？绘出主要设备工作原理图,并解释每个主要设备在系统中得作用?① 压缩机：保持蒸发器内得低压；形成输送制冷剂得动力;提高制冷剂得压力，以便它能在冷凝器中利用环境温度介质还原为液体 ②冷凝器:提供制冷剂高压蒸气与环境温度介质充分热交换得场所，使其还原成液态。 ③膨胀阀:使高压常温制冷剂节流膨胀降压;调节进入蒸发器得制冷剂流量，以便适应冷却空间热负荷得变化，防止压缩机发生“液击”. ④ 蒸发器:提供低压制冷剂与冷却空间充分热交换得场所，使制冷剂不断吸热汽化。2、 绘出弹簧对中型三位四通电液换向阀得简化符号与详细符号图,并说明该换向阀得工作原理，以及系统中可调整得参数?当控制油液从 B‘口进入并经 A‘口回油时，阀芯就会被推向左端,这时 P 与 B 相通,A 与 T 相通；反之，当油液从 A’口进入,并从 B’口回油时,阀芯就会被推到右端,这时 P 与 A 相通,B 与Ｔ相通，油液得流向因而改换。假如使 A’ Ｂ’两油口同时连通油箱，则阀芯在两侧弹簧得作用下，会回到中位.因此这种阀亦称弹簧对中型换向阀。3、 简述溢流阀在系统中有哪些作用.① 调压与稳压.如用在由定量泵构成得液压源中，在系统工作时保持常开，并借改变开 度调节溢流量，以保持阀前系统油压得基本稳定，即作为定压阀使用；② 限压。如用作安全阀，当系统正常工作时，溢流阀处于关闭状态,仅在系统压力大于其调定压力时拆开启溢流,对系统起过载保护作用,亦即作为安全阀使用.4、 绘制伺服油缸式舵机遥控系统液压原理图，说明每个元件得名称及在系统中得作用?1、 伺服油缸：伺服油缸不动，舵叶不会偏转2、 油路锁闭阀:在换向阀回中时锁闭油路，防浮动杆传来得反力使活塞位移；在有两套互为备用得油路共用一个伺服油缸时，将备用油路严密锁闭,以免影响工作3、 电磁换向阀4、 溢流节流阀：调节系统油量,使伺服活塞有合适移动速度5、 安全阀:调节系统油量,使伺服活塞有合适移动速度6、 单向阀:在换向阀回到中位时，能向液控旁通阀８提供足够得控制油压，以保证阀 8确能移到隔断位置，启阀压力为 0、6～0、8M Ｐ a7、 油泵8、 液控旁通阀:装置起动后，泵排压将其推至截断位置，以保证系统正常工作，最低控制Ｐ应不小于 0、4～0、8M Ｐ a,当改用其它备用操纵机构时，因泵停止排油而回到旁通位置，而不致阻碍其它操纵机构工作9、 滤器：压力油经滤器回到油箱 1010、 油箱11、 伺服...
