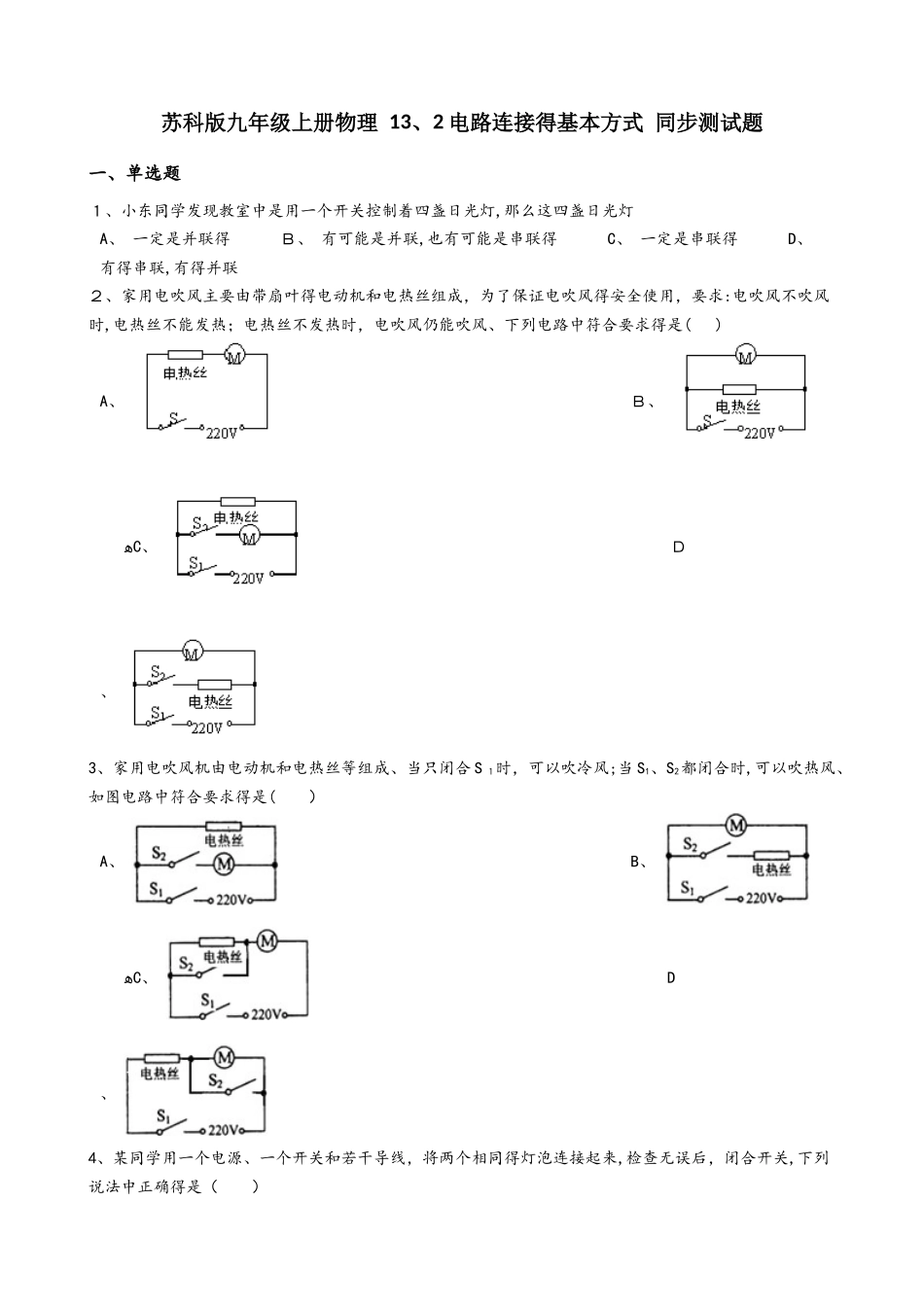

苏科版九年级上册物理 13、2 电路连接得基本方式 同步测试题一、单选题１、小东同学发现教室中是用一个开关控制着四盏日光灯,那么这四盏日光灯 A、 一定是并联得 Ｂ、 有可能是并联,也有可能是串联得 C、 一定是串联得 D、 有得串联,有得并联２、家用电吹风主要由带扇叶得电动机和电热丝组成，为了保证电吹风得安全使用，要求:电吹风不吹风时,电热丝不能发热；电热丝不发热时，电吹风仍能吹风、下列电路中符合要求得是( ) A、 Ｂ、 ﻫC、 Ｄ、 3、家用电吹风机由电动机和电热丝等组成、当只闭合 S １时，可以吹冷风;当 S1、S2都闭合时,可以吹热风、如图电路中符合要求得是( ） A、 B、 ﻫC、 D、 4、某同学用一个电源、一个开关和若干导线，将两个相同得灯泡连接起来,检查无误后，闭合开关,下列说法中正确得是（ ） Ａ、 假如两个灯泡都亮,这两个灯一定是串联 B、 假如两个灯泡都亮,这两个灯一定是并联ﻫC、 假如只有一个灯亮,这两个灯一定是串联 Ｄ、 假如只有一个灯亮，这两个灯一定是并联5、在如图所示得电路图中,要使灯泡 L1和Ｌ２组成串联电路,应该( )ﻫ A、 只闭合 S ３ Ｂ、 只闭合Ｓ 2 Ｃ、 同时闭合 S1和 S２ D、 同时闭合 S1和 S36、如图所示得电路,闭合开关 S1和Ｓ 2后，下列分析正确得是 （ )ﻫA、 小灯泡亮、电铃响 Ｂ、 小灯泡亮、电铃不响ﻫC、 小灯泡不亮、电铃响 D、 小灯泡不亮、电铃不响7、如图所示电路中,下列关于灯炮 L1﹑Ｌ 2、Ｌ 3连接说法中不正确是 （） A、 Ｓ 1﹑Ｓ 2都断开，Ｌ 1﹑Ｌ 3串联 B、 S １﹑S2都闭合，Ｌ 2﹑L ３并联C、 Ｓ 2断开,S1闭合,L １﹑L3串联 Ｄ、 S2断开,S １闭合，只有 L ３能发光8、如图，下面叙述错误得是( )A、 只有 S2闭合时只有Ｌ 3发光 B、 S1、S2都闭合时只有 L1、Ｌ 2两灯并联ﻫＣ、 S １、S2都闭合时是三灯并联电路 D、 S1、S ２都断开时是三盏灯串联电路二、多选题9、如图所示,下列分析正确得是（ )ﻫA、 只闭合 时， 发光、 不发光， 测 电流 B、 只闭合 时， 发光、 不发光， 测 电流C、 闭合 、 时， 、 并联， 测 电流 D、 闭合 、 时, 、 串联， 、 示数相等10、一种声光报警器如图所示电路,下列说法正确得是( ）ﻫ Ａ、 闭合开关 S1 ， 电灯和电铃串联,电流先流过电灯后流入电铃ﻫB、 闭合开关 S1 ， 电灯和电铃串联,通过电灯和电铃...
