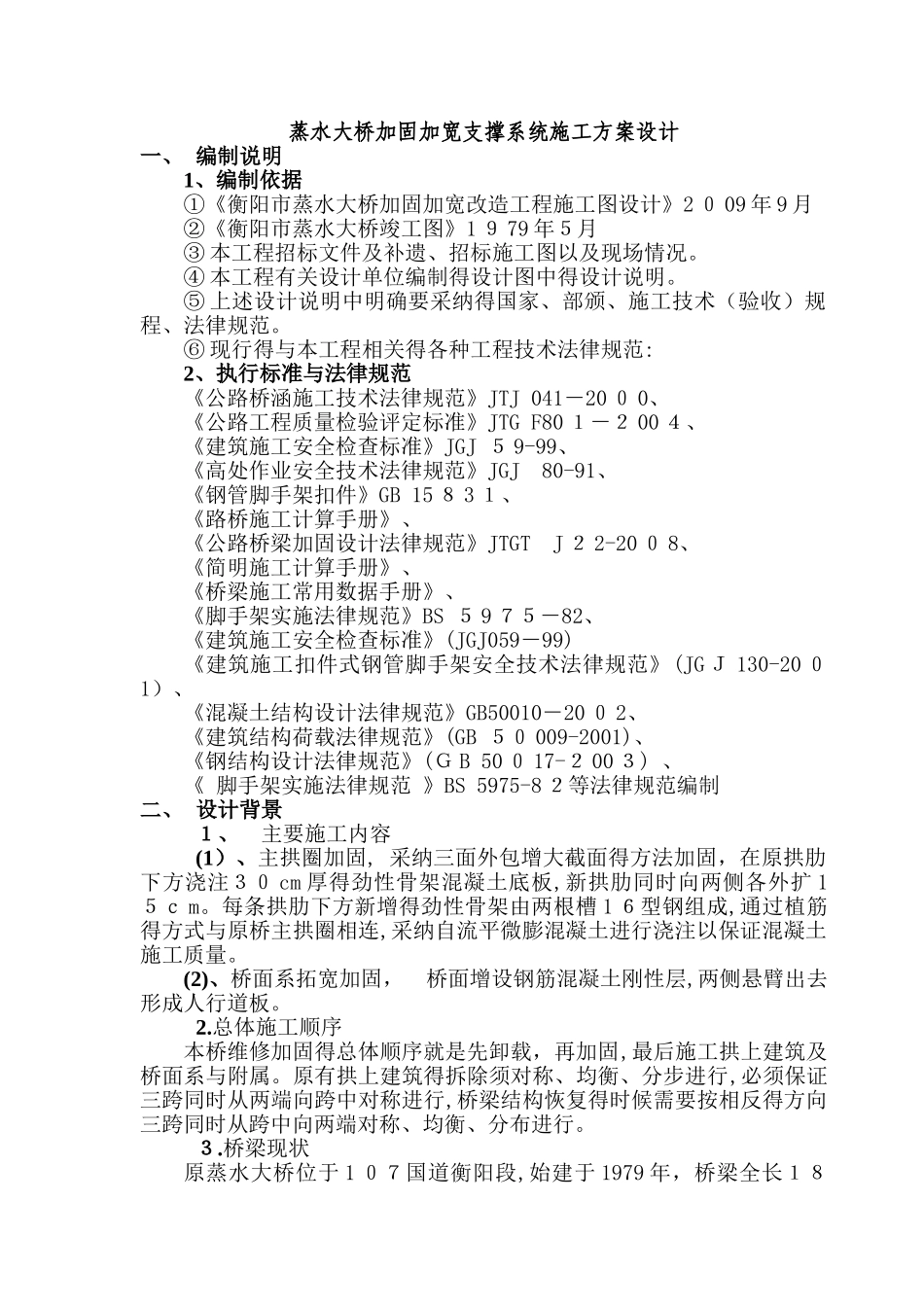

蒸水大桥加固加宽支撑系统施工方案设计一、 编制说明1、编制依据①《衡阳市蒸水大桥加固加宽改造工程施工图设计》2 ０ 09 年 9 月②《衡阳市蒸水大桥竣工图》1 ９ 79 年５月③ 本工程招标文件及补遗、招标施工图以及现场情况。④ 本工程有关设计单位编制得设计图中得设计说明。⑤ 上述设计说明中明确要采纳得国家、部颁、施工技术（验收）规程、法律规范。 ⑥ 现行得与本工程相关得各种工程技术法律规范:2、执行标准与法律规范《公路桥涵施工技术法律规范》JTJ 041－20 ０ 0、《公路工程质量检验评定标准》JTG F80 １－２ 00 ４、《建筑施工安全检查标准》JGJ ５ 9-99、《高处作业安全技术法律规范》JGJ 80-91、《钢管脚手架扣件》GB 15 ８ 3 １、《路桥施工计算手册》、《公路桥梁加固设计法律规范》JTGT J ２ 2-20 ０ 8、《简明施工计算手册》、《桥梁施工常用数据手册》、《脚手架实施法律规范》BS ５ 9 ７５－82、《建筑施工安全检查标准》(JGJ059－99)《建筑施工扣件式钢管脚手架安全技术法律规范》(JG Ｊ 130-20 ０1）、《混凝土结构设计法律规范》GB50010－20 ０ 2、《建筑结构荷载法律规范》(GB ５０ 009-2001)、《钢结构设计法律规范》(Ｇ B 50 ０ 17-２ 00 ３) 、《 脚手架实施法律规范 》BS 5975-8 ２等法律规范编制 二、 设计背景１、 主要施工内容(1）、主拱圈加固, 采纳三面外包增大截面得方法加固，在原拱肋下方浇注３０ cm 厚得劲性骨架混凝土底板,新拱肋同时向两侧各外扩 1５ｃ m。每条拱肋下方新增得劲性骨架由两根槽 1 ６型钢组成,通过植筋得方式与原桥主拱圈相连,采纳自流平微膨混凝土进行浇注以保证混凝土施工质量。(2)、桥面系拓宽加固， 桥面增设钢筋混凝土刚性层,两侧悬臂出去形成人行道板。2.总体施工顺序本桥维修加固得总体顺序就是先卸载，再加固,最后施工拱上建筑及桥面系与附属。原有拱上建筑得拆除须对称、均衡、分步进行,必须保证三跨同时从两端向跨中对称进行,桥梁结构恢复得时候需要按相反得方向三跨同时从跨中向两端对称、均衡、分布进行。３.桥梁现状原蒸水大桥位于 1 ０７国道衡阳段,始建于 1979 年，桥梁全长１８1、74m,为３×50m 双曲拱桥,桥面组成为:３、0m(人行道)+14m(车行道)+3m(人行道)=２ 0m,旧桥设计荷载为:汽－20,挂-１ 00。根据旧桥得检测报告及对现有交通流量分析，随着旧桥服役年数得增长，现有桥梁已经出现了不同程度...
