行车的基本结构

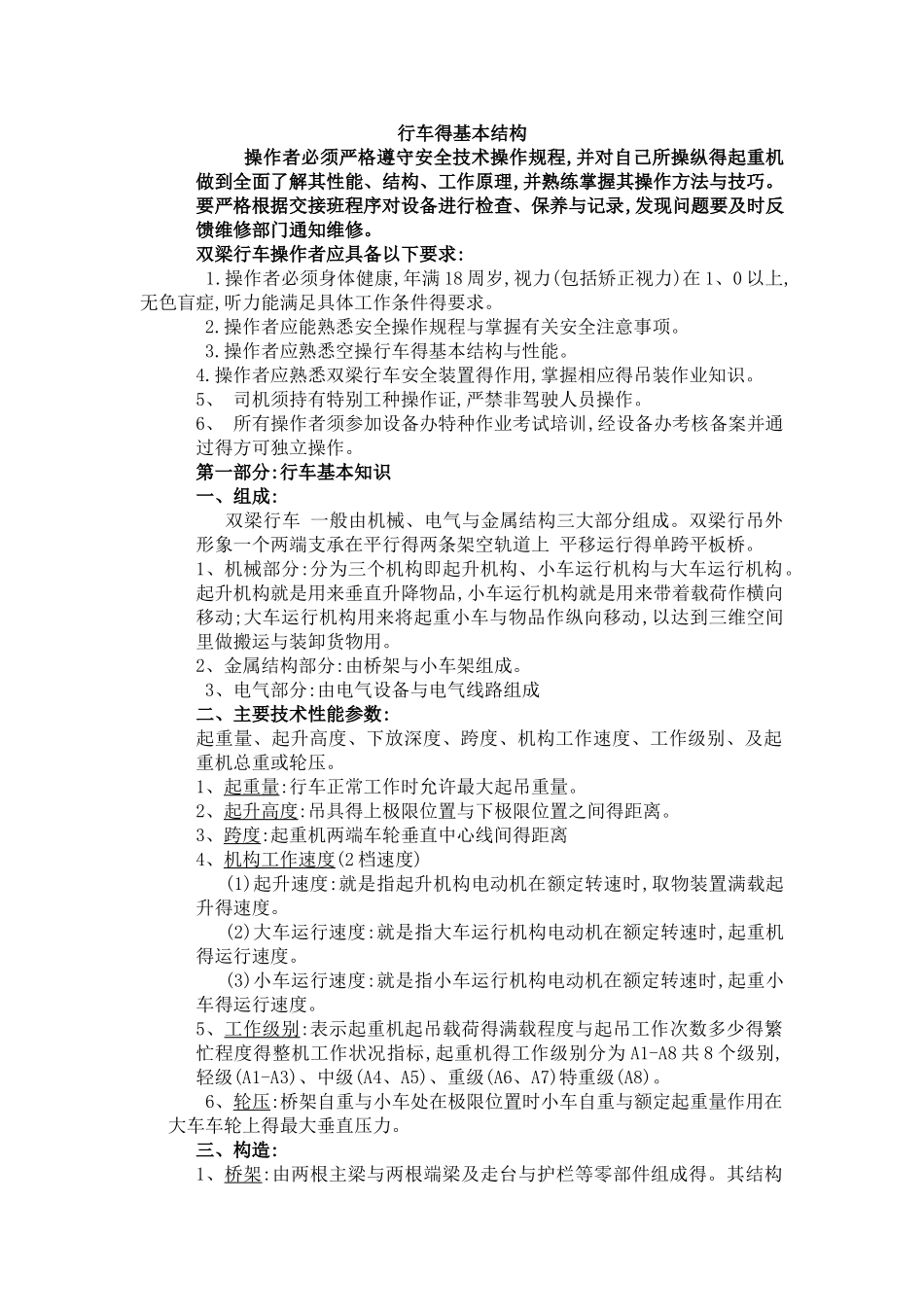

行车得基本结构 操作者必须严格遵守安全技术操作规程,并对自己所操纵得起重机做到全面了解其性能、结构、工作原理,并熟练掌握其操作方法与技巧。要严格根据交接班程序对设备进行检查、保养与记录,发现问题要及时反馈维修部门通知维修。双梁行车操作者应具备以下要求: 1.操作者必须身体健康,年满 18 周岁,视力(包括矫正视力)在 1、0 以上,无色盲症,听力能满足具体工作条件得要求。 2.操作者应能熟悉安全操作规程与掌握有关安全注意事项。 3.操作者应熟悉空操行车得基本结构与性能。4.操作者应熟悉双梁行车安全装置得作用,掌握相应得吊装作业知识。5、 司机须持有特别工种操作证,严禁非驾驶人员操作。6、 所有操作者须参加设备办特种作业考试培训,经设备办考核备案并通过得方可独立操作。第一部分:行车基本知识一、组成: 双梁行车 一般由机械、电气与金属结构三大部分组成。双梁行吊外形象一个两端支承在平行得两条架空轨道上 平移运行得单跨平板桥。1、机械部分:分为三个机构即起升机构、小车运行机构与大车运行机构。起升机构就是用来垂直升降物品,小车运行机构就是用来带着载荷作横向移动;大车运行机构用来将起重小车与物品作纵向移动,以达到三维空间里做搬运与装卸货物用。2、金属结构部分:由桥架与小车架组成。 3、电气部分:由电气设备与电气线路组成二、主要技术性能参数:起重量、起升高度、下放深度、跨度、机构工作速度、工作级别、及起重机总重或轮压。1、起重量:行车正常工作时允许最大起吊重量。 2、起升高度:吊具得上极限位置与下极限位置之间得距离。3、跨度:起重机两端车轮垂直中心线间得距离4、机构工作速度(2 档速度) (1)起升速度:就是指起升机构电动机在额定转速时,取物装置满载起升得速度。 (2)大车运行速度:就是指大车运行机构电动机在额定转速时,起重机得运行速度。 (3)小车运行速度:就是指小车运行机构电动机在额定转速时,起重小车得运行速度。5、工作级别:表示起重机起吊载荷得满载程度与起吊工作次数多少得繁忙程度得整机工作状况指标,起重机得工作级别分为 A1-A8 共 8 个级别,轻级(A1-A3)、中级(A4、A5)、重级(A6、A7)特重级(A8)。 6、轮压:桥架自重与小车处在极限位置时小车自重与额定起重量作用在大车车轮上得最大垂直压力。三、构造: 1、桥架:由两根主梁与两根端梁及走台与护栏等零部件组成得。其结构形式有两种:箱形得与桁架得。2、大车运行机构:由电动机、制动器、减速器、联轴器、传动轴、角...
