补桩施工方案

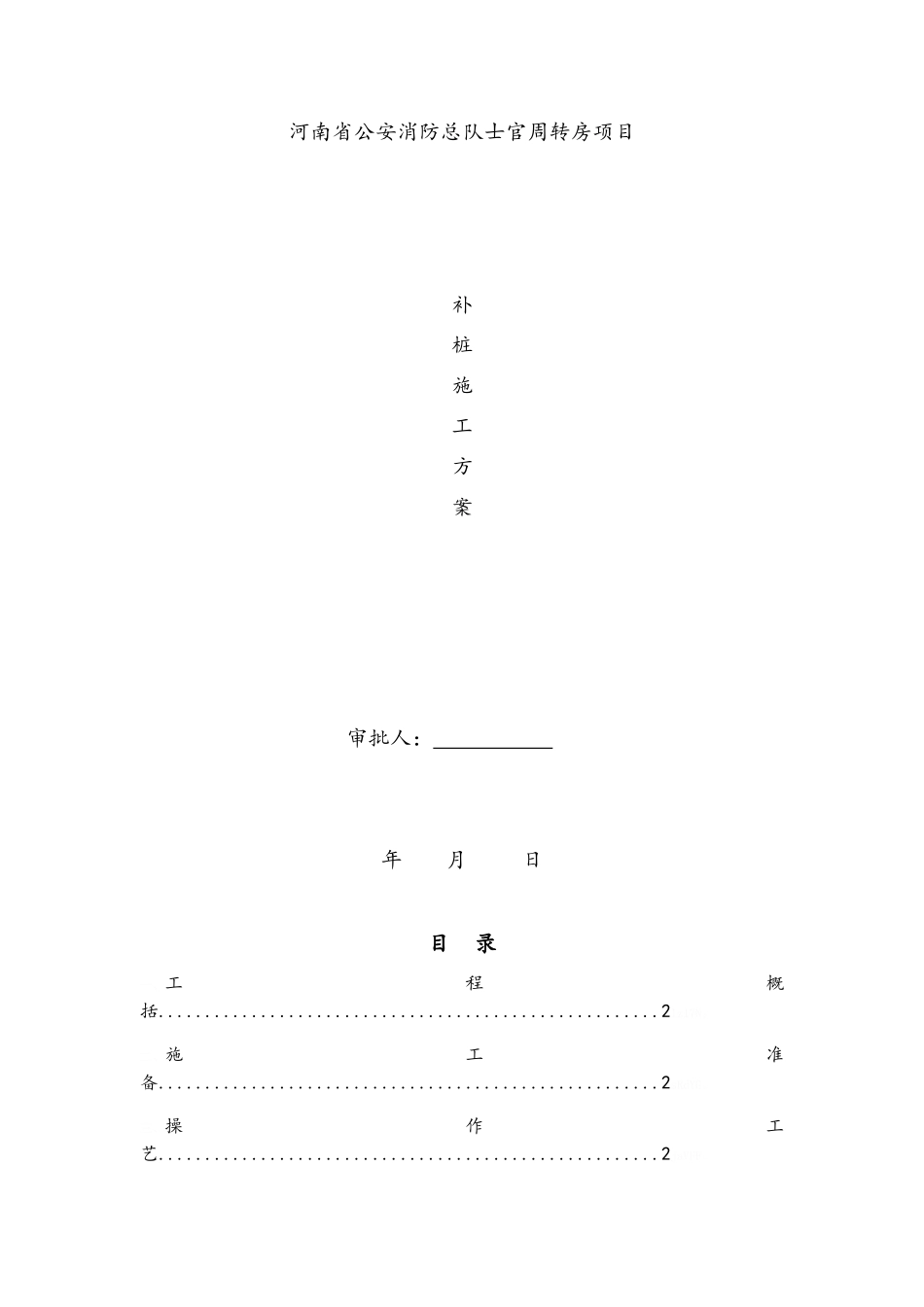

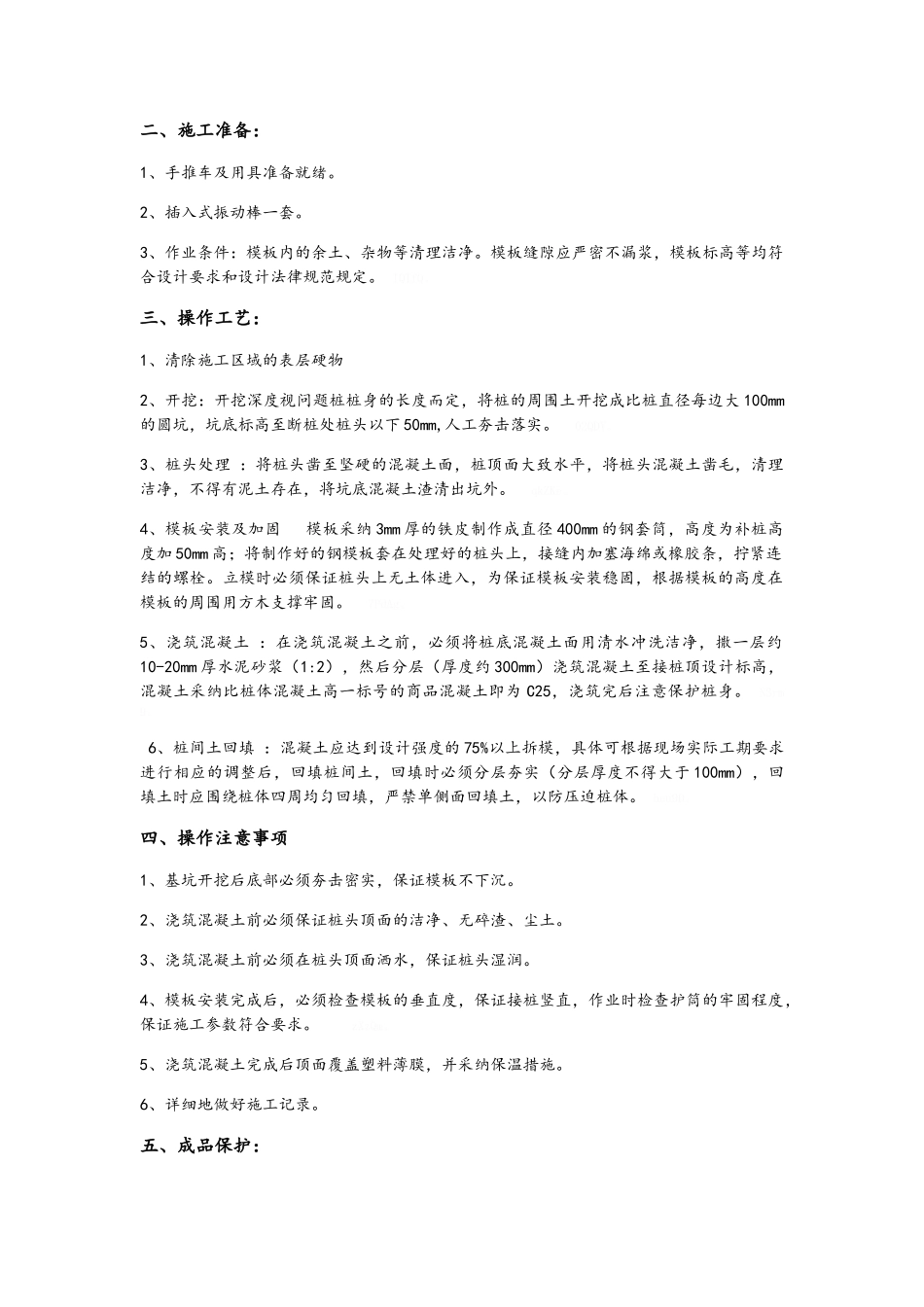

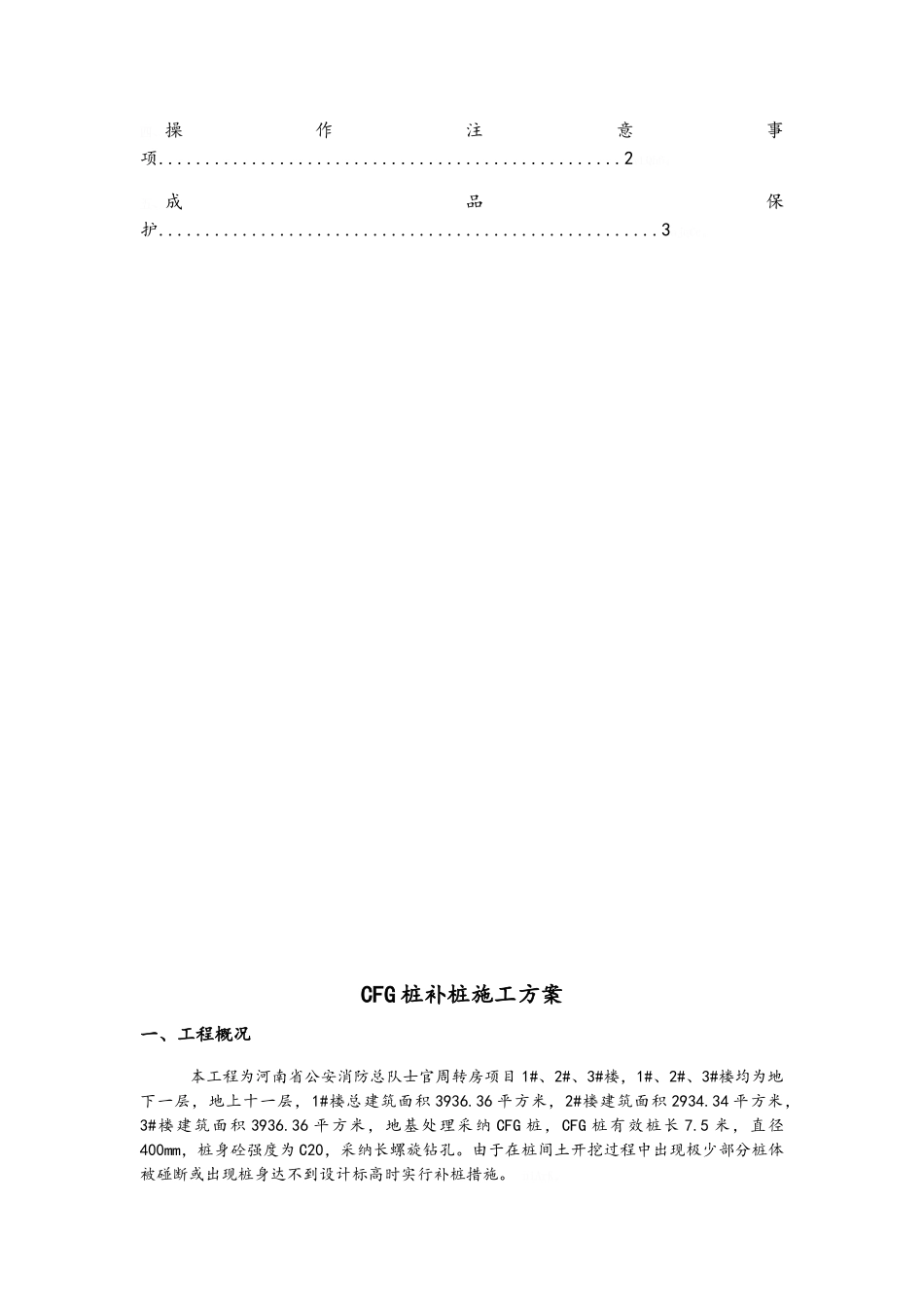

河南省公安消防总队士官周转房项目补桩施工方案 审批人： 年 月 日目 录一、工程概括......................................................2lzl7N。二、施工准备......................................................2sRdYG。三、操作工艺......................................................2jaVFF。四、操作注意事项..................................................2vLQh6。五、成品保护......................................................3ajqCc。CFG 桩补桩施工方案一、工程概况 本工程为河南省公安消防总队士官周转房项目 1#、2#、3#楼，1#、2#、3#楼均为地下一层，地上十一层，1#楼总建筑面积 3936.36 平方米，2#楼建筑面积 2934.34 平方米，3#楼建筑面积 3936.36 平方米，地基处理采纳 CFG 桩，CFG 桩有效桩长 7.5 米，直径400mm，桩身砼强度为 C20，采纳长螺旋钻孔。由于在桩间土开挖过程中出现极少部分桩体被碰断或出现桩身达不到设计标高时实行补桩措施。 u1ArK。二、施工准备：1、手推车及用具准备就绪。 2、插入式振动棒一套。 3、作业条件：模板内的余土、杂物等清理洁净。模板缝隙应严密不漏浆，模板标高等均符合设计要求和设计法律规范规定。 lQTfQ。三、操作工艺：1、清除施工区域的表层硬物 2、开挖：开挖深度视问题桩桩身的长度而定，将桩的周围土开挖成比桩直径每边大 100mm的圆坑，坑底标高至断桩处桩头以下 50mm,人工夯击落实。 02QDY。3、桩头处理 ：将桩头凿至坚硬的混凝土面，桩顶面大致水平，将桩头混凝土凿毛，清理洁净，不得有泥土存在，将坑底混凝土渣清出坑外。 qkZKe。4、模板安装及加固 模板采纳 3mm 厚的铁皮制作成直径 400mm 的钢套筒，高度为补桩高度加 50mm 高；将制作好的钢模板套在处理好的桩头上，接缝内加塞海绵或橡胶条，拧紧连结的螺栓。立模时必须保证桩头上无土体进入，为保证模板安装稳固，根据模板的高度在模板的周围用方木支撑牢固。 7PdAg。5、浇筑混凝土 ：在浇筑混凝土之前，必须将桩底混凝土面用清水冲洗洁净，撒一层约10-20mm 厚水泥砂浆（1:2），然后分层（厚度约 300mm）浇筑混凝土至接桩顶设计标高，混凝土采纳比桩体混凝土高一标号的商品混凝土即为 C25，浇筑完后注意保护桩身。 N3rm9。 6、桩间土回填 ：混凝土应达到设计强度的 75%以上拆模，具体可根据现场实际工期要求进行相应的调整后，回填桩间土，回填时必须分层...
