西南交大轻型井点设计方案

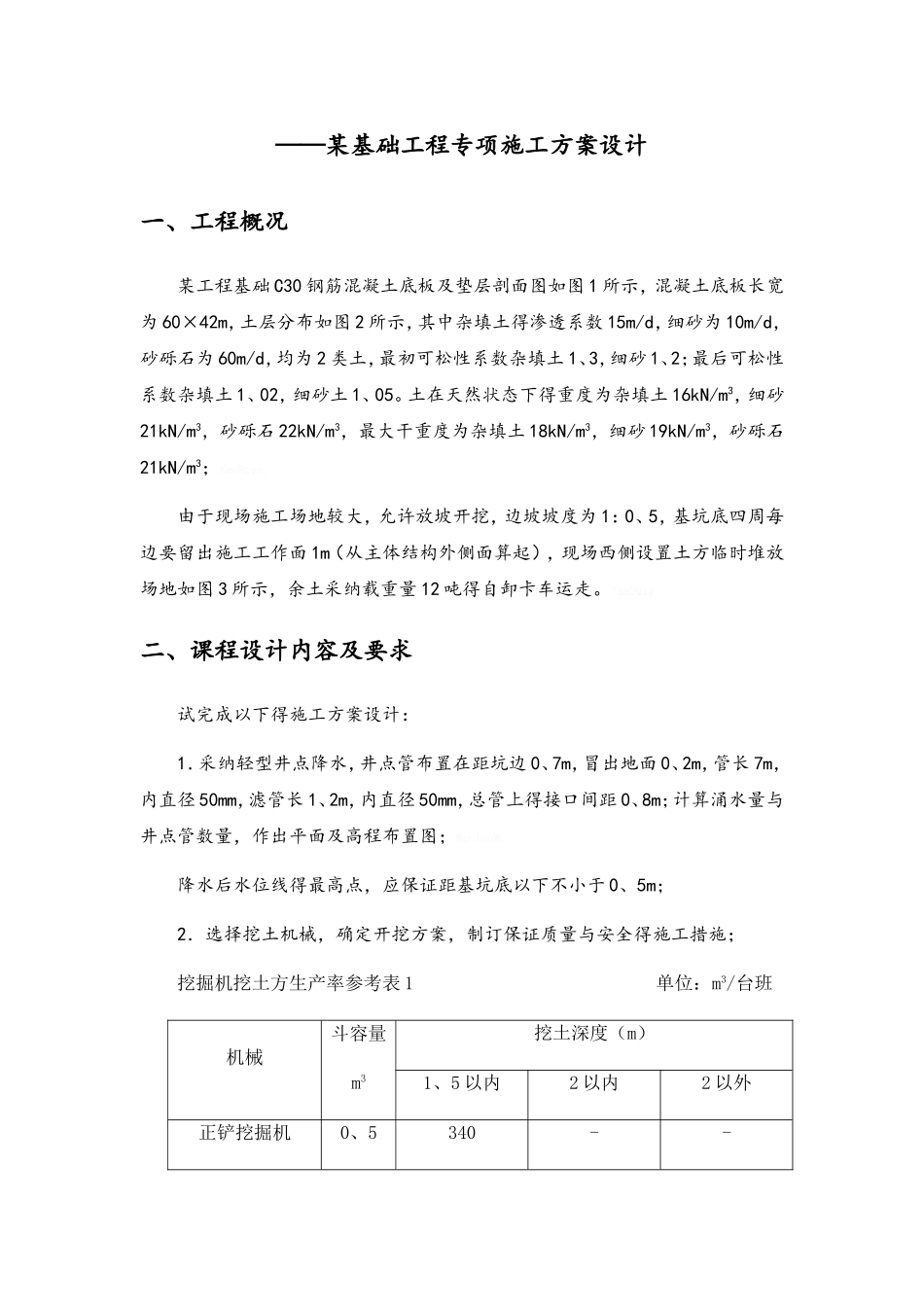

建筑施工技术课程设计任务书班级：2025 级建筑工程 7 班 姓名： 学号： 0106123006 学院： 土木工程学院 2025 年 5 月 27 日 建筑施工技术课程设计任务书——某基础工程专项施工方案设计一、工程概况某工程基础 C30 钢筋混凝土底板及垫层剖面图如图 1 所示，混凝土底板长宽为 60×42m，土层分布如图 2 所示，其中杂填土得渗透系数 15m/d，细砂为 10m/d，砂砾石为 60m/d，均为 2 类土，最初可松性系数杂填土 1、3，细砂 1、2；最后可松性系数杂填土 1、02，细砂土 1、05。土在天然状态下得重度为杂填土 16kN/m3，细砂21kN/m3，砂砾石 22kN/m3，最大干重度为杂填土 18kN/m3，细砂 19kN/m3，砂砾石21kN/m3；KmoRcym。由于现场施工场地较大，允许放坡开挖，边坡坡度为 1：0、5，基坑底四周每边要留出施工工作面 1m（从主体结构外侧面算起），现场西侧设置土方临时堆放场地如图 3 所示，余土采纳载重量 12 吨得自卸卡车运走。f6z3Qzg。二、课程设计内容及要求试完成以下得施工方案设计：1．采纳轻型井点降水，井点管布置在距坑边 0、7m，冒出地面 0、2m，管长 7m，内直径 50mm，滤管长 1、2m，内直径 50mm，总管上得接口间距 0、8m；计算涌水量与井点管数量，作出平面及高程布置图；NchfuoW。降水后水位线得最高点，应保证距基坑底以下不小于 0、5m；2．选择挖土机械，确定开挖方案，制订保证质量与安全得施工措施；挖掘机挖土方生产率参考表 1 单位：m3/台班机械斗容量m3挖土深度（m）1、5 以内2 以内2 以外正铲挖掘机0、5340--0、75-400-1--480挖掘机挖土方生产率参考表 2 单位：m3/台班机械斗容量m3挖土深度（m）1、5 以内2、5 以内4 以内4 以外反铲挖掘机0、4300---0、75-350--1--420-1、25---4503．已知挖土机土斗得充盈系数 0、9，每斗作业循环延续时间 35s，运土车辆得往返时间（含卸土时间与操纵时间）30 分钟，工作时间利用系数 0、85，选用 2台挖土机同时作业，每天两班制。确定基坑挖土得作业天数与能保证挖土机连续作业得自卸卡车数量，并计算预留回填土方松散状态下得数量。（杂填土不能用作回填土，应作为弃土全部运走。）RohHsss。4．确定回填土得施工方案，要求土得压实系数为：地基主要受力层范围内不小于 0、97，其她部位 0、94；回填时土得含水率经测定为 15%，确定压实后土得干重度与实际重度应达到多少？JfqZOgD。5．施工期间气温，白天最高 25℃，夜晚最低...
