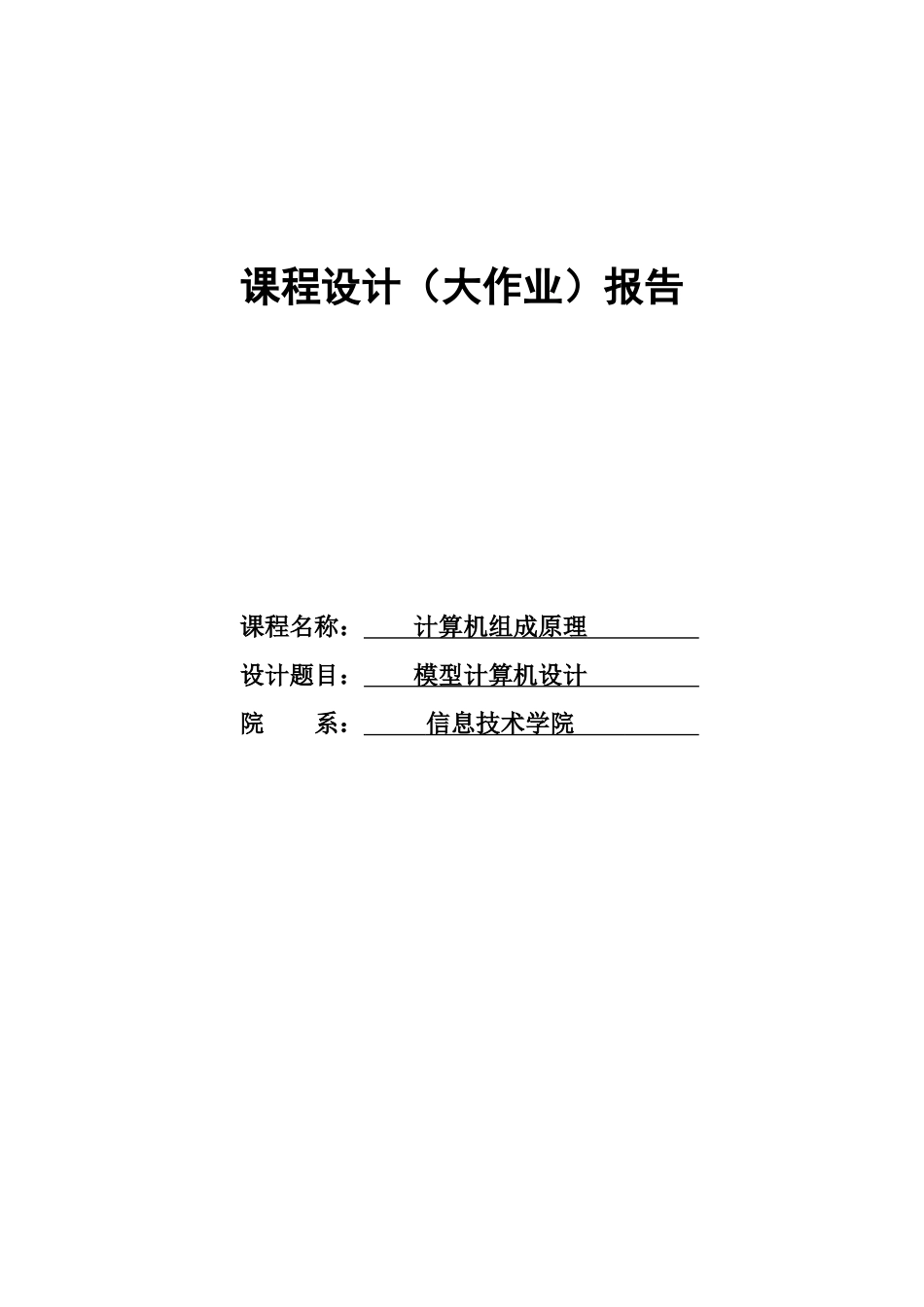

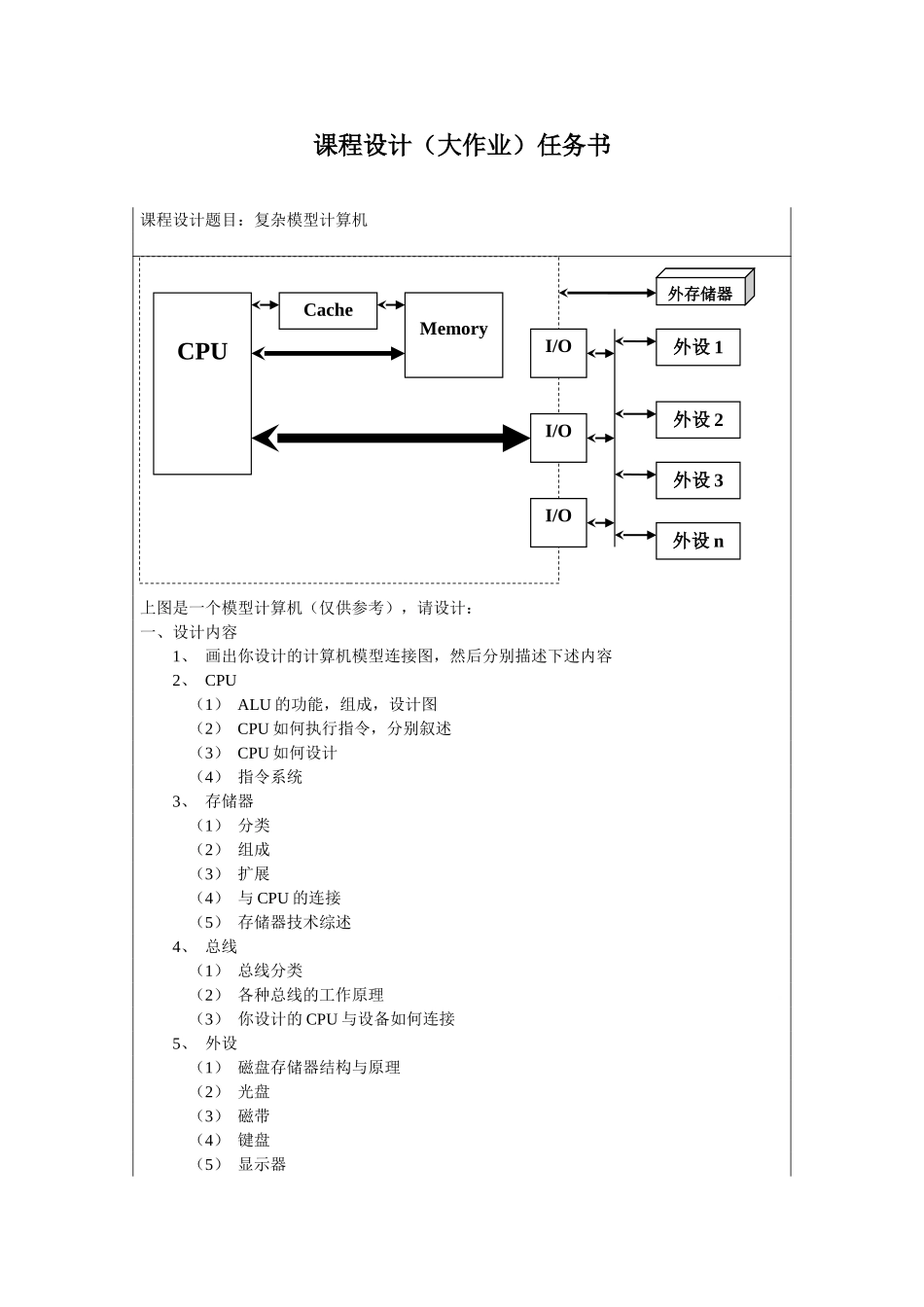

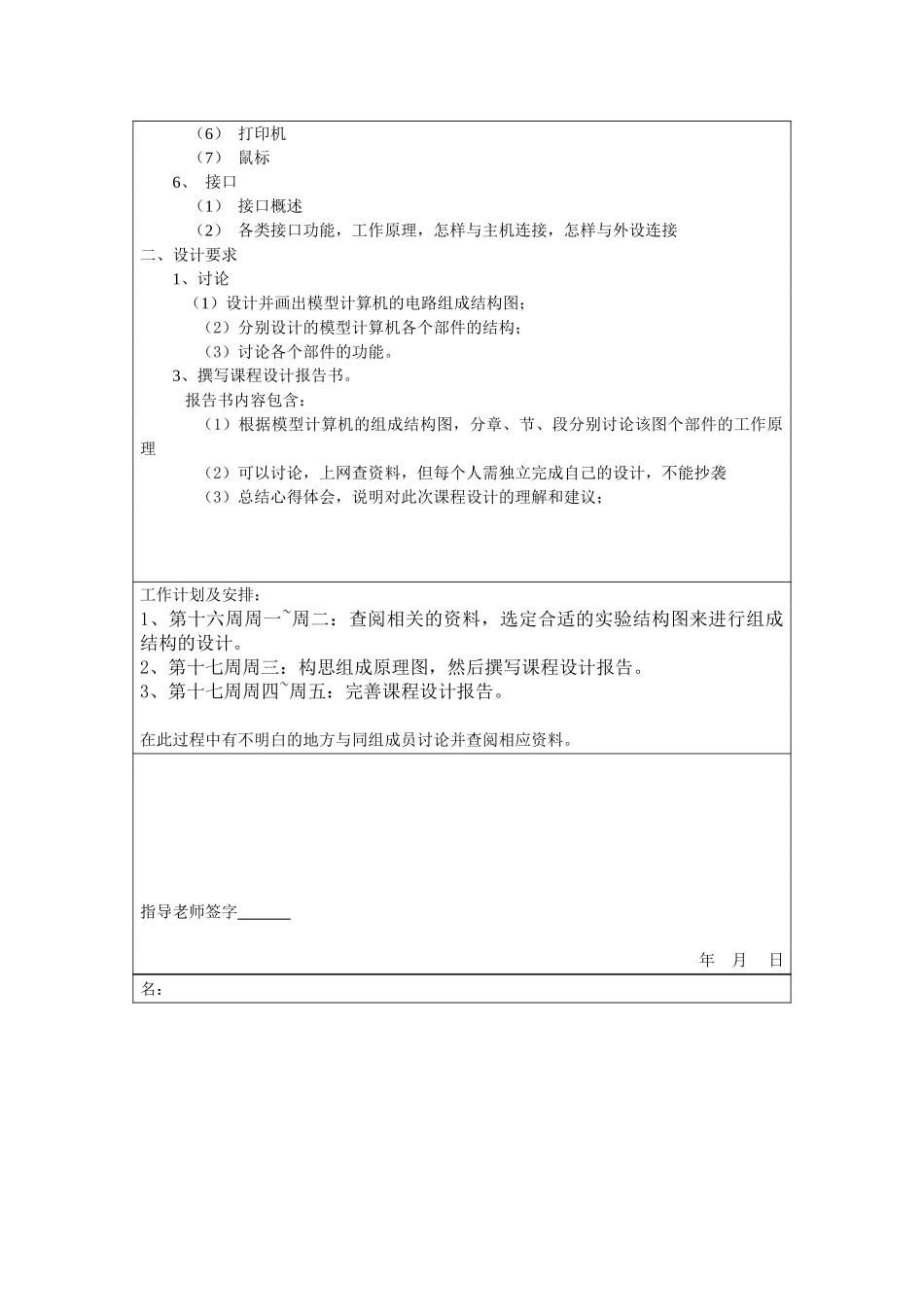

课程设计（大作业）报告课程名称： 计算机组成原理 设计题目： 模型计算机设计 院 系： 信息技术学院 课程设计（大作业）任务书课程设计题目：复杂模型计算机上图是一个模型计算机（仅供参考），请设计：一、设计内容1、 画出你设计的计算机模型连接图，然后分别描述下述内容2、 CPU （1） ALU 的功能，组成，设计图（2） CPU 如何执行指令，分别叙述（3） CPU 如何设计（4） 指令系统3、 存储器（1） 分类（2） 组成（3） 扩展（4） 与 CPU 的连接（5） 存储器技术综述4、 总线（1） 总线分类（2） 各种总线的工作原理（3） 你设计的 CPU 与设备如何连接5、 外设（1） 磁盘存储器结构与原理（2） 光盘（3） 磁带（4） 键盘（5） 显示器CPUMemoryCache外设 1外设 2外设 3外设 nI/OI/OI/O外存储器（6） 打印机（7） 鼠标6、 接口（1） 接口概述（2） 各类接口功能，工作原理，怎样与主机连接，怎样与外设连接二、设计要求1、讨论 （1）设计并画出模型计算机的电路组成结构图；（2）分别设计的模型计算机各个部件的结构；（3）讨论各个部件的功能。3、撰写课程设计报告书。 报告书内容包含：（1）根据模型计算机的组成结构图，分章、节、段分别讨论该图个部件的工作原理（2）可以讨论，上网查资料，但每个人需独立完成自己的设计，不能抄袭（3）总结心得体会，说明对此次课程设计的理解和建议；工作计划及安排：1、第十六周周一~周二：查阅相关的资料，选定合适的实验结构图来进行组成结构的设计。2、第十七周周三：构思组成原理图，然后撰写课程设计报告。3、第十七周周四~周五：完善课程设计报告。在此过程中有不明白的地方与同组成员讨论并查阅相应资料。指导老师签字 年 月 日名：课程设计（大作业）报告一、题目分析在此次的课程设计题目中，需要我们设计一个计算机模型，并且还需要包括 CPU、存储器、总线、外设二、计算机结构设计三、第一章 CPU1、ALU 的功能，组成，设计图（1）功能算术逻辑单元(ALU)是中央处理器(CPU)的执行单元，是所有中央处理器的核心组成部分，ALU 主要完成对二进制数据的定点算术运算(加减乘除)、逻辑运算(与或非异或)以及移位操作。在某些 CPU中还有专门用于处理移位操作的移位器，通常 ALU 由两个输入端和一个输出端。基本上，在所有现代 CPU 体系结构中，二进制都以补码的形式来表示。（2）组成 ALU 用以计算机指令集中的执行算术与逻辑操作，在某...
