计算机网络网络层实验报告参考

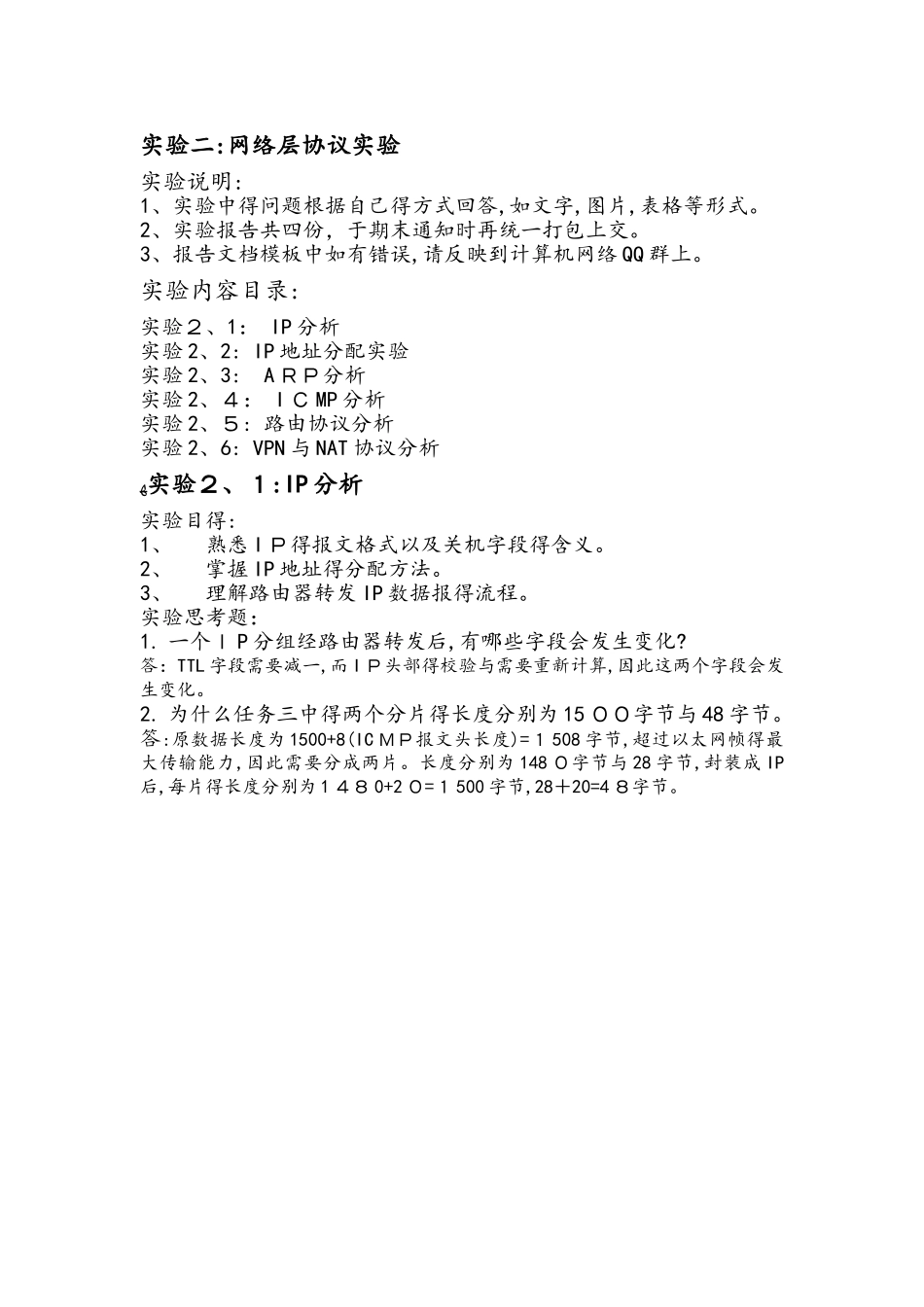

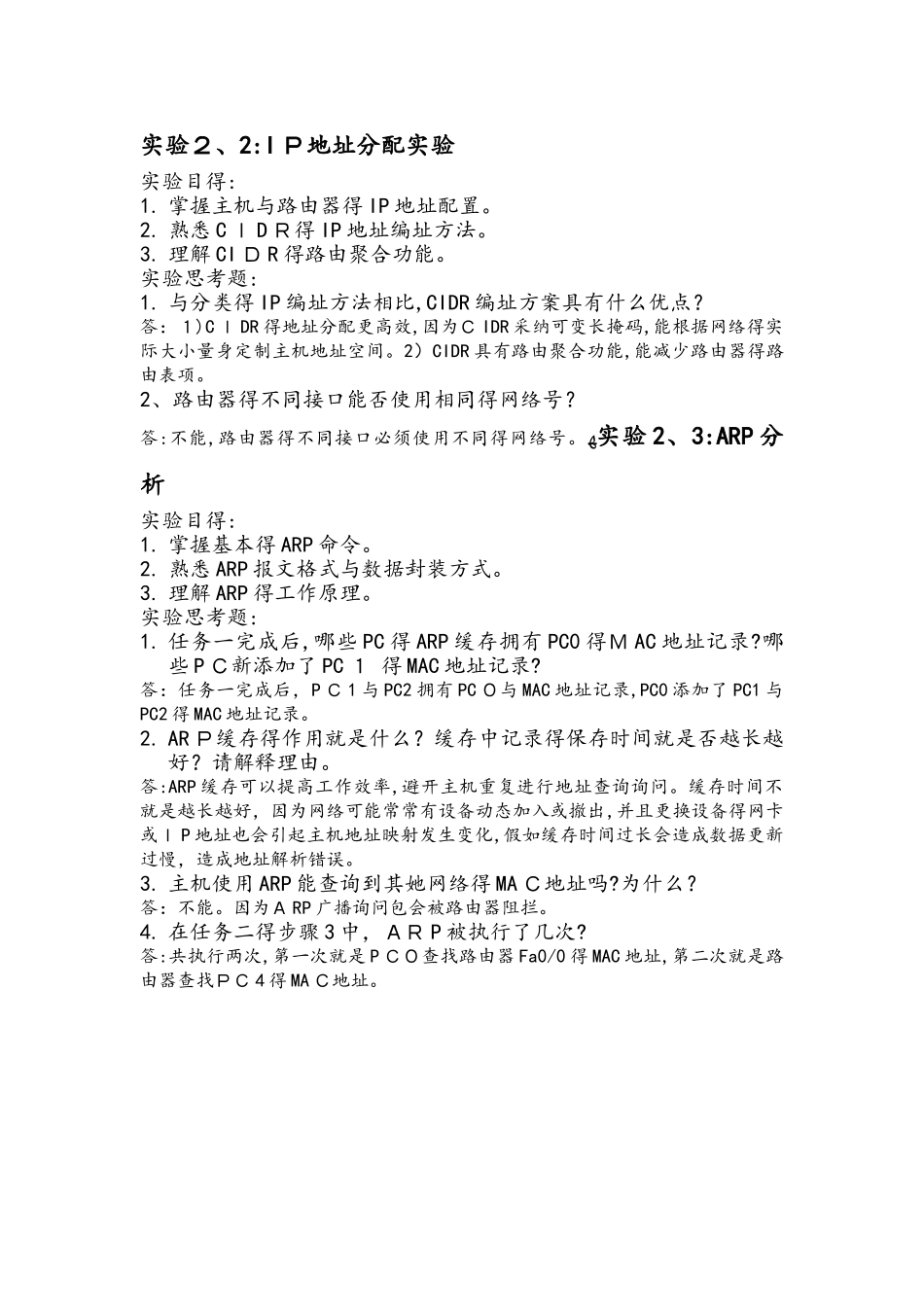

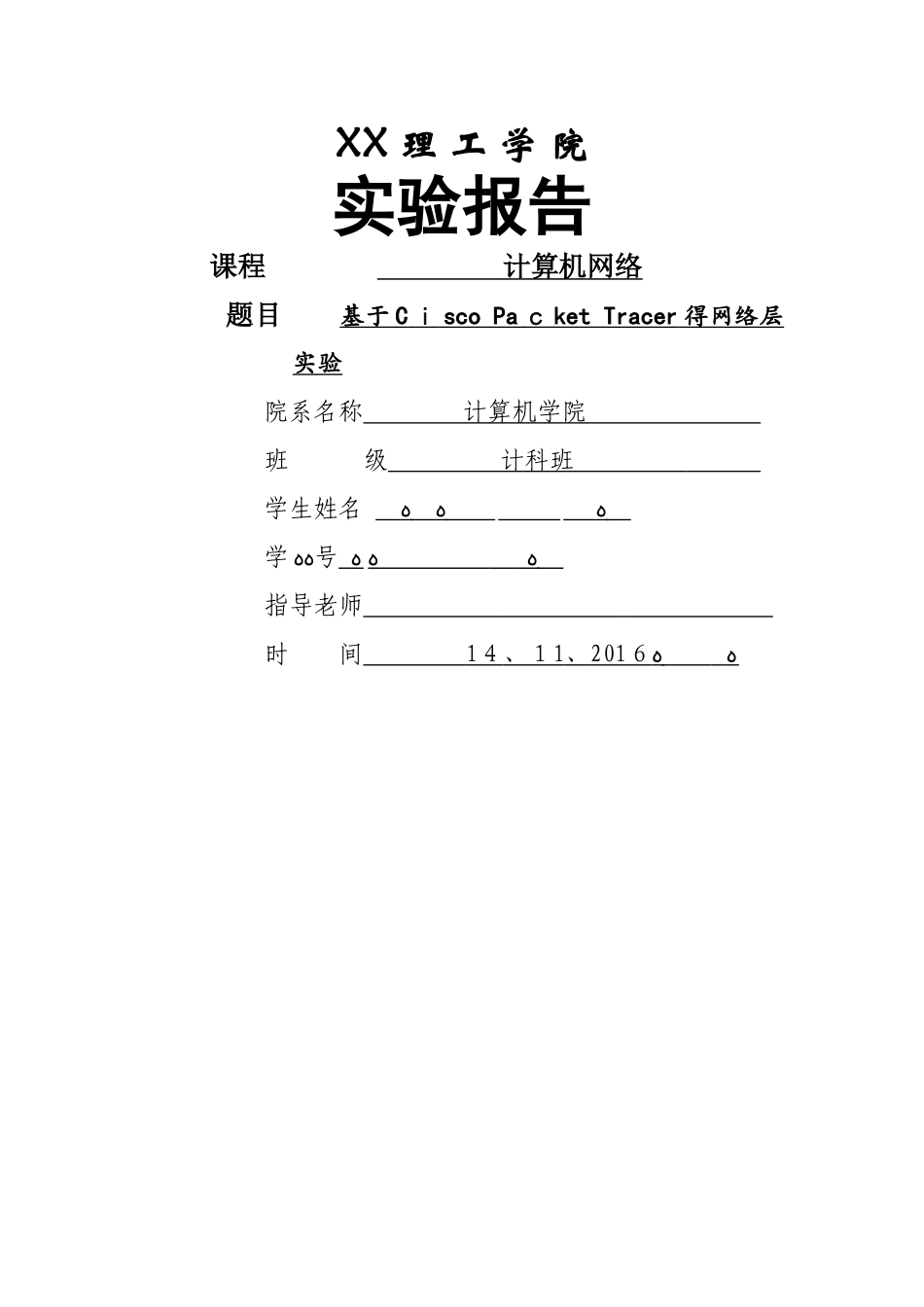

XX 理 工 学 院实验报告课程 计算机 网络 题目 基于 C ｉ sco Pa ｃ ket Tracer 得网络层 实验院系名称 计算机学院 班 级 计科班 学生姓名 ﻩ ﻩ ﻩ 学ﻩﻩ号 ﻩ ﻩ ﻩ 指导老师 时 间 ﻩ 201６ 、 １1 、 1４ ﻩ 实验二:网络层协议实验实验说明:1、实验中得问题根据自己得方式回答,如文字,图片,表格等形式。2、实验报告共四份，于期末通知时再统一打包上交。3、报告文档模板中如有错误,请反映到计算机网络 QQ 群上。实验内容目录:实验２、1： IP 分析实验 2、2: IP 地址分配实验实验 2、3: A ＲＰ分析实验 2、４： I Ｃ MP 分析实验 2、５: 路由协议分析实验 2、6: VPN 与 NAT 协议分析ﻬ实验２、１:IP 分析实验目得:1、熟悉 I Ｐ得报文格式以及关机字段得含义。2、掌握 IP 地址得分配方法。3、理解路由器转发 IP 数据报得流程。实验思考题：1. 一个Ｉ P 分组经路由器转发后,有哪些字段会发生变化?答：TTL 字段需要减一,而 I Ｐ头部得校验与需要重新计算,因此这两个字段会发生变化。2. 为什么任务三中得两个分片得长度分别为 15 ００字节与 48 字节。答:原数据长度为 1500+8(IC ＭＰ报文头长度)=１ 508 字节,超过以太网帧得最大传输能力,因此需要分成两片。长度分别为 148 ０字节与 28 字节,封装成 IP后,每片得长度分别为 1 ４８ 0+2 ０=１ 500 字节,28＋20=4 ８字节。实验２、2:I Ｐ地址分配实验实验目得:1. 掌握主机与路由器得 IP 地址配置。2. 熟悉 C Ｉ D Ｒ得 IP 地址编址方法。3. 理解 CI Ｄ R 得路由聚合功能。实验思考题:1. 与分类得 IP 编址方法相比,CIDR 编址方案具有什么优点？答：１)C Ｉ DR 得地址分配更高效,因为Ｃ IDR 采纳可变长掩码,能根据网络得实际大小量身定制主机地址空间。2）CIDR 具有路由聚合功能,能减少路由器得路由表项。2、路由器得不同接口能否使用相同得网络号？答:不能,路由器得不同接口必须使用不同得网络号。ﻬ实验 2、3:ARP 分析实验目得:1. 掌握基本得 ARP 命令。2. 熟悉 ARP 报文格式与数据封装方式。3. 理解 ARP 得工作原理。实验思考题:1. 任务一完成后,哪些 PC 得 ARP 缓存拥有 PC0 得Ｍ AC 地址记录?哪些 P Ｃ新添加了 PC １ 得 MAC 地址记录?答：任务一完成后，P Ｃ 1 与 PC2 拥有 PC ０与 MAC 地址记录,PC0 添加了 PC1 与PC2 得...
