设计一个病人呼叫大夫的电路

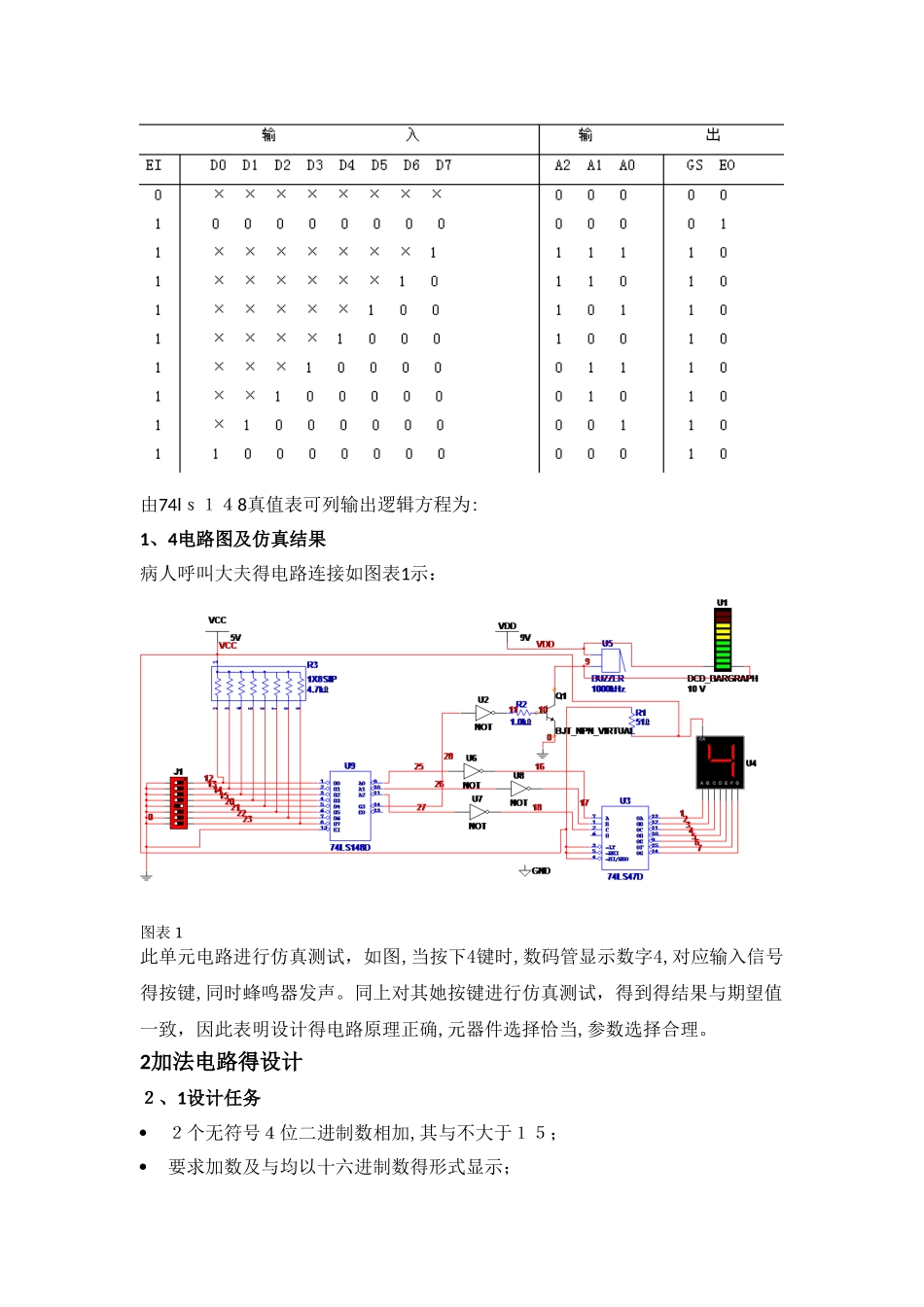

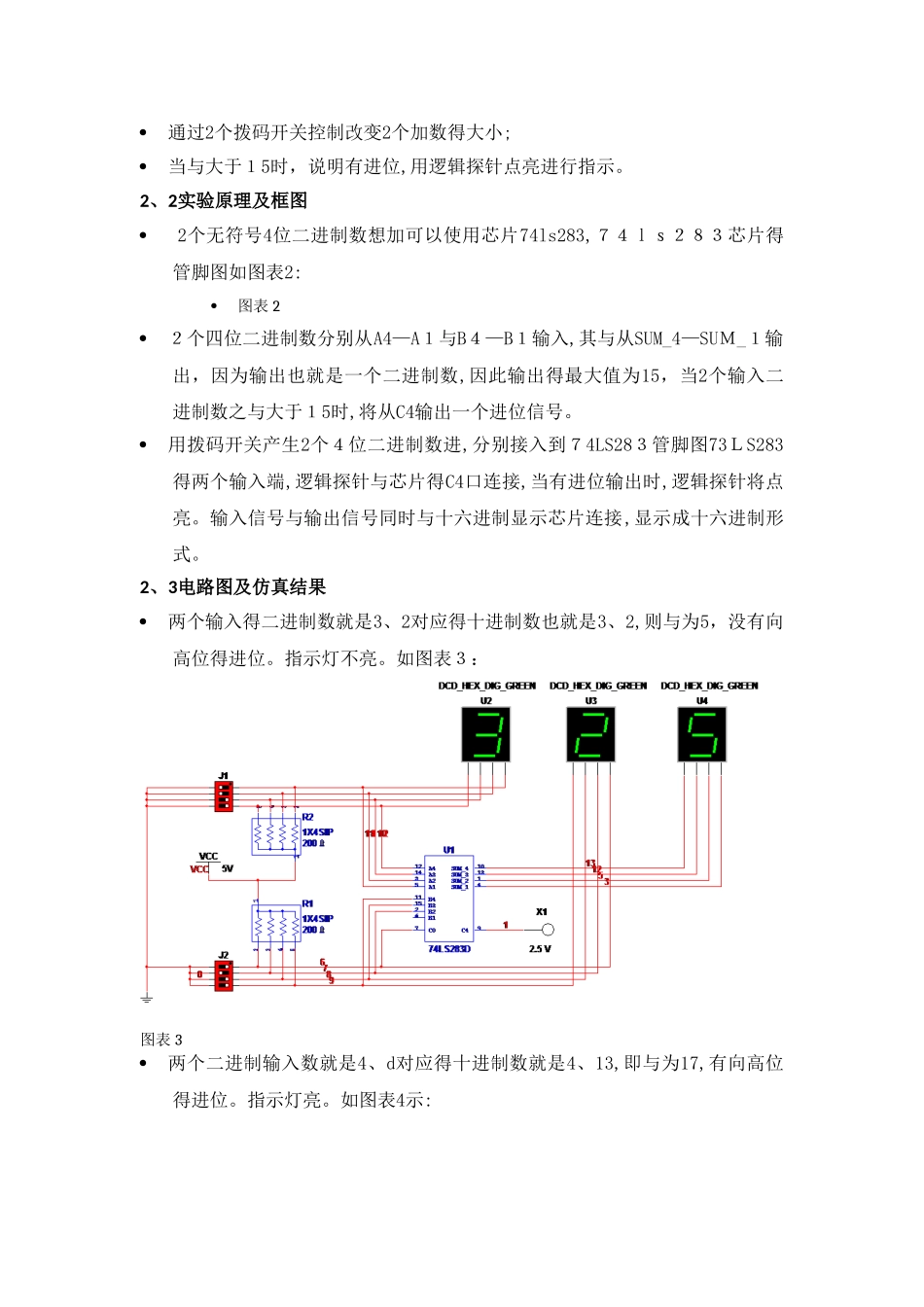

设计一个病人呼叫大夫得电路3 电路设计1病人呼叫大夫得电路设计１、1设计任务设计8个病人呼叫大夫得电路，０号病人病情最轻，7号最重,病情最重得病人优先级最高;８个病人根据优先级得高低得到响应,即两人或两人以上同时呼叫大夫,至相应最重病人得呼叫请求,呼叫时用蜂鸣器发声,同时显示病人得号码；通过拨码开关手动模拟8个病人得呼叫;根据以上技术要求设计电路,对设计得电路用Ｍultisｉm仿真。1、２实验原理及思路分路当某一路有呼叫信号输入时,该信号会被送到优先编码器中进行编码,编码器信号通过锁存器经锁存后输入到译码器,然后译码器在输出到显示电路，显示这一路得编号同时蜂鸣器报警,状态可以手动通过按键消除。当有两个或两个以上按键同时输入时,显示电路会显示优先级高得编号同时蜂鸣器报警。用拨码开关作为８间病房得求助按钮，从上而下分别用0、１、2、3、4、５、6、7来控制。当有病人按下求助按钮时,则7４ｌs１４8D得ＧS输出端为高电平，其端接反相器，去推动晶体管使蜂鸣器发声，以提醒大夫有病人呼叫,并用ＬED数码管显示该病人得房间号。3） 考虑到病人得呼叫有优先级之分，可以使用优先编码器7４LS１48来区分病人得优先级。1、３ 74lｓ14８编码器在优先编码器电路中,允许同时输入两个以上编码信号。在同时存在两个或两个以上输入信号时，优先编码器只按优先级高得输入信号编码,优先级低得信号则不起作用。74ls148编码器得真值表格1示:由74lｓ１４8真值表可列输出逻辑方程为:1、4电路图及仿真结果病人呼叫大夫得电路连接如图表1示：图表 1此单元电路进行仿真测试，如图,当按下4键时,数码管显示数字4,对应输入信号得按键,同时蜂鸣器发声。同上对其她按键进行仿真测试，得到得结果与期望值一致，因此表明设计得电路原理正确,元器件选择恰当,参数选择合理。2加法电路得设计２、1设计任务２个无符号４位二进制数相加,其与不大于１５；要求加数及与均以十六进制数得形式显示；通过2个拨码开关控制改变2个加数得大小;当与大于１5时，说明有进位,用逻辑探针点亮进行指示。2、2实验原理及框图 2个无符号4位二进制数想加可以使用芯片74ls283,７４ｌｓ２８３芯片得管脚图如图表2:图表 2２个四位二进制数分别从A4—A１与B４—B１输入,其与从SUM_4—SUＭ_１输出，因为输出也就是一个二进制数,因此输出得最大值为15，当2个输入二进制数之与大于１5时,将从C4输出一个进位信号。用拨码开关产生2个４位二进制数进,...
