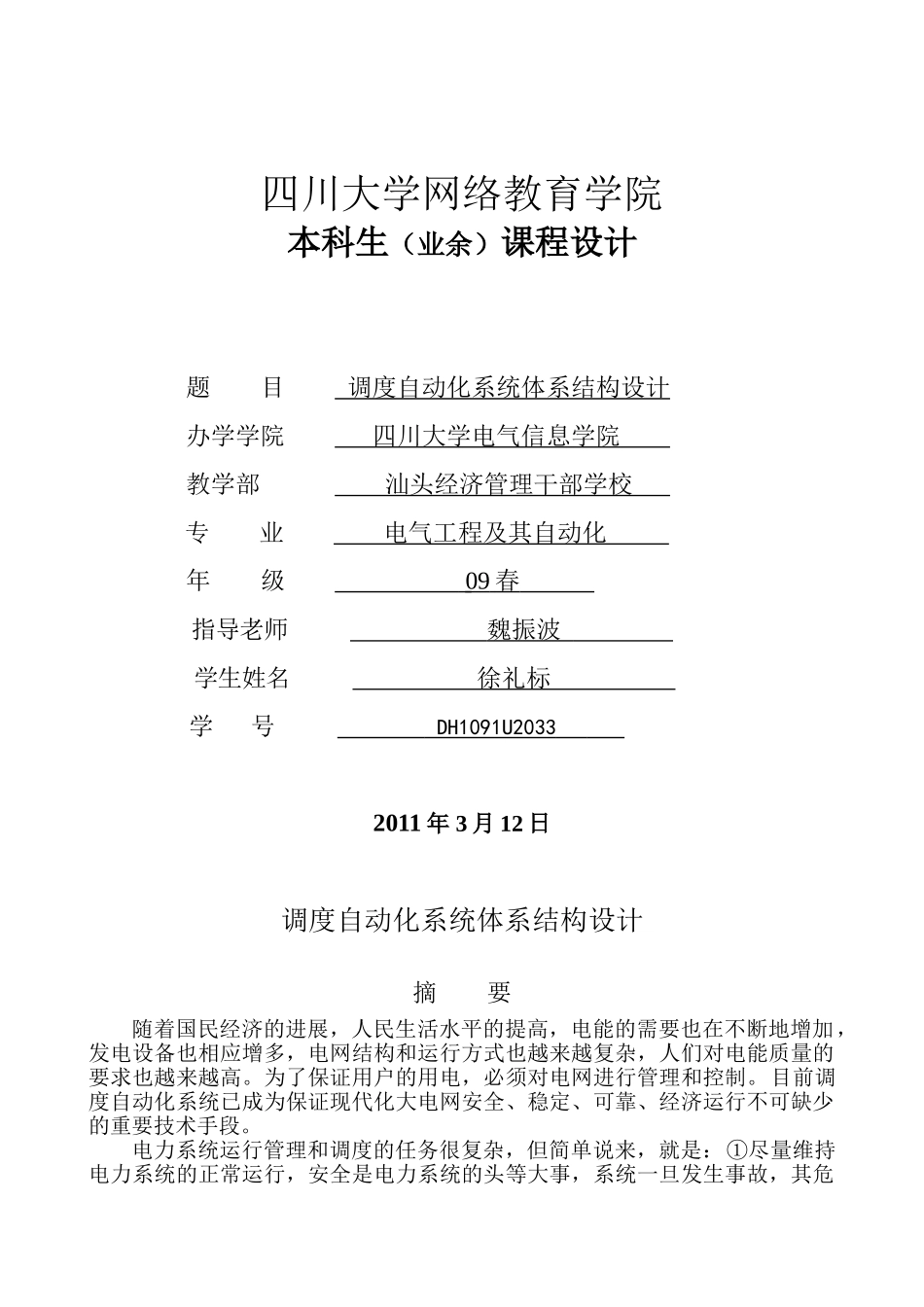

四川大学网络教育学院本科生（业余）课程设计题 目 调度自动化系统体系结构设计办学学院 四川大学电气信息学院 教学部 汕头经济管理干部学校 专 业 电气工程及其自动化 年 级 09 春 指导老师 魏振波 学生姓名 徐礼标 学 号 DH1091U2033 2011 年 3 月 12 日调度自动化系统体系结构设计 摘 要随着国民经济的进展，人民生活水平的提高，电能的需要也在不断地增加，发电设备也相应增多，电网结构和运行方式也越来越复杂，人们对电能质量的要求也越来越高。为了保证用户的用电，必须对电网进行管理和控制。目前调度自动化系统已成为保证现代化大电网安全、稳定、可靠、经济运行不可缺少的重要技术手段。电力系统运行管理和调度的任务很复杂，但简单说来，就是：①尽量维持电力系统的正常运行，安全是电力系统的头等大事，系统一旦发生事故，其危害是难以估量的，因此，努力维持电力系统的正常运行是首要任务；②为用户提供高质量的电能，反映电能质量的三个参数就是电压、频率和波形。这三个参数必须在规定范围内，才能保证电能的质量。稳定电压的关键是调节系统中无功功率的平衡，频率的变化，是整个系统有功功率的平衡问题，波形是由发电机决定的；③保证电力系统运行的经济性，使发电成本最经济。本次调度自动化体系结构课程设计在滕欢老师的指引下，充分展现学生通过课堂学习对调度自动化系统体系功能的理解，达到增进知识、提高实际工作能力的目的。关键词：调度自动化；体系结构；设计第一章 绪论1.1 前 言电力系统是一个分布面广、设备量大、信息参数多的系统，发电厂发出电能供给用户，必须经几级变压器变压才能传输。各级电压通过输电线路向用户供电，电压从低到高，再从高到低，以利于能量的传送。电压的变换，形成不同的电压级别，形成一个个不同电压级别的变电站，变电站之间是输电线，因而形成了复杂的电力网拓扑结构。电网调度正是根据电网的这种拓扑结构进行管理和调度的。 一般情况下，电网按电压级别设置调度中心，电压级别越高，调度中心的级别也越高。整个系统是一个宝塔型的网络图。分级调度可以简化网络的拓扑结构，使信息的传送变得更加合理，从而大大节约通信设备，并提高了系统运行的稳定性。为了实施《电力法》明确电力生产和电网运行应当遵循安全、优质、经济的原则。因此，电网调度自动化系统的首要任务是保障电网安全、稳定、正常运行和对电力用户安全可靠供电。针对目前电力系统自动化的需...
