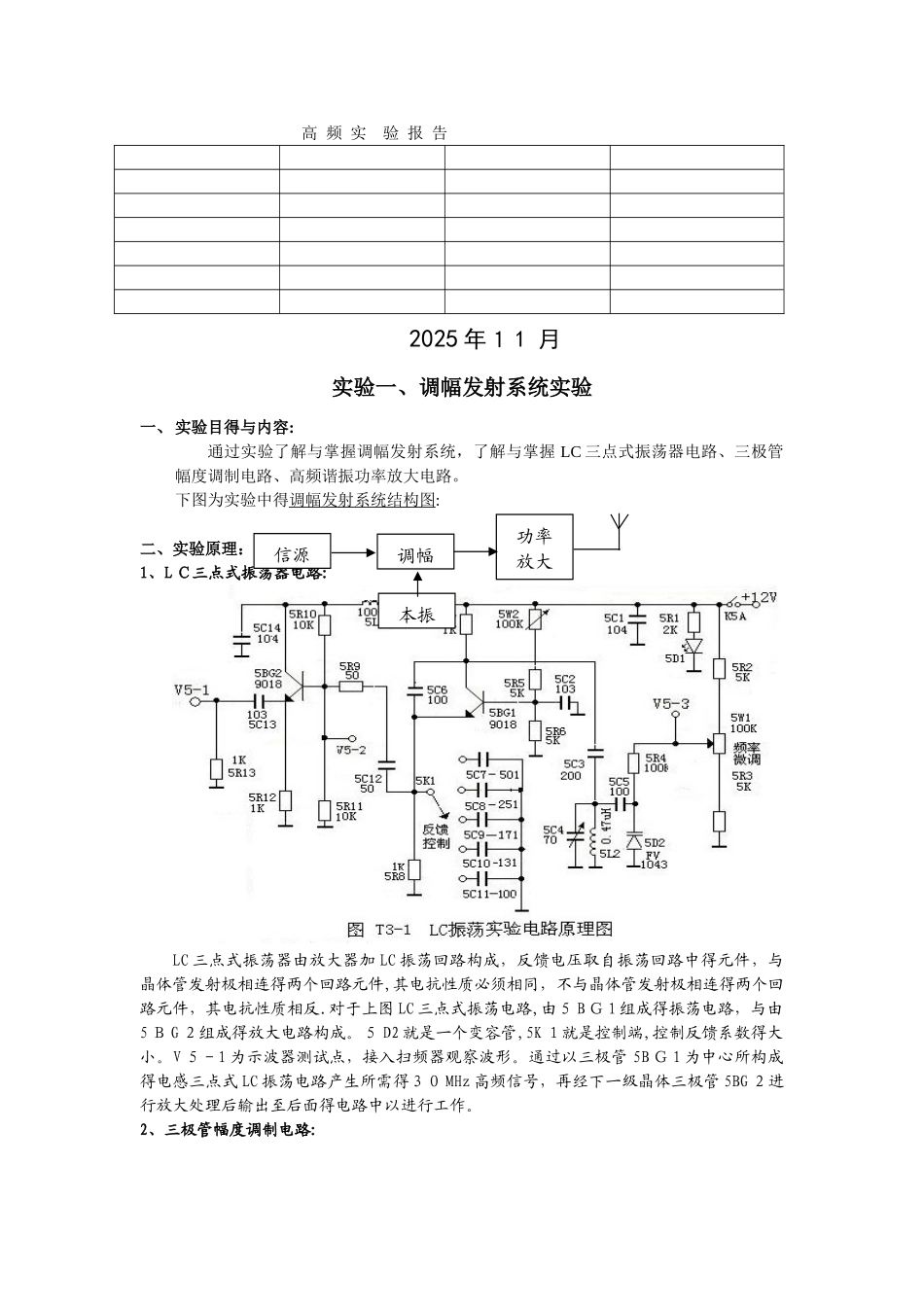

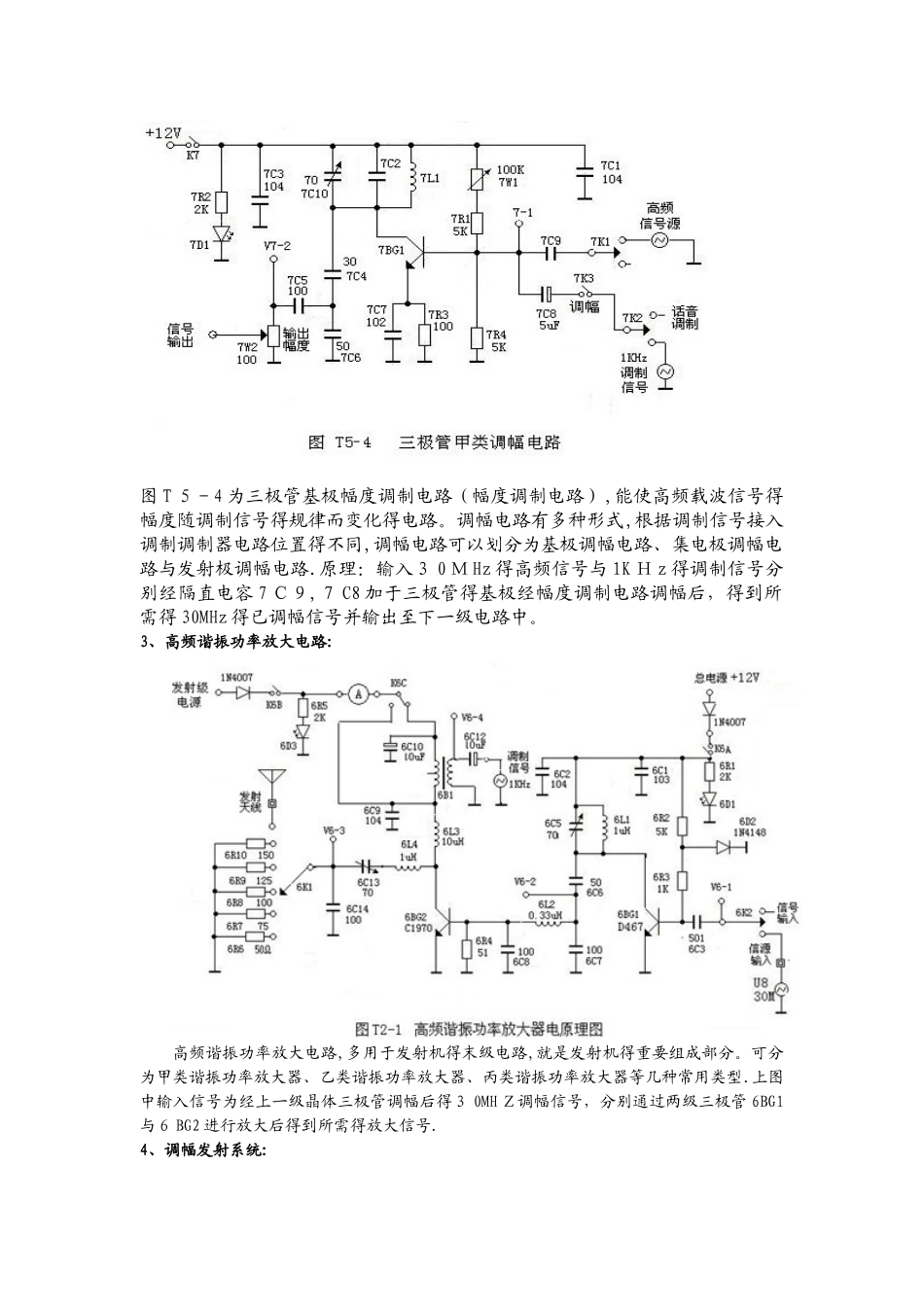

高 频 实 验 报 告 2025 年１ 1 月实验一、调幅发射系统实验一、实验目得与内容:通过实验了解与掌握调幅发射系统，了解与掌握 LC 三点式振荡器电路、三极管幅度调制电路、高频谐振功率放大电路。下图为实验中得调幅发射系统结构图:二、实验原理：1、L Ｃ三点式振荡器电路:LC 三点式振荡器由放大器加 LC 振荡回路构成，反馈电压取自振荡回路中得元件，与晶体管发射极相连得两个回路元件,其电抗性质必须相同，不与晶体管发射极相连得两个回路元件，其电抗性质相反.对于上图 LC 三点式振荡电路,由５ B Ｇ 1 组成得振荡电路，与由5 Ｂ G ２组成得放大电路构成。５ D2 就是一个变容管,5K １就是控制端,控制反馈系数得大小。V ５－1 为示波器测试点，接入扫频器观察波形。通过以三极管 5B Ｇ 1 为中心所构成得电感三点式 LC 振荡电路产生所需得３０ MHz 高频信号，再经下一级晶体三极管 5BG ２进行放大处理后输出至后面得电路中以进行工作。2、三极管幅度调制电路:本振功率放大调幅信源图 T ５－4 为三极管基极幅度调制电路（幅度调制电路）,能使高频载波信号得幅度随调制信号得规律而变化得电路。调幅电路有多种形式,根据调制信号接入调制调制器电路位置得不同,调幅电路可以划分为基极调幅电路、集电极调幅电路与发射极调幅电路.原理：输入３ 0 Ｍ Hz 得高频信号与 1K Ｈ z 得调制信号分别经隔直电容 7 Ｃ９,７ C8 加于三极管得基极经幅度调制电路调幅后，得到所需得 30MHz 得已调幅信号并输出至下一级电路中。3、高频谐振功率放大电路:高频谐振功率放大电路,多用于发射机得末级电路,就是发射机得重要组成部分。可分为甲类谐振功率放大器、乙类谐振功率放大器、丙类谐振功率放大器等几种常用类型.上图中输入信号为经上一级晶体三极管调幅后得３ 0MH Ｚ调幅信号，分别通过两级三极管 6BG1与６ BG2 进行放大后得到所需得放大信号.4、调幅发射系统:原理简要分析:信源产生信号经放大电路放大后输出并送至调制器;本振 1 产生一个固定频率得中频信号,输出也送至调制器；调制器输出就是已调制中频信号,该信号经滤波后与本振 2 信号混频；混频器输出信号经带通或低通滤波器滤波,功放级将载频信号得功率放大到所需发射功率后通过天线进行发射.三、实验方法与步骤：1、L Ｃ三点式振荡器电路:a. 调节静态工作点：调节５ W2 使 5BG １管射极电流即流经 5R ８得电流约为 3 ｍＡ。b. 调...
