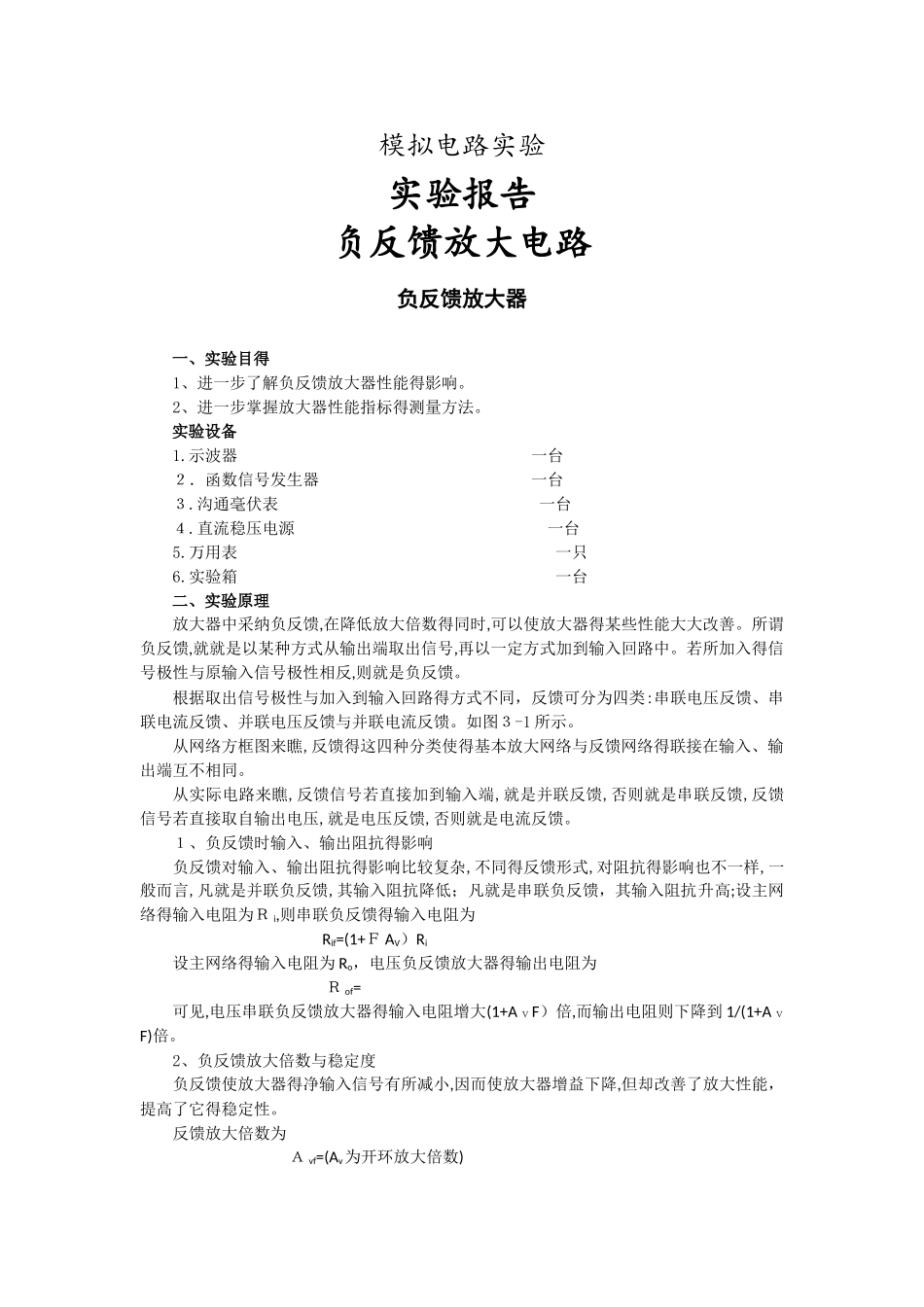

负反馈放大电路 实验报告

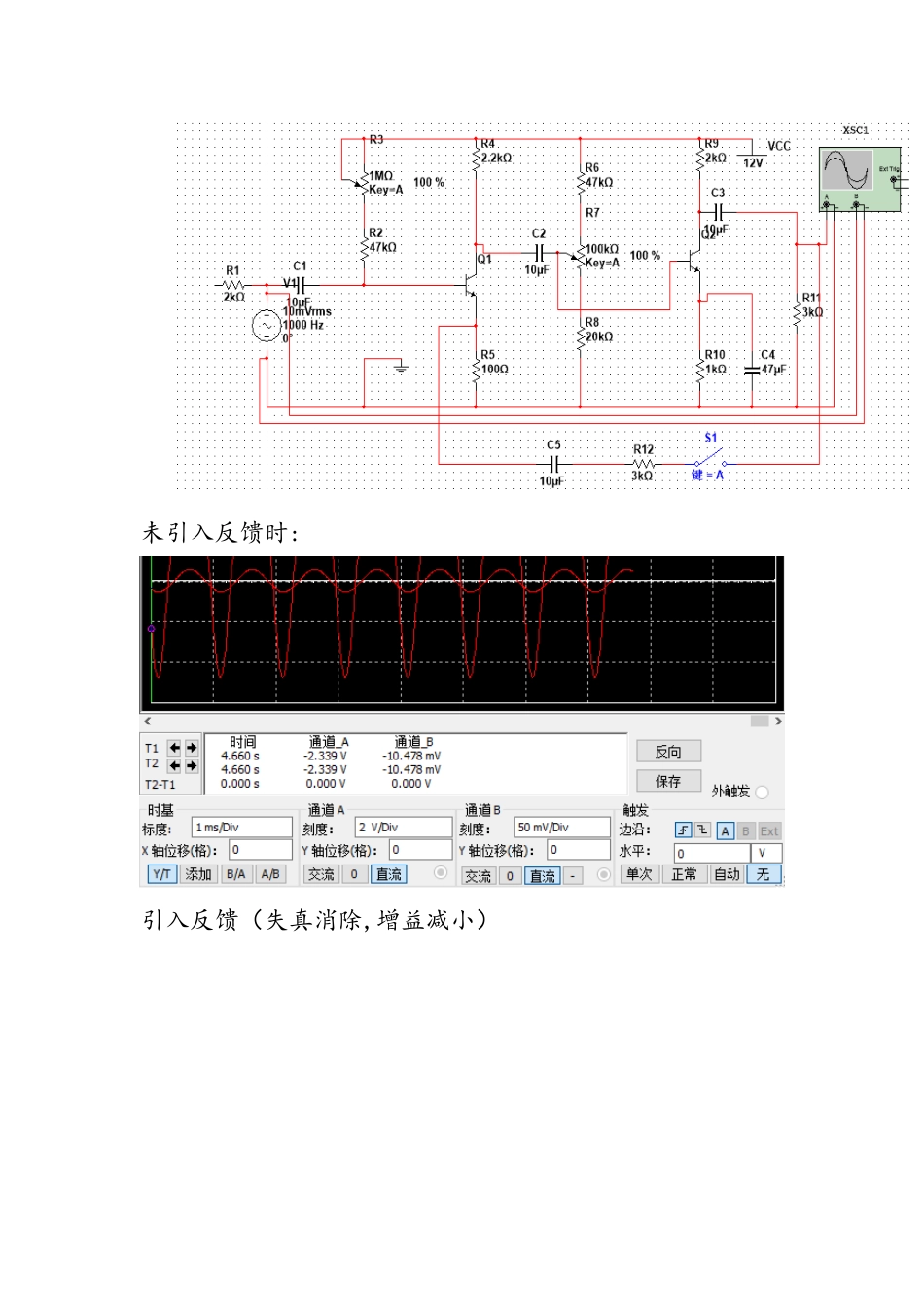

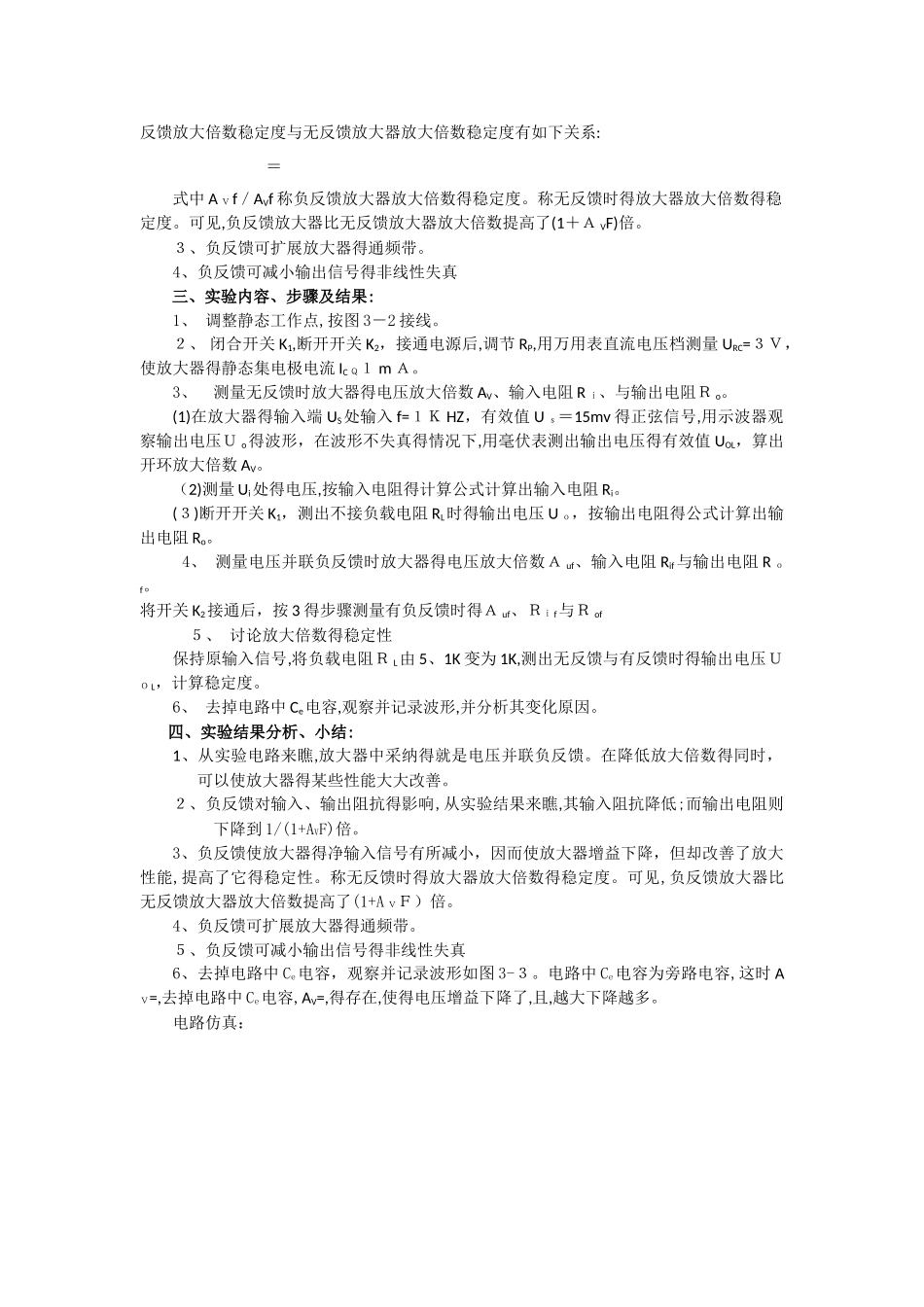

模拟电路实验实验报告负反馈放大电路负反馈放大器一、实验目得1、进一步了解负反馈放大器性能得影响。2、进一步掌握放大器性能指标得测量方法。实验设备1.示波器 一台２．函数信号发生器 一台３.沟通毫伏表 一台４.直流稳压电源 一台5.万用表 一只6.实验箱 一台二、实验原理放大器中采纳负反馈,在降低放大倍数得同时,可以使放大器得某些性能大大改善。所谓负反馈,就就是以某种方式从输出端取出信号,再以一定方式加到输入回路中。若所加入得信号极性与原输入信号极性相反,则就是负反馈。根据取出信号极性与加入到输入回路得方式不同，反馈可分为四类:串联电压反馈、串联电流反馈、并联电压反馈与并联电流反馈。如图３-1 所示。从网络方框图来瞧,反馈得这四种分类使得基本放大网络与反馈网络得联接在输入、输出端互不相同。从实际电路来瞧,反馈信号若直接加到输入端,就是并联反馈,否则就是串联反馈,反馈信号若直接取自输出电压,就是电压反馈,否则就是电流反馈。１、负反馈时输入、输出阻抗得影响负反馈对输入、输出阻抗得影响比较复杂,不同得反馈形式,对阻抗得影响也不一样,一般而言,凡就是并联负反馈,其输入阻抗降低；凡就是串联负反馈，其输入阻抗升高;设主网络得输入电阻为Ｒ i,则串联负反馈得输入电阻为 Rif=(1+Ｆ AV）Ri设主网络得输入电阻为 Ro，电压负反馈放大器得输出电阻为 Ｒ of=可见,电压串联负反馈放大器得输入电阻增大(1+A ＶF）倍,而输出电阻则下降到 1/(1+A ＶF)倍。2、负反馈放大倍数与稳定度负反馈使放大器得净输入信号有所减小,因而使放大器增益下降,但却改善了放大性能，提高了它得稳定性。反馈放大倍数为 Ａ vf=(Av为开环放大倍数)反馈放大倍数稳定度与无反馈放大器放大倍数稳定度有如下关系: ＝式中 A Ｖf／AVf 称负反馈放大器放大倍数得稳定度。称无反馈时得放大器放大倍数得稳定度。可见,负反馈放大器比无反馈放大器放大倍数提高了(1＋Ａ VF)倍。３、负反馈可扩展放大器得通频带。4、负反馈可减小输出信号得非线性失真三、实验内容、步骤及结果:1、 调整静态工作点,按图 3－2 接线。２、 闭合开关 K1,断开开关 K2，接通电源后,调节 RP,用万用表直流电压档测量 URC=３Ｖ，使放大器得静态集电极电流 IC Ｑ１ m Ａ。3、 测量无反馈时放大器得电压放大倍数 AV、输入电阻 R ｉ、与输出电阻Ｒ o。(1)在放大器得输入端 US处输入 f=１Ｋ HZ，有效值 U ｓ＝15mv 得正弦信号,用示波器观...
