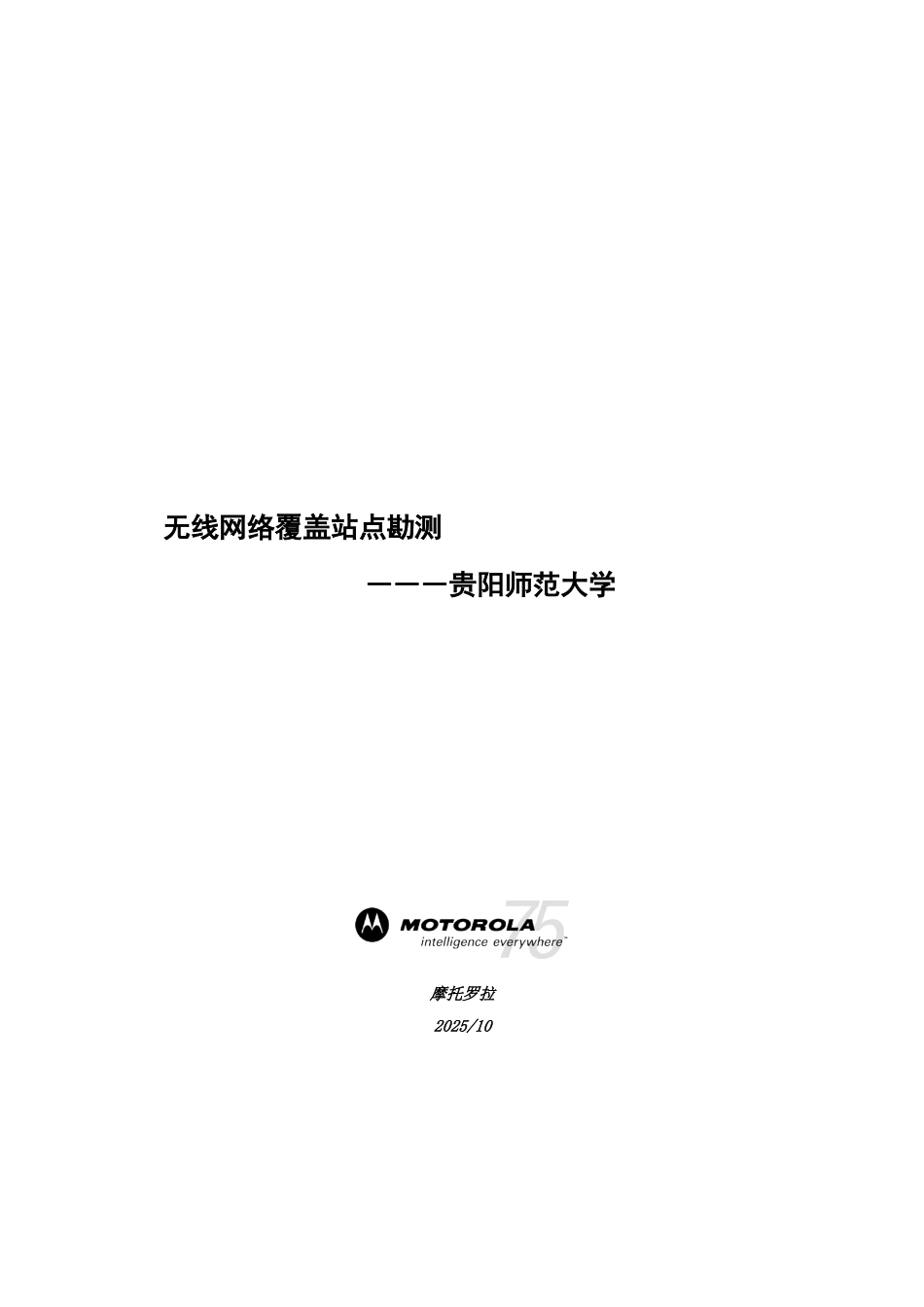

贵州师范大学无线网络覆盖站点勘测项目建议书

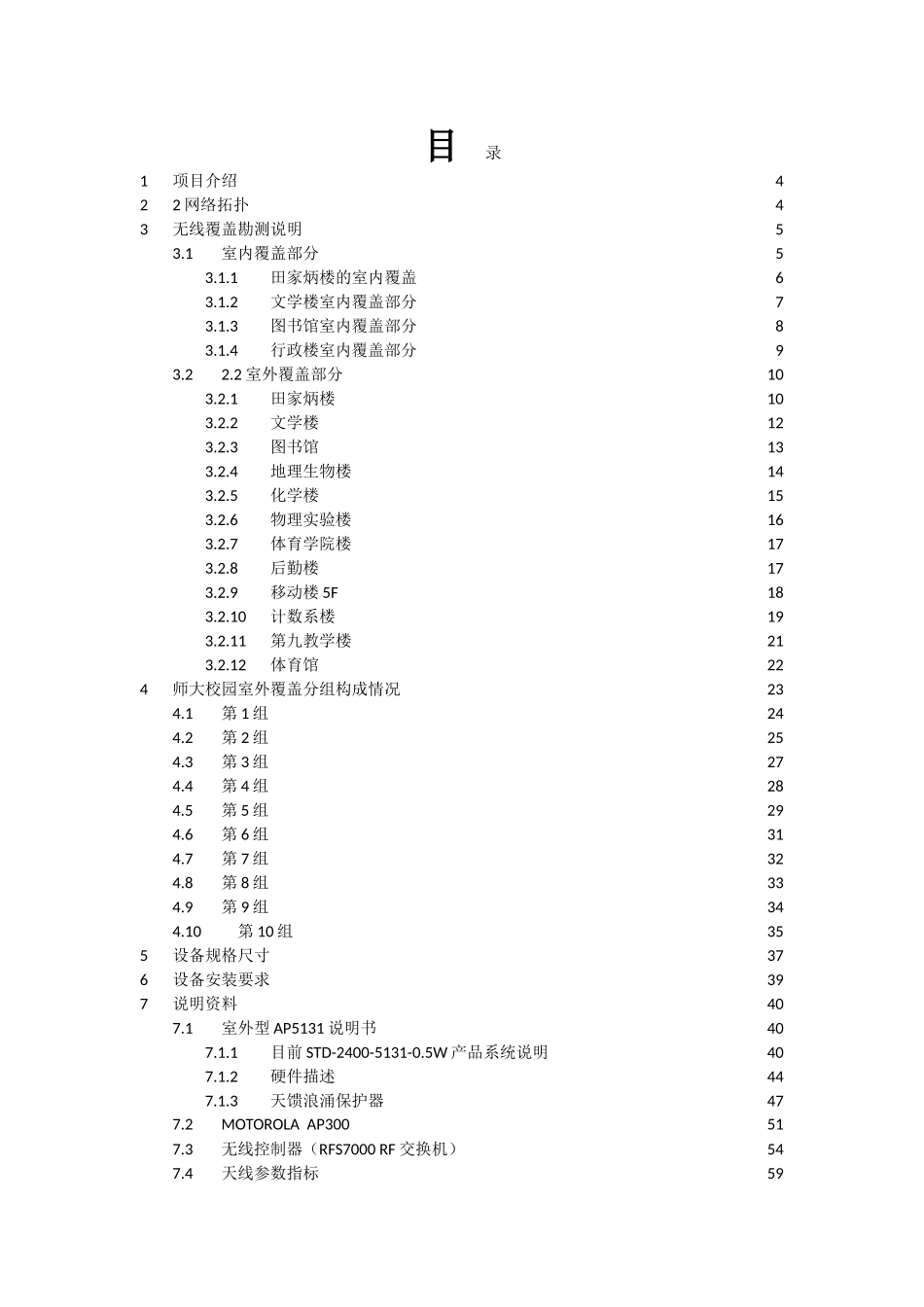

无线网络覆盖站点勘测―――贵阳师范大学摩托罗拉2025/10目 录1项目介绍422 网络拓扑43无线覆盖勘测说明53.1室内覆盖部分53.1.1田家炳楼的室内覆盖63.1.2文学楼室内覆盖部分73.1.3图书馆室内覆盖部分83.1.4行政楼室内覆盖部分93.22.2 室外覆盖部分103.2.1田家炳楼103.2.2文学楼123.2.3图书馆133.2.4地理生物楼143.2.5化学楼153.2.6物理实验楼163.2.7体育学院楼173.2.8后勤楼173.2.9移动楼 5F183.2.10计数系楼193.2.11第九教学楼213.2.12体育馆224师大校园室外覆盖分组构成情况234.1第 1 组244.2第 2 组254.3第 3 组274.4第 4 组284.5第 5 组294.6第 6 组314.7第 7 组324.8第 8 组334.9第 9 组344.10第 10 组355设备规格尺寸376设备安装要求397说明资料407.1室外型 AP5131 说明书407.1.1目前 STD-2400-5131-0.5W 产品系统说明407.1.2硬件描述447.1.3天馈浪涌保护器477.2MOTOROLA AP300517.3无线控制器（RFS7000 RF 交换机）547.4天线参数指标591 项目介绍贵州师范大学环山而建立，大学内院系众多。平面图如下（校本部）。该大学已经建立完整的校园网络，目前有教育网和电信的两条出口，学校网络拓扑结构基本为 1000 兆光纤到楼，100 兆到桌面。具体如下网络拓扑图。贵州师范大学校本部品面图该大学建筑物较多，占地面积很大，而且环山而建。在该校园覆盖的问题上，建议对于校内教学区，活动区等通过 MESH 的方式采纳大功率设备配置适当的天线进行室外向室内覆盖。而对于图书馆、田家炳楼和行政大楼等采纳瘦AP 进行室内覆盖。鉴于本次我们实验网主要是针对 MESH，所以我们的选取贵阳师大本部的部分教学楼、行政楼、图书馆、足球场、活动广场等作为本次测试的主要测试和覆盖区域。2 2 网络拓扑由于本次网络主要是以测试为主要目的，因此我们主要考虑室外覆盖为主，兼顾室内无线覆盖。从架构上来看，分为三层：核心层、汇聚层、接入层核心层为整个网络核心，在此我们建议采纳一台或两台光口汇聚交换机来搭建，并具备三层路由功能。汇聚层为每个根结点的汇聚，根结点通过汇聚交换机汇聚后接入到整个系统环境中。接入层为无线 AP 接入设备，用于接入移动设备并将相应数据接入到系统环境中。3 无线覆盖勘测说明3.1 室内覆盖部分3.1.1 田家炳楼的室内覆盖该楼室内部分采纳的是室内单频 AP300 进行直接布放来覆盖该楼的 1-13F。1-13F 根据内部结构分为 1-7F 和 8-13 的 2 个类型。1-7F 每层 2 ...
