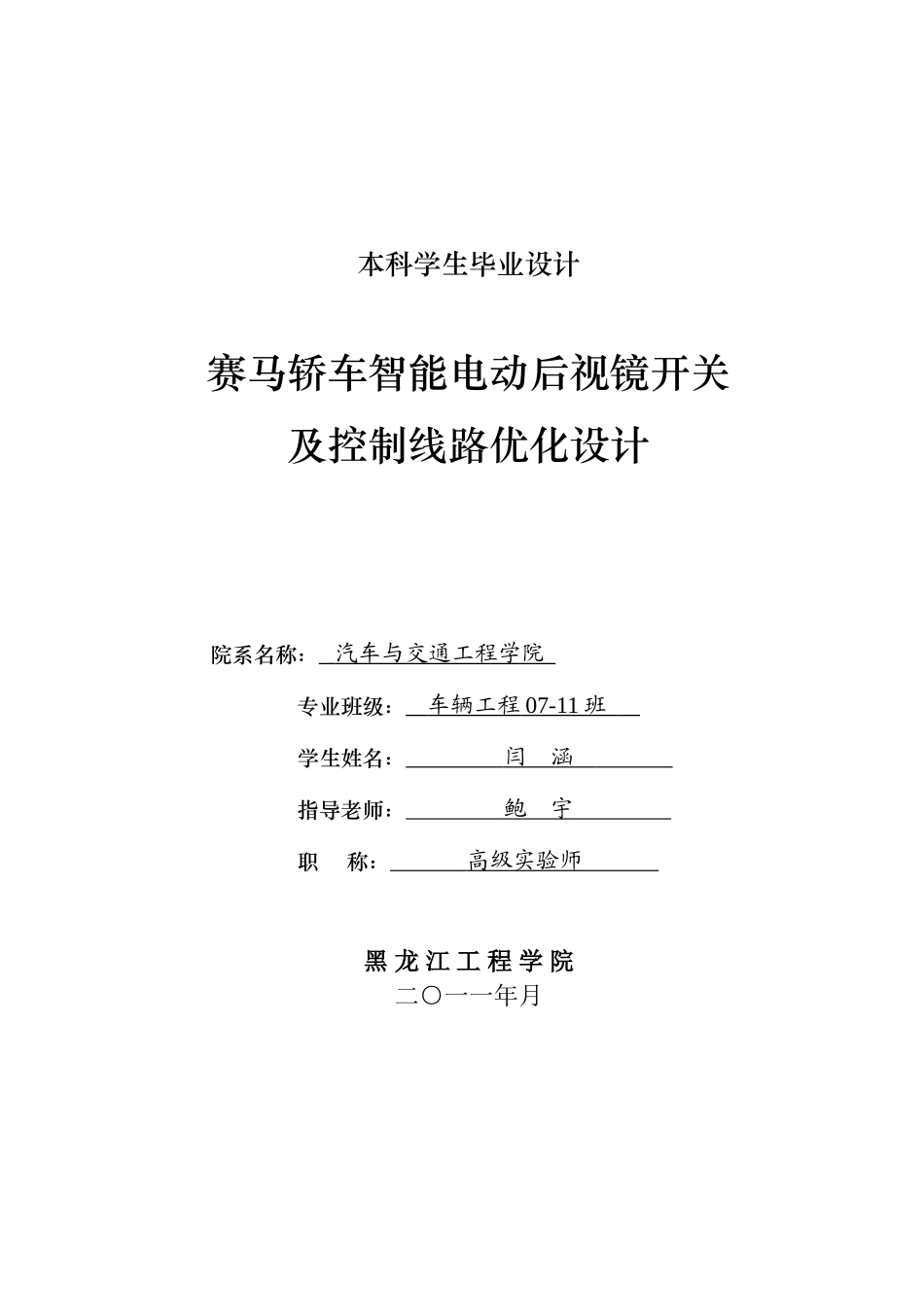

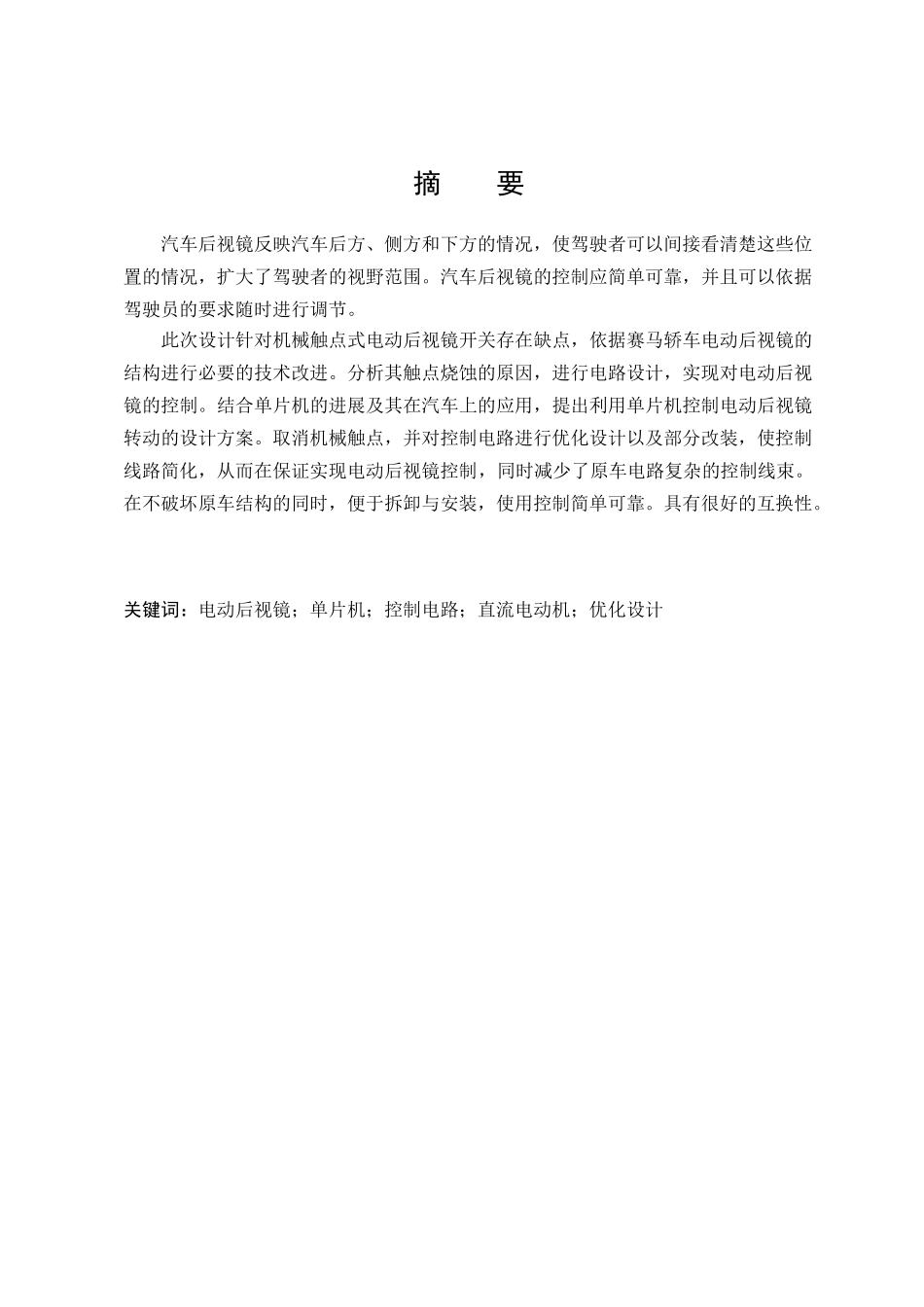

本科学生毕业设计赛马轿车智能电动后视镜开关及控制线路优化设计 院系名称： 汽车与交通工程学院 专业班级： 车辆工程 07-11 班 学生姓名： 闫 涵 指导老师： 鲍 宇 职 称： 高级实验师 黑 龙 江 工 程 学 院二○一一年月The Graduation Design for Bachelor's DegreeThe Optimization Design of Saima Intelligent Electric Rear-view Mirror Control Switch and CircuitCandidate: Yan HanSpecialty: Vehicle EngineeringClass: B07-11Supervisor: Senior Laboratory. Bao YuHeilongjiang Institute of Technology2025-06·Harbin摘 要汽车后视镜反映汽车后方、侧方和下方的情况，使驾驶者可以间接看清楚这些位置的情况，扩大了驾驶者的视野范围。汽车后视镜的控制应简单可靠，并且可以依据驾驶员的要求随时进行调节。此次设计针对机械触点式电动后视镜开关存在缺点，依据赛马轿车电动后视镜的结构进行必要的技术改进。分析其触点烧蚀的原因，进行电路设计，实现对电动后视镜的控制。结合单片机的进展及其在汽车上的应用，提出利用单片机控制电动后视镜转动的设计方案。取消机械触点，并对控制电路进行优化设计以及部分改装，使控制线路简化，从而在保证实现电动后视镜控制，同时减少了原车电路复杂的控制线束。在不破坏原车结构的同时，便于拆卸与安装，使用控制简单可靠。具有很好的互换性。关键词：电动后视镜；单片机；控制电路；直流电动机；优化设计ABSTRACTMotor vehicle rear-view mirror to reflect the rear, side and the bottom of the situation, so that drivers can see clearly the location of the indirect, expanded the scope of the vision of motorist. The rear-view mirror control of the car should be simple and reliable, and the driver can be based on the request at any time to regulate by the driver.The contact is designed according to the shortcomings of the mechanical-electrical switch mirrors, based on the structure of the the race car’s rear-view mirrors and complete necessary technical improvements. Analysis of the reason for the erosion of their contacts and take the designation of the circuit, so...
