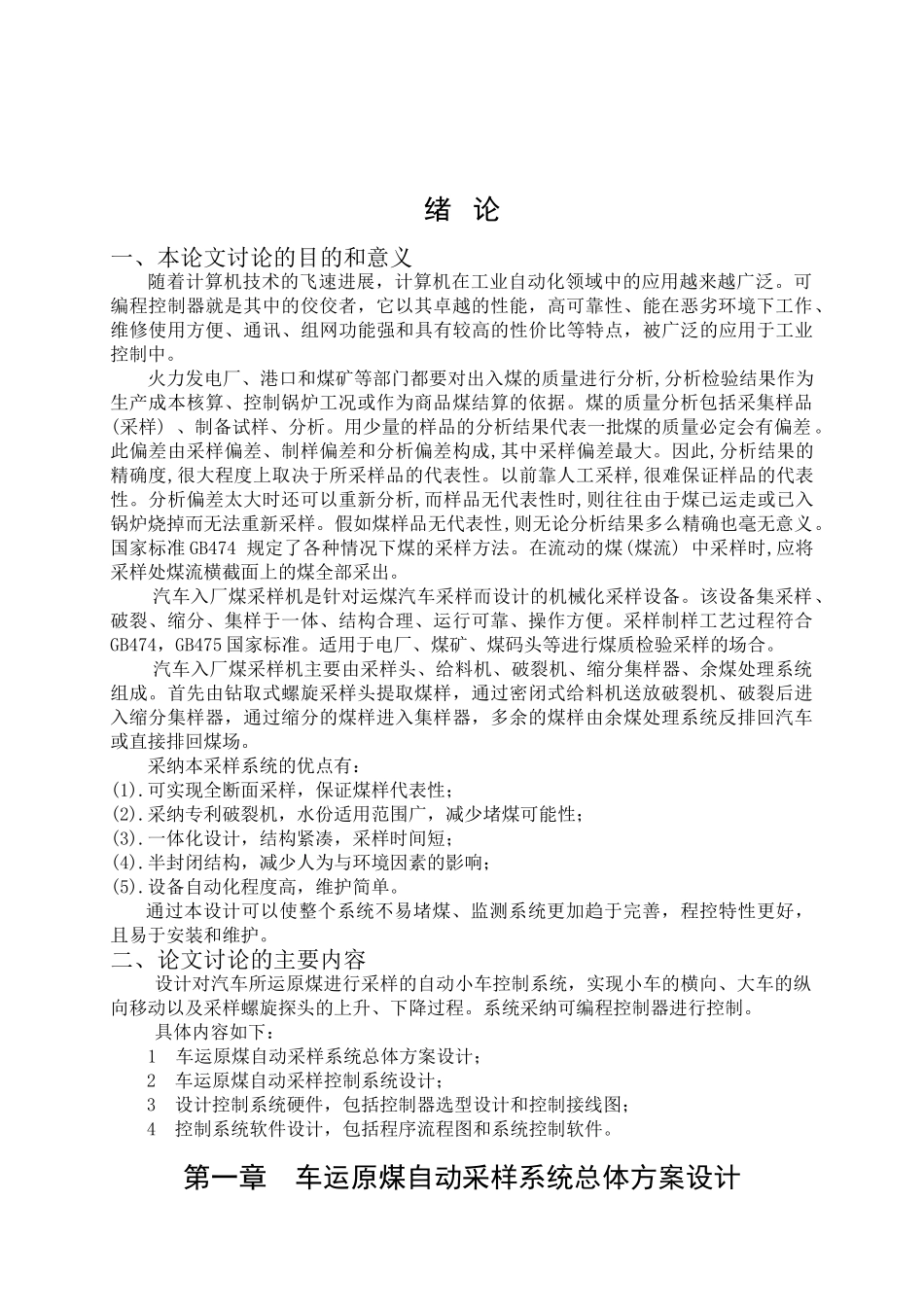

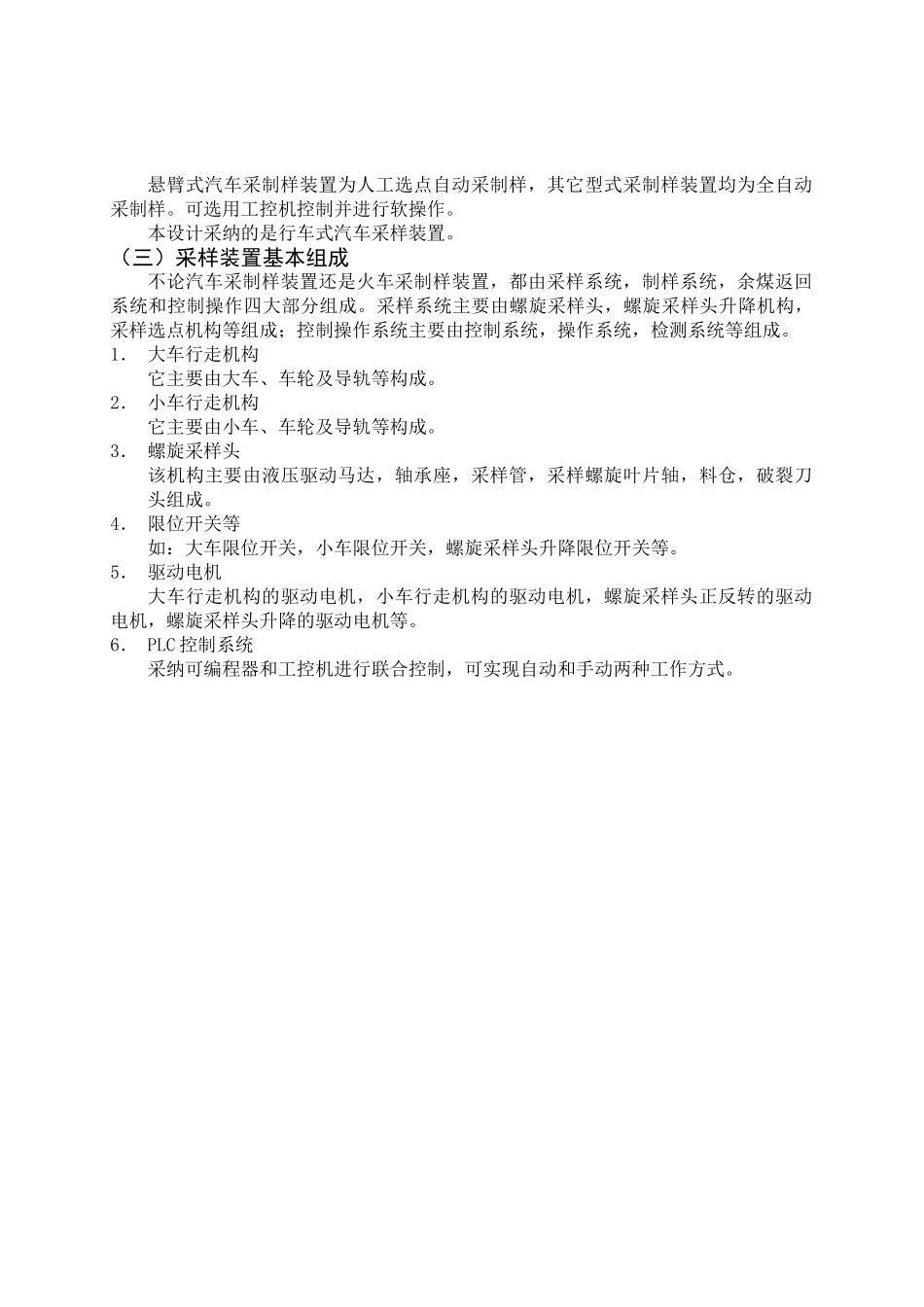

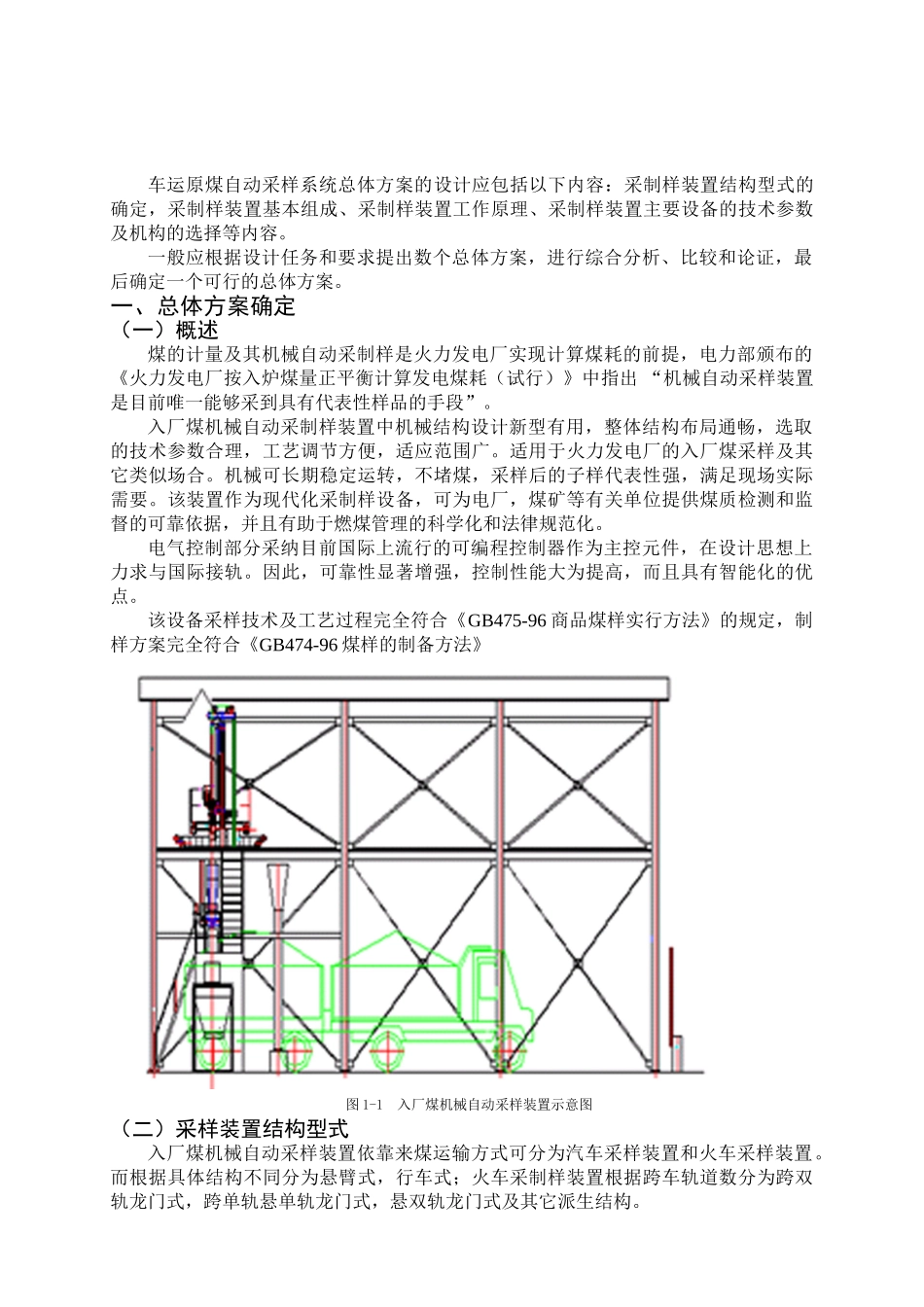

绪 论一、本论文讨论的目的和意义随着计算机技术的飞速进展,计算机在工业自动化领域中的应用越来越广泛。可编程控制器就是其中的佼佼者,它以其卓越的性能,高可靠性、能在恶劣环境下工作、维修使用方便、通讯、组网功能强和具有较高的性价比等特点,被广泛的应用于工业控制中。火力发电厂、港口和煤矿等部门都要对出入煤的质量进行分析,分析检验结果作为生产成本核算、控制锅炉工况或作为商品煤结算的依据。煤的质量分析包括采集样品(采样) 、制备试样、分析。用少量的样品的分析结果代表一批煤的质量必定会有偏差 。此偏差由采样偏差、制样偏差和分析偏差构成,其中采样偏差最大。因此,分析结果的精确度,很大程度上取决于所采样品的代表性。以前靠人工采样,很难保证样品的代表性。分析偏差太大时还可以重新分析,而样品无代表性时,则往往由于煤已运走或已入锅炉烧掉而无法重新采样。假如煤样品无代表性,则无论分析结果多么精确也毫无意义。国家标准 GB474 规定了各种情况下煤的采样方法。在流动的煤(煤流) 中采样时,应将采样处煤流横截面上的煤全部采出。 汽车入厂煤采样机是针对运煤汽车采样而设计的机械化采样设备。该设备集采样、破裂、缩分、集样于一体、结构合理、运行可靠、操作方便。采样制样工艺过程符合GB474,GB475 国家标准。适用于电厂、煤矿、煤码头等进行煤质检验采样的场合。 汽车入厂煤采样机主要由采样头、给料机、破裂机、缩分集样器、余煤处理系统组成。首先由钻取式螺旋采样头提取煤样,通过密闭式给料机送放破裂机、破裂后进入缩分集样器,通过缩分的煤样进入集样器,多余的煤样由余煤处理系统反排回汽车或直接排回煤场。 采纳本采样系统的优点有:(1).可实现全断面采样,保证煤样代表性;(2).采纳专利破裂机,水份适用范围广,减少堵煤可能性;(3).一体化设计,结构紧凑,采样时间短;(4).半封闭结构,减少人为与环境因素的影响;(5).设备自动化程度高,维护简单。 通过本设计可以使整个系统不易堵煤、监测系统更加趋于完善,程控特性更好,且易于安装和维护。二、论文讨论的主要内容设计对汽车所运原煤进行采样的自动小车控制系统,实现小车的横向、大车的纵向移动以及采样螺旋探头的上升、下降过程。系统采纳可编程控制器进行控制。具体内容如下: 1 车运原煤自动采样系统总体方案设计;2 车运原煤自动采样控制系统设计;3 设计控制系统硬件,包括控制器选型设计和控制接线图;4 控制系统软件设计,包括...
