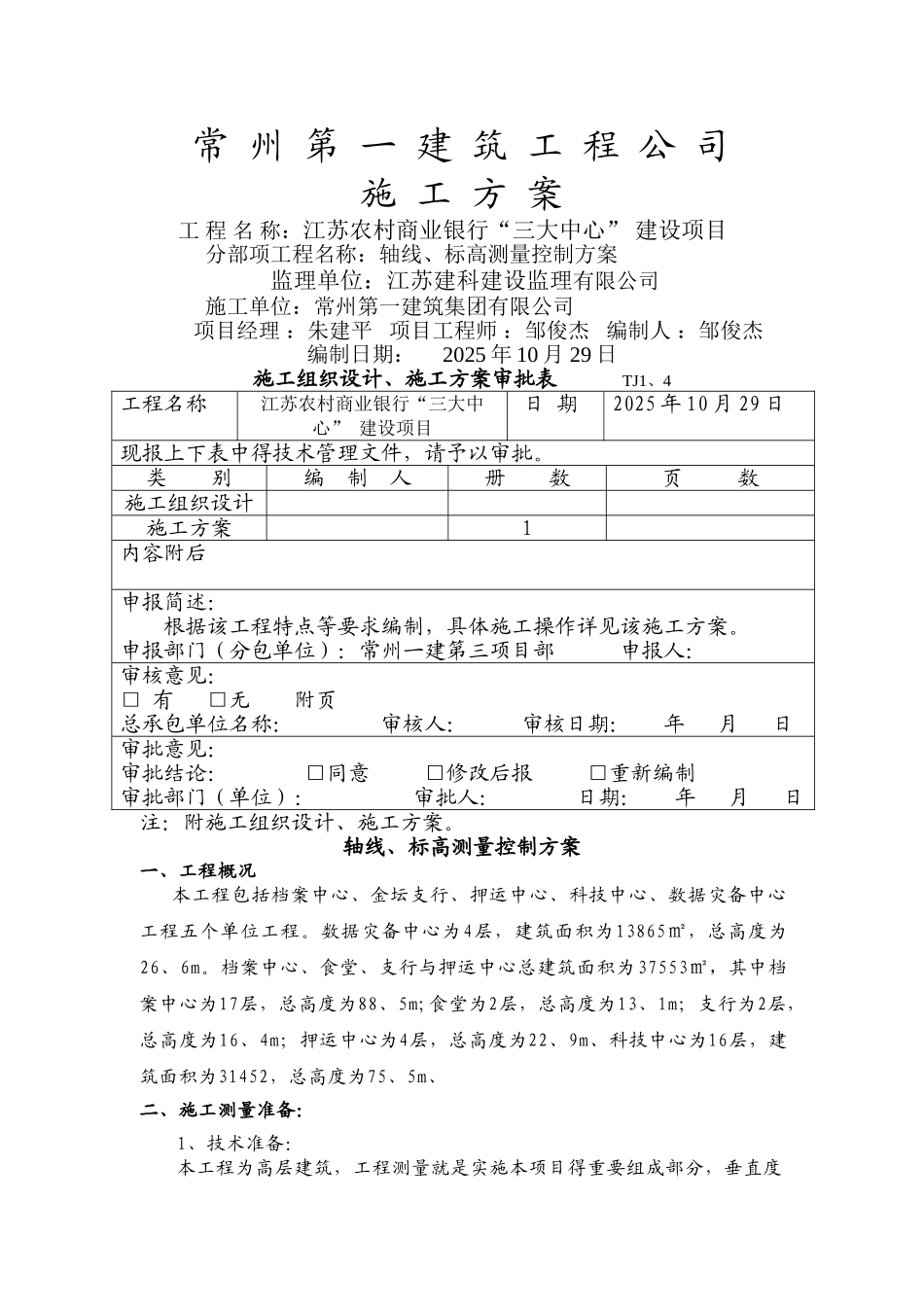

常 州 第 一 建 筑 工 程 公 司施 工 方 案 工 程 名 称：江苏农村商业银行“三大中心” 建设项目 分部项工程名称：轴线、标高测量控制方案监理单位：江苏建科建设监理有限公司 施工单位：常州第一建筑集团有限公司 项目经理 ：朱建平 项目工程师 ：邹俊杰 编制人 ：邹俊杰编制日期： 2025 年 10 月 29 日施工组织设计、施工方案审批表 TJ1、4工程名称江苏农村商业银行“三大中心” 建设项目日 期2025 年 10 月 29 日现报上下表中得技术管理文件，请予以审批。类 别编 制 人册 数页 数施工组织设计施工方案1内容附后申报简述：根据该工程特点等要求编制，具体施工操作详见该施工方案。申报部门（分包单位）：常州一建第三项目部 申报人： 审核意见：□ 有 □无 附页总承包单位名称： 审核人： 审核日期： 年 月 日审批意见：审批结论： □同意 □修改后报 □重新编制审批部门（单位）： 审批人： 日期： 年 月 日注：附施工组织设计、施工方案。轴线、标高测量控制方案一、工程概况本工程包括档案中心、金坛支行、押运中心、科技中心、数据灾备中心工程五个单位工程。数据灾备中心为4层，建筑面积为13865㎡，总高度为26、6m。档案中心、食堂、支行与押运中心总建筑面积为37553㎡，其中档案中心为17层，总高度为88、5m;食堂为2层，总高度为13、1m；支行为2层，总高度为16、4m；押运中心为4层，总高度为22、9m、科技中心为16层，建筑面积为31452，总高度为75、5m、二、施工测量准备：1、技术准备：本工程为高层建筑，工程测量就是实施本项目得重要组成部分，垂直度与高程控制就是确保工程质量得关键工序。为保证本工程得平面定位控制、垂直度控制可靠与各轴线间距，必须加强现场测量放线工作。本工程测量为二级引测，三级复核，即项目工长负责平面轴线尺寸丈量及建筑物高程传递，复核构件截面尺寸，项目工程师负责控制轴线引测，复核平面轴线尺寸与高程，公司总工室负责验收、复核主体垂直度与工程得定位等。2、测量仪器准备：主要测量仪器见下标：仪器名称用 途精 确 度数量J2-JD 经纬仪轴线引测垂直方向误差±2"2 台DM-2000 红外测距仪量 距每公里往返误差±5mm2 台DS2 光学水准仪高程引测每公里往返误差±3mm5 台50 米钢卷尺轴线尺寸测量全长最大误差±10mm2 把100 米钢卷尺轴线尺寸测量全长最大误差±10mm2 把DZJ200 激光垂准仪轴线传递1/45000 1 台J-1 精密全...
