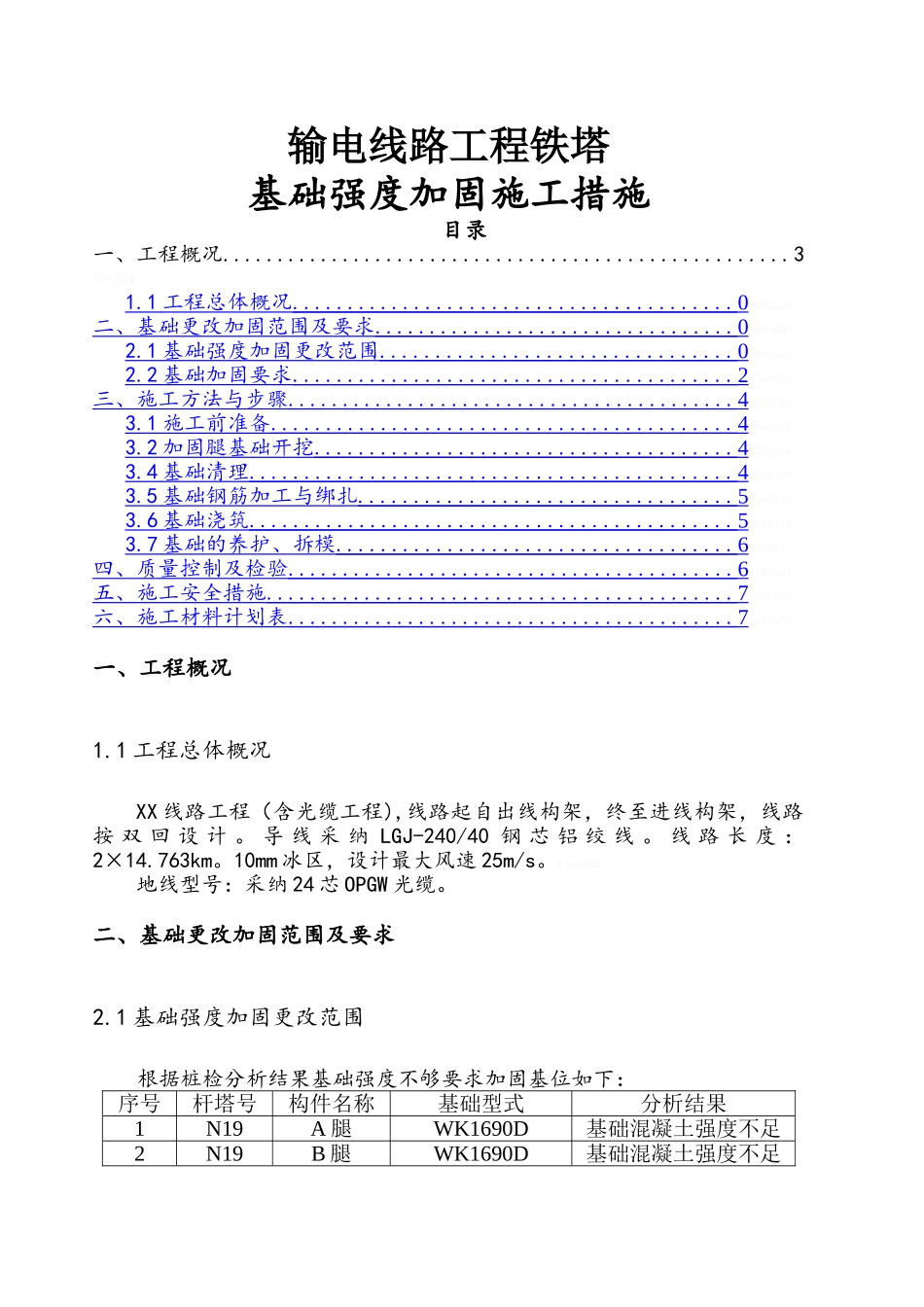

输电线路铁塔基础强度加固方案

输电线路工程铁塔基础强度加固施工措施目录一、工程概况....................................................3THajCyW。1.1 工程总体概况 ........................................ 0 Hd6DZaZ。二、基础更改加固范围及要求 ................................. 0 5N5aM8U。2.1 基础强度加固更改范围 ................................ 0 GQ6zzUy。2.2 基础加固要求 ........................................ 2 REaoGIm。三、施工方法与步骤 ......................................... 4 y60BTEy。3.1 施工前准备 .......................................... 4 bKxshzE。3.2 加固腿基础开挖 ...................................... 4 U2X9pok。3.4 基础清理 ............................................ 4 J1SxjR4。3.5 基础钢筋加工与绑扎 .................................. 5 Evo9Riq。3.6 基础浇筑 ............................................ 5 hzrg7IA。3.7 基础的养护、拆模 .................................... 6 KSY8del。四、质量控制及检验 ......................................... 6 ax89uLI。五、施工安全措施 ........................................... 7 9JcZtOg。六、施工材料计划表 ......................................... 7 fp4hbfu。一、工程概况1.1 工程总体概况XX 线路工程（含光缆工程),线路起自出线构架，终至进线构架，线路按 双 回 设 计 。 导 线 采 纳 LGJ-240/40 钢 芯 铝 绞 线 。 线 路 长 度 ：2×14.763km。10mm 冰区，设计最大风速 25m/s。BIpXAEB。地线型号：采纳 24 芯 OPGW 光缆。二、基础更改加固范围及要求2.1 基础强度加固更改范围根据桩检分析结果基础强度不够要求加固基位如下：序号杆塔号构件名称基础型式分析结果1N19A 腿WK1690D基础混凝土强度不足2N19B 腿WK1690D基础混凝土强度不足3N19C 腿WK1690D基础混凝土强度不足4N19D 腿WK1690D基础混凝土强度不足2.2 基础加固要求根据设计要求，加固方式如下图所示（图一、图二）：图一：C25 钢筋砼加固罩机构图说明：1．除特别注明外，图中尺寸单位均为 mm。2． 对于基础埋深和砼强度都未达到设计要求的基础，先在基础周围浇筑C25 钢筋砼加固罩，再在加固罩外围浇筑 C25 回填砼，C25 钢筋砼加固罩详见附图二。Un5uEd7。3．C25 砼回填...
