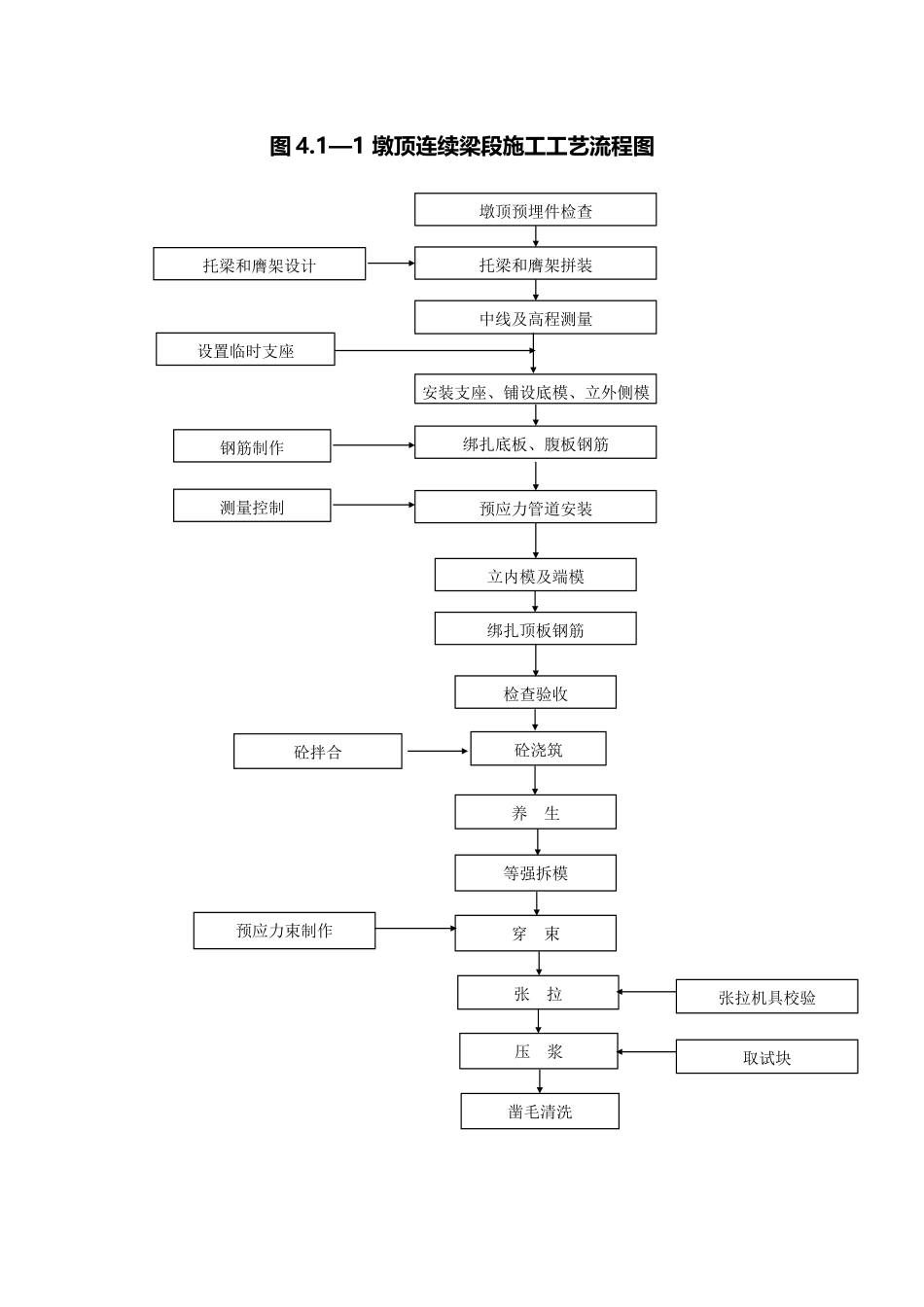

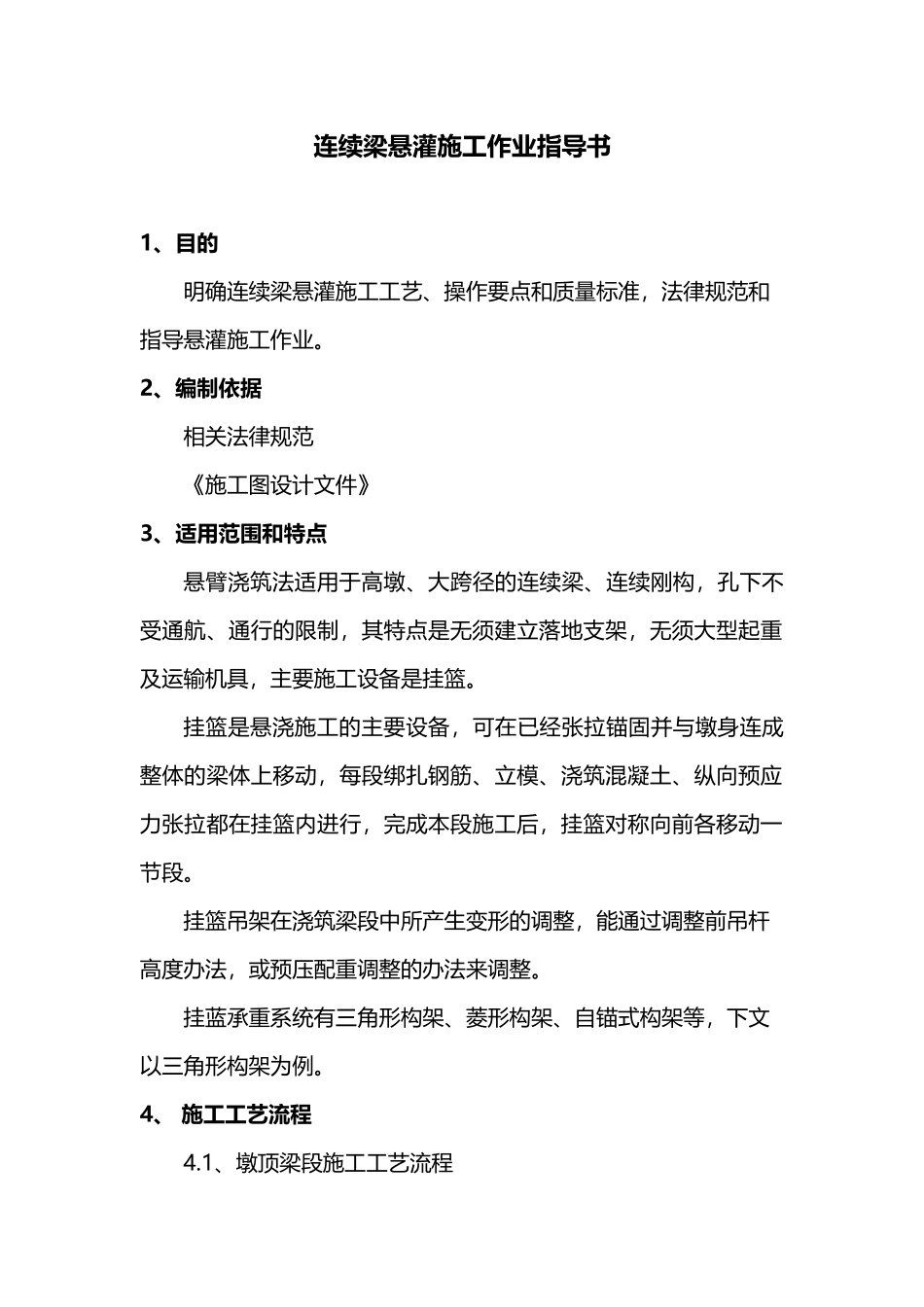

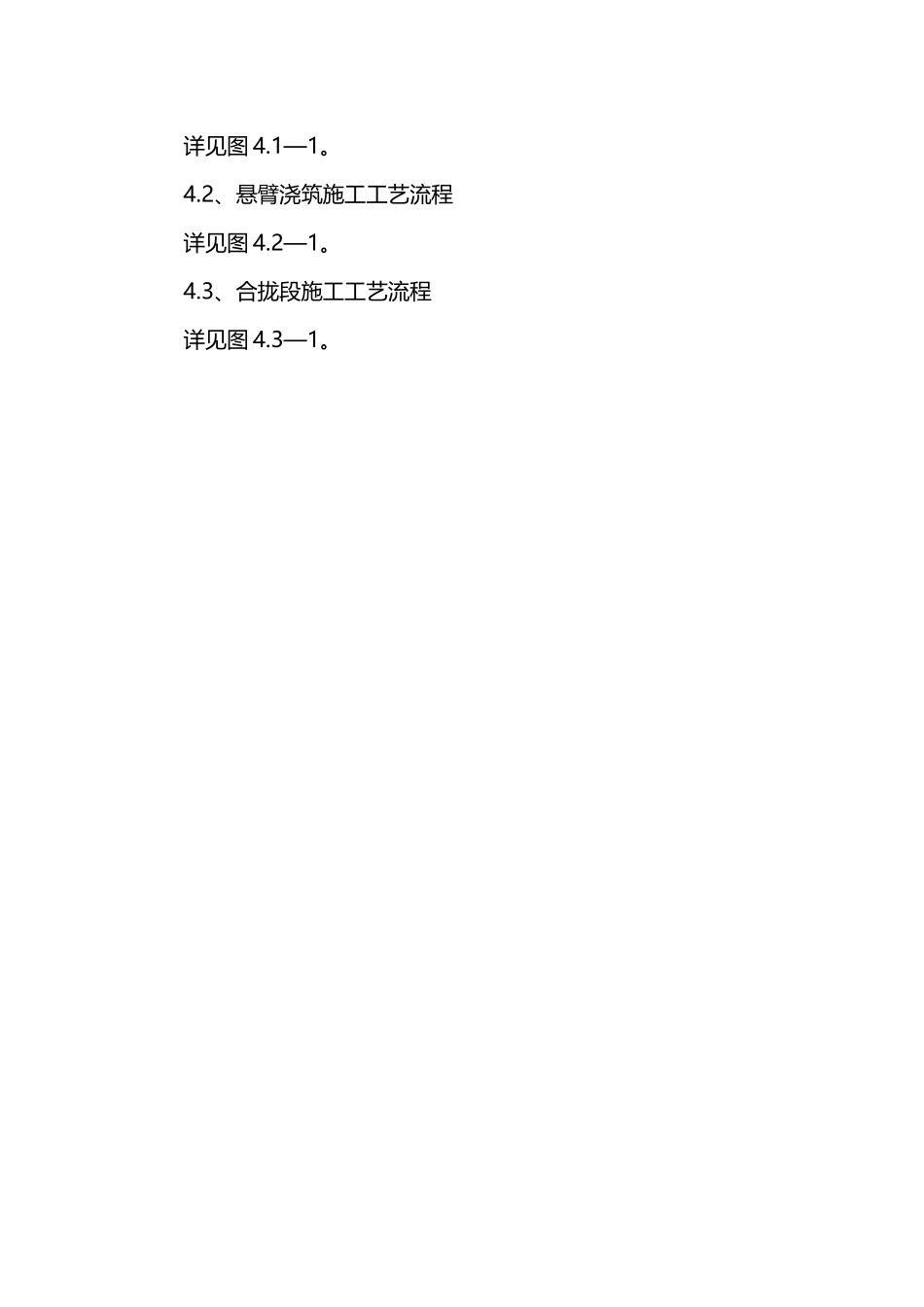

连续梁悬灌施工作业指导书 1、目的明确连续梁悬灌施工工艺、操作要点和质量标准，法律规范和指导悬灌施工作业。2、编制依据相关法律规范《施工图设计文件》3、适用范围和特点悬臂浇筑法适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是无须建立落地支架，无须大型起重及运输机具，主要施工设备是挂篮。挂篮是悬浇施工的主要设备，可在已经张拉锚固并与墩身连成整体的梁体上移动，每段绑扎钢筋、立模、浇筑混凝土、纵向预应力张拉都在挂篮内进行，完成本段施工后，挂篮对称向前各移动一节段。挂篮吊架在浇筑梁段中所产生变形的调整，能通过调整前吊杆高度办法，或预压配重调整的办法来调整。挂蓝承重系统有三角形构架、菱形构架、自锚式构架等，下文以三角形构架为例。4、 施工工艺流程4.1、墩顶梁段施工工艺流程详见图 4.1—1。4.2、悬臂浇筑施工工艺流程详见图 4.2—1。4.3、合拢段施工工艺流程详见图 4.3—1。图 4.1—1 墩顶连续梁段施工工艺流程图中线及高程测量预应力管道安装测量控制安装支座、铺设底模、立外侧模绑扎底板、腹板钢筋托梁和膺架拼装设置临时支座墩顶预埋件检查托梁和膺架设计钢筋制作检查验收砼浇筑砼拌合绑扎顶板钢筋立内模及端模预应力束制作养 生等强拆模张 拉压 浆穿 束张拉机具校验取试块凿毛清洗图 4.2—1 悬臂浇筑施工工艺流程图养生、等强穿预应力束预应力束制作张拉机具检验张 拉压 浆挂篮滑移挂篮施工完毕等 强绑扎底板钢筋和安装预应力管道标高控制绑扎顶板钢筋及预应力管道挂篮预留孔灌注梁段砼并制作试验块线型控制绑扎腹板钢筋和预应力管道立内模、端模检查挂篮安装砼配制测量控制墩顶梁段施工完毕挂篮试验挂篮制作验收挂篮设计、复核循环N次图 4.3—1 合拢段施工工艺流程图取试块检查验收浇 筑 砼砼拌合运输选择温度拼装吊架标高控制校正就位抄 平立 模 板边线控制刚性支撑锁定检查验收边线控制压 载预应力束制作养生、等强、拆模张拉、压浆等强、拆模穿 束张拉机具校验中线测量标高控制压载逐级卸载底腹板绑扎钢筋，预埋预应力管道，立模5、 施工方法及工艺要求5.1 挂篮设计5.1.1、挂篮组成挂篮由承重系统、底模系统、侧模系统、走行系统和锚固系统五大部分组成（见表 5.1.1-1）。表 5.1.1-1 挂篮组成项 目内 容承重系统三角形结合梁、前上横梁、后上横梁底模系统纵梁、前下横梁、后下横梁、模板系统侧模系统内外侧模支架、模板、吊梁、滑梁走行系...
