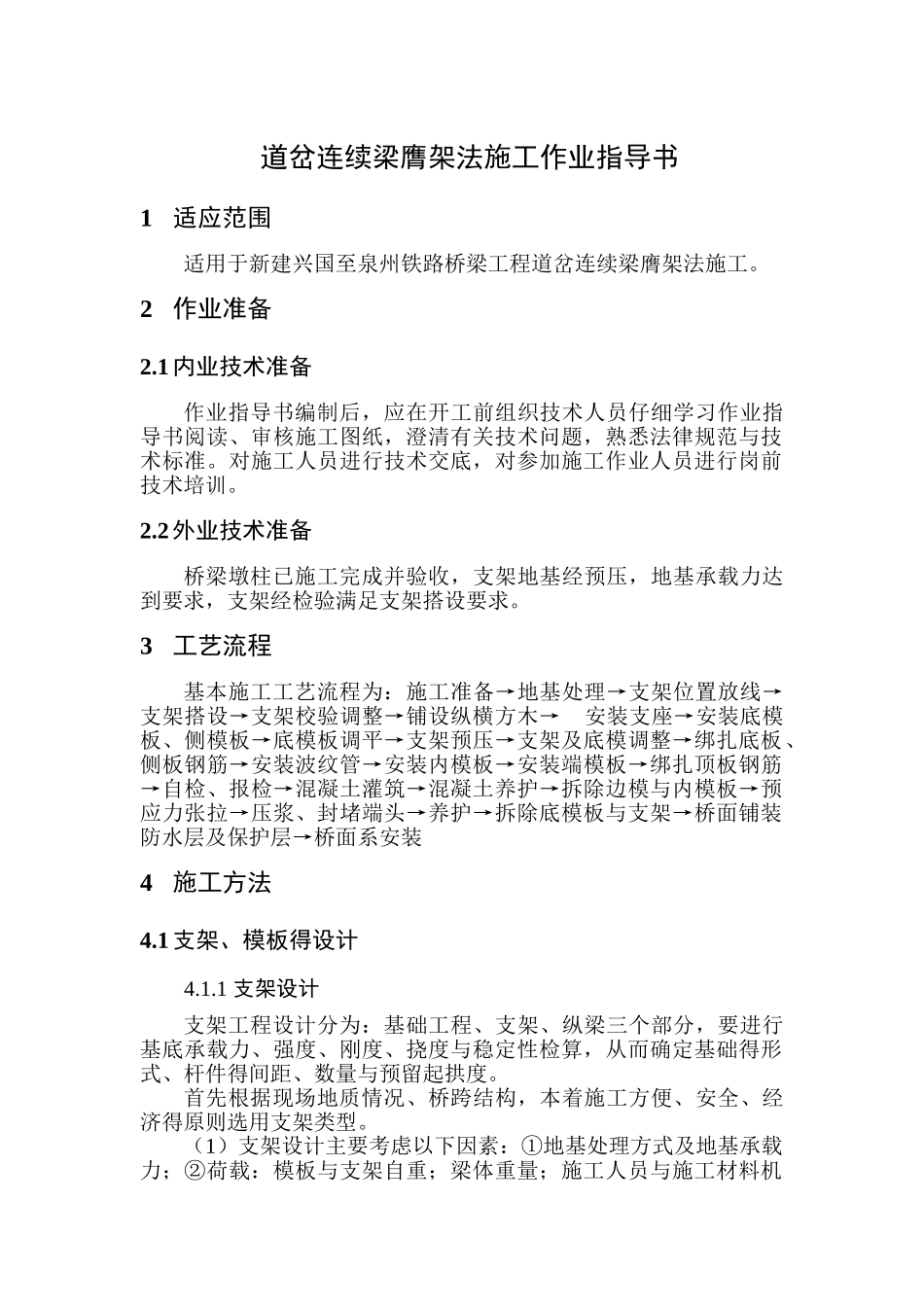

道岔连续梁膺架法施工作业指导书1适应范围适用于新建兴国至泉州铁路桥梁工程道岔连续梁膺架法施工。2作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习作业指导书阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范与技术标准。对施工人员进行技术交底，对参加施工作业人员进行岗前技术培训。2.2 外业技术准备桥梁墩柱已施工完成并验收，支架地基经预压，地基承载力达到要求，支架经检验满足支架搭设要求。3工艺流程基本施工工艺流程为：施工准备→地基处理→支架位置放线→支架搭设→支架校验调整→铺设纵横方木→ 安装支座→安装底模板、侧模板→底模板调平→支架预压→支架及底模调整→绑扎底板、侧板钢筋→安装波纹管→安装内模板→安装端模板→绑扎顶板钢筋→自检、报检→混凝土灌筑→混凝土养护→拆除边模与内模板→预应力张拉→压浆、封堵端头→养护→拆除底模板与支架→桥面铺装防水层及保护层→桥面系安装4施工方法4.1 支架、模板得设计 4.1.1 支架设计支架工程设计分为：基础工程、支架、纵梁三个部分，要进行基底承载力、强度、刚度、挠度与稳定性检算，从而确定基础得形式、杆件得间距、数量与预留起拱度。首先根据现场地质情况、桥跨结构，本着施工方便、安全、经济得原则选用支架类型。（1）支架设计主要考虑以下因素：①地基处理方式及地基承载力；②荷载：模板与支架自重；梁体重量；施工人员与施工材料机具等行走运输或堆放得荷载；风力、水流冲击荷载等。③支架搭设方式；④支架得变形、沉陷等。⑤预应力施工后支点反力得变化。（2）支架设计主要检算以下因素：①强度检算：支架各构件按其计算图式进行强度计算，容许应力可按临时结构予以提高。②挠度验算。③预拱度计算：包括梁体自重所产生得挠度、支架受荷载后产生得弹性变形与非弹性变形、支架基础得沉降量等。④强度、刚度、稳定性必须满足设计法律规范得要求。4.1.2 模板得构造与设计模板由侧模、内模、底模与端模组成。侧模板优先采纳大块整体钢模板加工而成；底模可采纳大块钢模或胶合板；内模及边角处得异形模板也可采纳刨光处理得木模板或复合模板。模板在设计制造应满足以下要求：模板采纳大块钢模板时，特别部位模板要制做特型模板，模板排列规则有序，线条美观，模板缝隙严密平整，不漏浆，支撑牢靠，满足强度与刚度得要求。模板得全长及跨度要考虑反拱度及预留压缩量。有足够得强度、刚度及稳定性，能够承受施工过程中可能产生...
