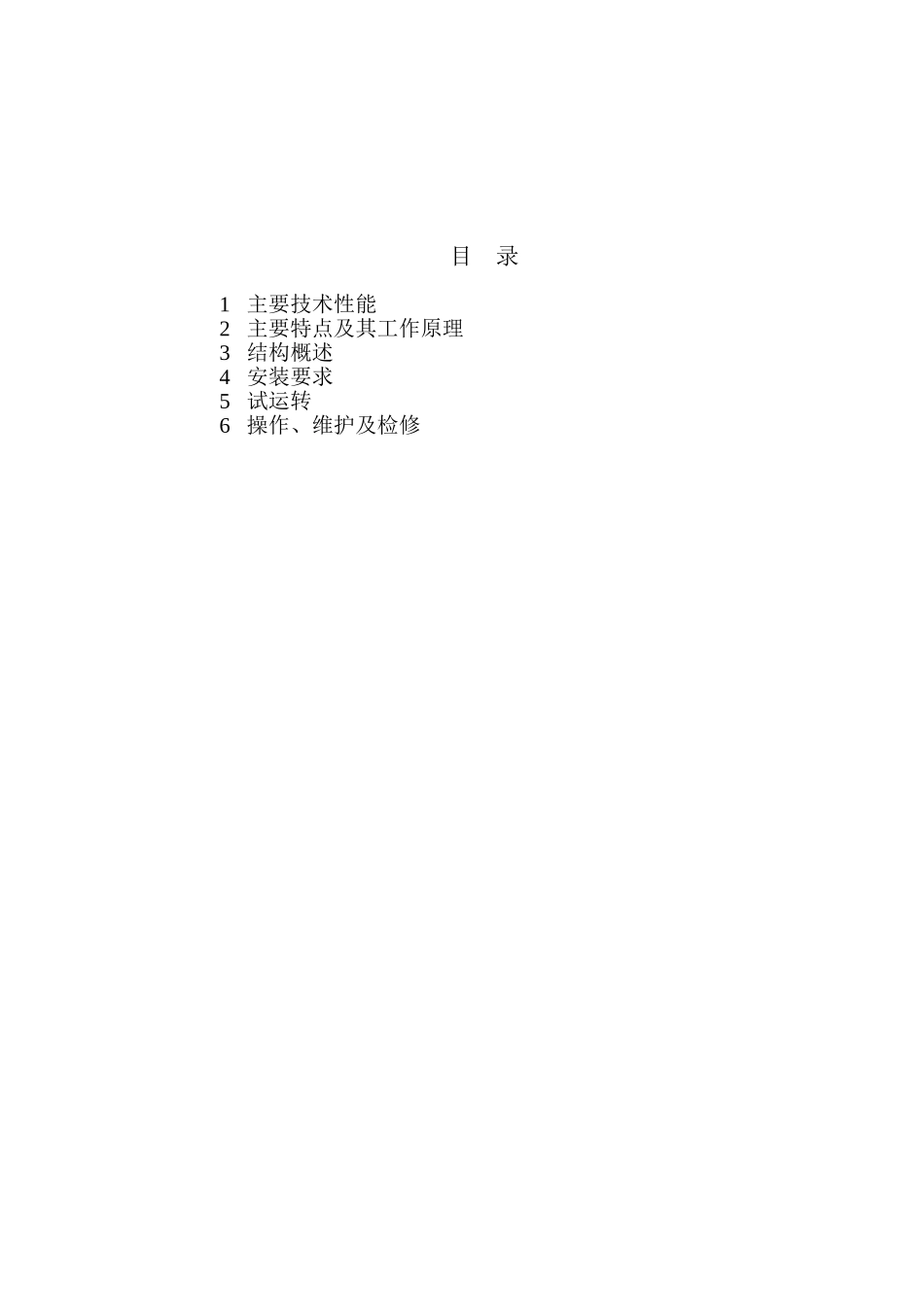

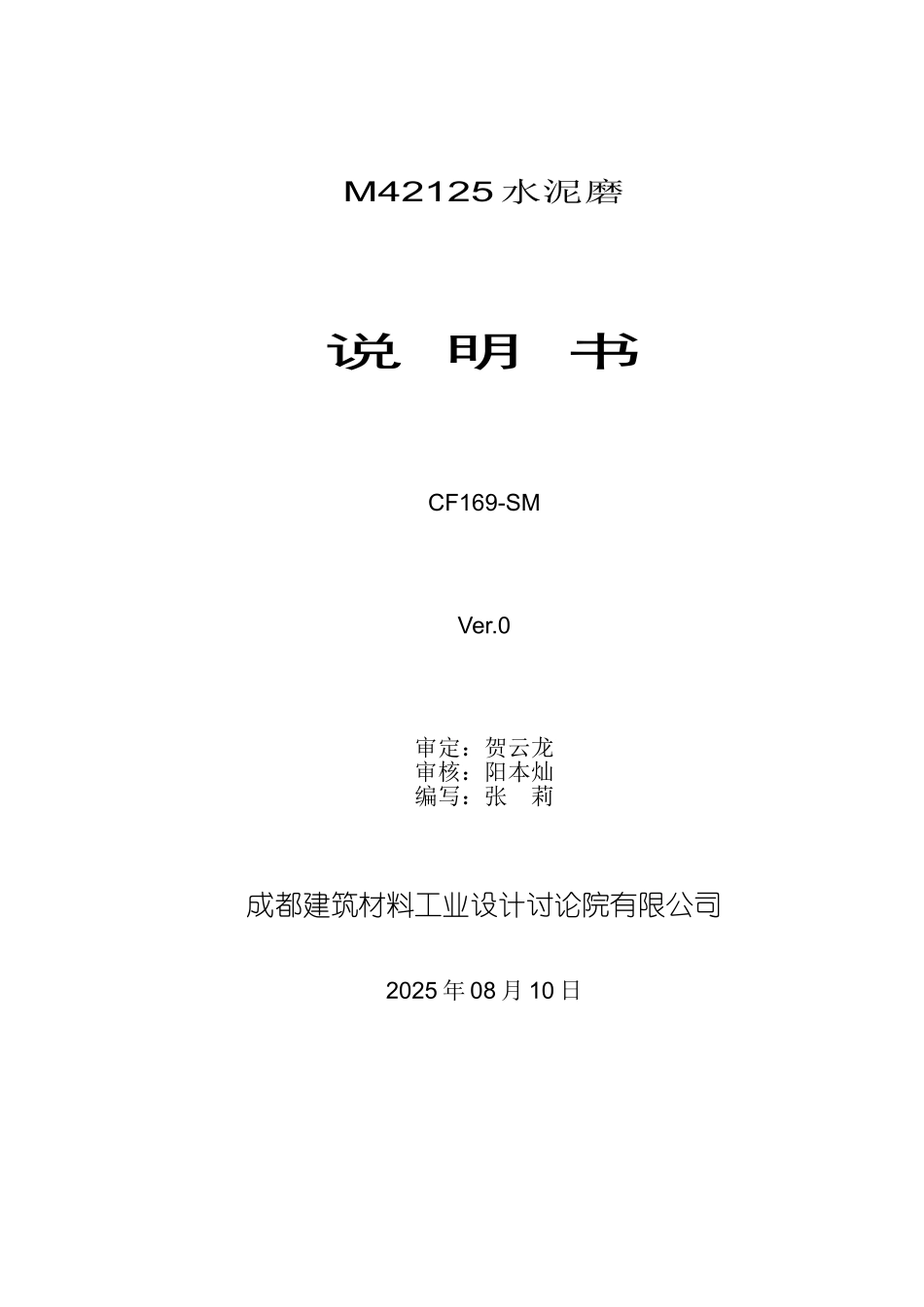

M42125 水泥磨说 明 书CF169-SMVer.0审定：贺云龙审核：阳本灿编写：张 莉成都建筑材料工业设计讨论院有限公司2025 年 08 月 10 日目 录1 主要技术性能2 主要特点及其工作原理3 结构概述4 安装要求5 试运转6 操作、维护及检修1主要技术性能1.1 规格磨机筒体内径：4200mm磨机筒体内壁长度：12500mm磨机筒体有效内径：I 仓4010mmII 仓4080mm磨机筒体有效长度：I 仓4005mmII 仓7752mm1.2 用途：粉磨各种标号的水泥1.3 粉磨方式：圈流1.4 生产能力：83t/h（水泥细度 3400cm2/g）1.5 磨机转速：15.8 r/min1.6 电机功率：3150 kW1.7 研磨体装载量：217 t1.8 滑履轴承（两台）端面热电阻：数量 3，型号 WZPM-201，测温范围：-100~150℃，分度号 Pt100，电阻值 100±0.12Ω（0℃）铂电阻：数量 1，型号：WZP-26S电加热器，数量 2，型号 HRY2-220/2（2kW，220v）1.9 滑履轴承稀油站（两台）型号：GYXZ-63GII润滑油：N320 GB5903-86 中负荷工业齿轮油或 ISO VG 320 矿物油供油温度：40℃低压泵公称流量：63 l/min公称压力：0.4 MPa低压泵电机型号：Y100L2-4V1功率：3×2（台）=6 kW（一备一用）转速：1420 r/min电压：380 v高压泵公称流量：2.5 l/min公称压力：31.5 MPa高压泵电机型号：Y112M-6B35功率：2.2×2（台）=4.4 kW转速：940 r/min电压：380 v电加热器型号：HRY4-380/5功率：5×3（套）=15 Kw电压：380 v油流信号器：数量 3，型号 YXQ-25传动装置及润滑油站详见订货合同技术附件1.10冷却水用量滑履轴承：3.5×2(台)=7 m3/h滑履轴承润滑装置：6×2(台)=12 m3/h主电机润滑油站：详见订货合同技术附件主减速机润滑油站：详见订货合同技术附件1.11设备总重量（不含传动、油站、研磨体等重量）：250 t2主要特点及其工作原理2.1 主要特点本磨机用中心传动，两端采纳滑履轴承支承。本磨机采纳分级衬板，提高了粉磨效率。采纳新型组合式隔仓板和出料篦板，提高了粉磨和筛分效率。2.2 工作原理物料由进料装置中的进料溜子直接喂入磨机筒体内的粗磨仓，物料在平均直径较大的研磨体（钢球）的冲击研磨作用下得到粉碎。被粉碎到一定粒度的物料，通过隔仓板的粗筛板之间的缝隙。进入组合式隔仓板，而粗磨仓的研磨体则被隔仓板的粗筛板挡住。物料在组合式隔仓板内被细筛板进一步筛析，过粗物料被筛出，并返回粗磨仓，而小于细筛板筛缝尺寸的细料通过细筛板进入细磨仓。物料在细磨仓内被小研磨体...
