重力式U型桥台扩大基础施工技术交底VIP专享

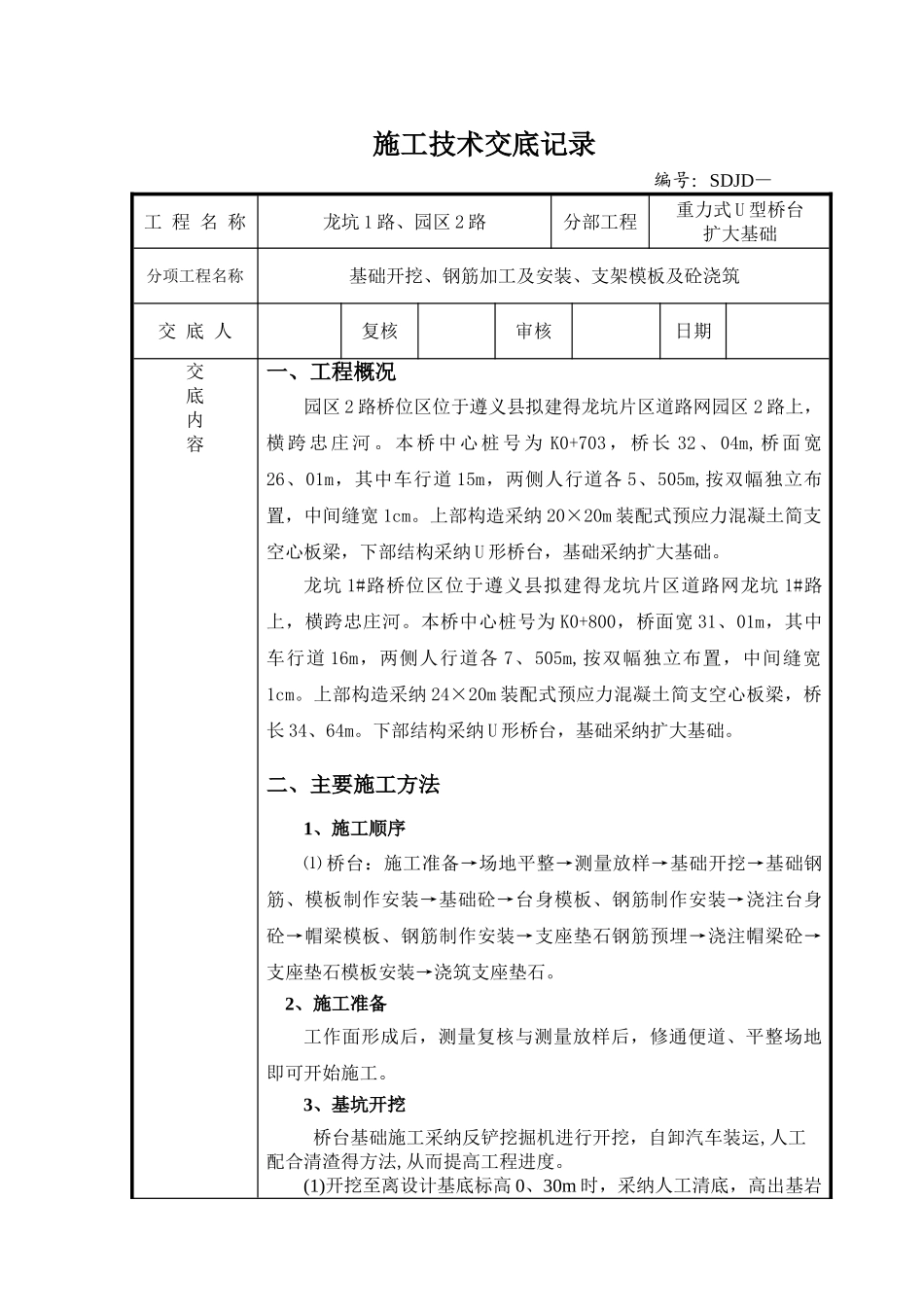

施工技术交底记录编号：SDJD—工 程 名 称龙坑 1 路、园区 2 路分部工程重力式 U 型桥台扩大基础分项工程名称基础开挖、钢筋加工及安装、支架模板及砼浇筑交 底 人复核审核日期交 底 内 容一、工程概况园区 2 路桥位区位于遵义县拟建得龙坑片区道路网园区 2 路上，横 跨 忠 庄 河 。 本 桥 中 心 桩 号 为 K0+703 ， 桥 长 32 、 04m, 桥 面 宽26、01m，其中车行道 15m，两侧人行道各 5、505m,按双幅独立布置，中间缝宽 1cm。上部构造采纳 20×20m 装配式预应力混凝土简支空心板梁，下部结构采纳 U 形桥台，基础采纳扩大基础。龙坑 1#路桥位区位于遵义县拟建得龙坑片区道路网龙坑 1#路上，横跨忠庄河。本桥中心桩号为 K0+800，桥面宽 31、01m，其中车行道 16m，两侧人行道各 7、505m,按双幅独立布置，中间缝宽1cm。上部构造采纳 24×20m 装配式预应力混凝土简支空心板梁，桥长 34、64m。下部结构采纳 U 形桥台，基础采纳扩大基础。二、主要施工方法1、施工顺序⑴ 桥台：施工准备→场地平整→测量放样→基础开挖→基础钢筋、模板制作安装→基础砼→台身模板、钢筋制作安装→浇注台身砼→帽梁模板、钢筋制作安装→支座垫石钢筋预埋→浇注帽梁砼→支座垫石模板安装→浇筑支座垫石。 2、施工准备工作面形成后，测量复核与测量放样后，修通便道、平整场地即可开始施工。3、基坑开挖桥台基础施工采纳反铲挖掘机进行开挖，自卸汽车装运,人工配合清渣得方法,从而提高工程进度。(1)开挖至离设计基底标高 0、30m 时，采纳人工清底，高出基岩得石头必须采纳人工或机械破裂，严禁采纳爆破。(2)基底开挖至设计标高后，清除洁净松碴、淤泥等。(3) 开挖如有渗水，需挖一集水坑。施工中集水坑内得积水应及时抽干。4、基坑排水采纳汇水井集水，抽水机抽出基坑外，保持基坑底不被水淹。5、基底处理挖坑至设计标高后，应立即进行基底处理，以减少基底爆露时间。基底应平整、无松碴与无积水。若地质情况与设计不相符合，如持力层土质松软或有溶洞进行挖除，现场技术员应做好记录，并及时通知监理工程师及业主代表收方，采纳 C20 毛石混凝土灌缝与填缝处理。基底铺设一层 10cm 厚 C15 砼垫层后进行下一道工序施工。（1）片石混凝土施工本桥桥台基础下填充设计为 C20 片石混凝土，混凝土集中拌与，混凝土罐车运输,采纳混凝土泵输送砼浇灌,人工下放片石，插入式捣固器振捣。a、片石加入量应符合设...
